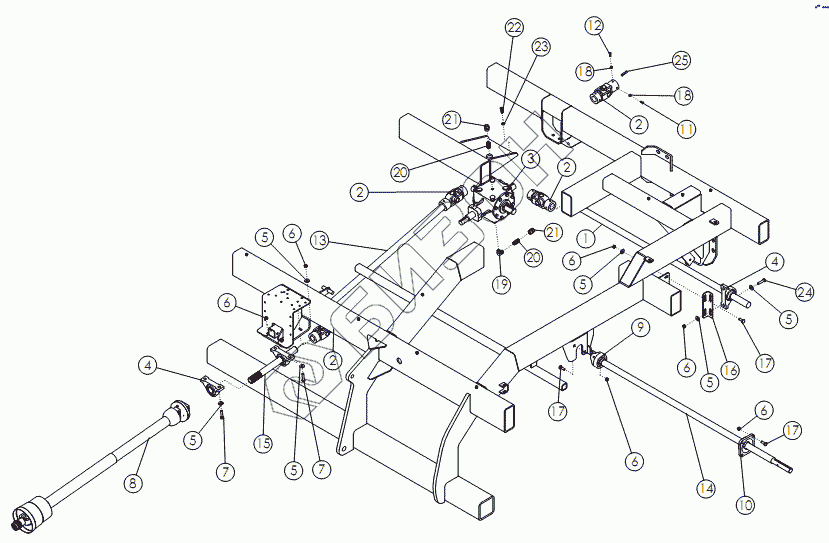

Графический каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. MAIN DRIVE 12R24
1
2
2
2
2
3
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 300712 | SHAFT-DRIVE CROSS 12R24 |
Загрузка ...
|
|
| 2 | 53642 | Карданное соединение |
Загрузка ...
|
|
| 3 | 73131 | GEARBOX-PRARIE 1.82:1 4 WAY |
Загрузка ...
|
|
| 4 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 5 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 6 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 51481 | Карданный вал от BOM |
Загрузка ...
|
|
| 9 | 62134 | Подшипник фланцевый |
Загрузка ...
|
|
| 10 | 52404 | BEARING-FLANGE 1.75 |
Загрузка ...
|
|
| 11 | 1030708 | SCREW-SET: C-P .38 X .75 NC GR8 |
Загрузка ...
|
|
| 12 | 1030709 | SCREW-SET: C-P .38 X 1.00 NC GR8 |
Загрузка ...
|
|
| 13 | 73141 | SHAFT-DRIVE 12R FRONT |
Загрузка ...
|
|
| 14 | 300713 | SHAFT JACK 1.75 12R24 |
Загрузка ...
|
|
| 15 | 72078 | SPLINE SHAFT |
Загрузка ...
|
|
| 16 | 68274 | PLATE-BEARING SUPPORT |
Загрузка ...
|
|
| 17 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 1013519 | NUT-JAM: .38 NC GR2 ZP |
Загрузка ...
|
|
| 19 | 64033 | FTG-ELBOW: 8MP-8FP 90 |
Загрузка ...
|
|
| 20 | 69128 | Сапун 1 |
Загрузка ...
|
|
| 21 | 55730 | Сапун 2 |
Загрузка ...
|
|
| 22 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 24 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 50152 | KEY .38 X .38 X 2.00 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
