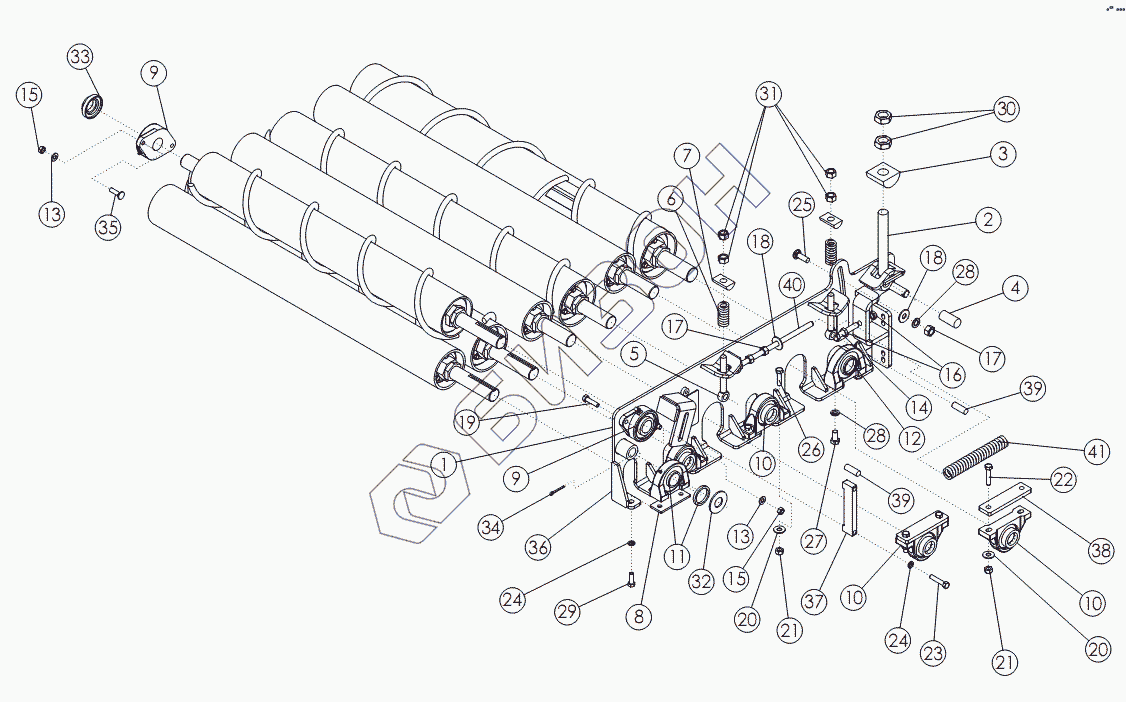

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22s. База очистных валов
1
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
13
14
15
15
16
17
17
18
18
19
20
20
21
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 64466 | 64466 | Корпус подшипника |
Загрузка ...
|
|
| 1 | 58907 | Пластина правая |
Загрузка ...
|
|
| 1 | 58906 | Пластина левая |
Загрузка ...
|
|
| 2 | 56813 | Регулировочный болт |
Загрузка ...
|
|
| 3 | 56679 | Плавающая шайба |
Загрузка ...
|
|
| 4 | 56676 | Палец |
Загрузка ...
|
|
| 5 | 56814 | Регулировочный болт |
Загрузка ...
|
|
| 6 | 57877 | Пружина |
Загрузка ...
|
|
| 7 | 56680 | Плавающая шайба |
Загрузка ...
|
|
| 8 | 57992 | Пластина |
Загрузка ...
|
|
| 9 | 62134 | Подшипник фланцевый |
Загрузка ...
|
|
| 10 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 11 | 62135 | Подшипник фланцевый |
Загрузка ...
|
|
| 12 | 62136 | Подшипник |
Загрузка ...
|
|
| 13 | 1011584 | WASHER-FLAT |
Загрузка ...
|
|
| 14 | 1032273 | BOLT-HEX: .63 X 3.50 NC GR5 ZP FULL |
Загрузка ...
|
|
| 15 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1026259 | NUT-JAM: .63 NC GR2 ZP |
Загрузка ...
|
|
| 17 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 18 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 19 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 59104 | Шайба |
Загрузка ...
|
|
| 21 | 59105 | Гайка самоконтрящаяся |
Загрузка ...
|
|
| 22 | 59103 | Болт |
Загрузка ...
|
|
| 23 | 1011610 | Болт |
Загрузка ...
|
|
| 24 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 25 | 58635 | Болт |
Загрузка ...
|
|
| 26 | 59102 | Болт |
Загрузка ...
|
|
| 27 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 29 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 30 | 62511 | NUT-JAM 1.25 NC GR2 ZP |
Загрузка ...
|
|
| 31 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 32 | 1013431 | Шайба |
Загрузка ...
|
|
| 33 | 52383 | LOCK PROTECTOR 1.75 |
Загрузка ...
|
|
| 34 | 1016727 | Шплинт |
Загрузка ...
|
|
| 35 | 59517 | Болт |
Загрузка ...
|
|
| 36 | 56682 | Пластина правая |
Загрузка ...
|
|
| 36 | 56681 | Пластина левая |
Загрузка ...
|
|
| 37 | 56677 | Ограничитель |
Загрузка ...
|
|
| 38 | 57792 | Пластина |
Загрузка ...
|
|
| 39 | 56675 | Палец |
Загрузка ...
|
|
| 40 | 56815 | Регулировочная шпилька |
Загрузка ...
|
|
| 41 | 57878 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
