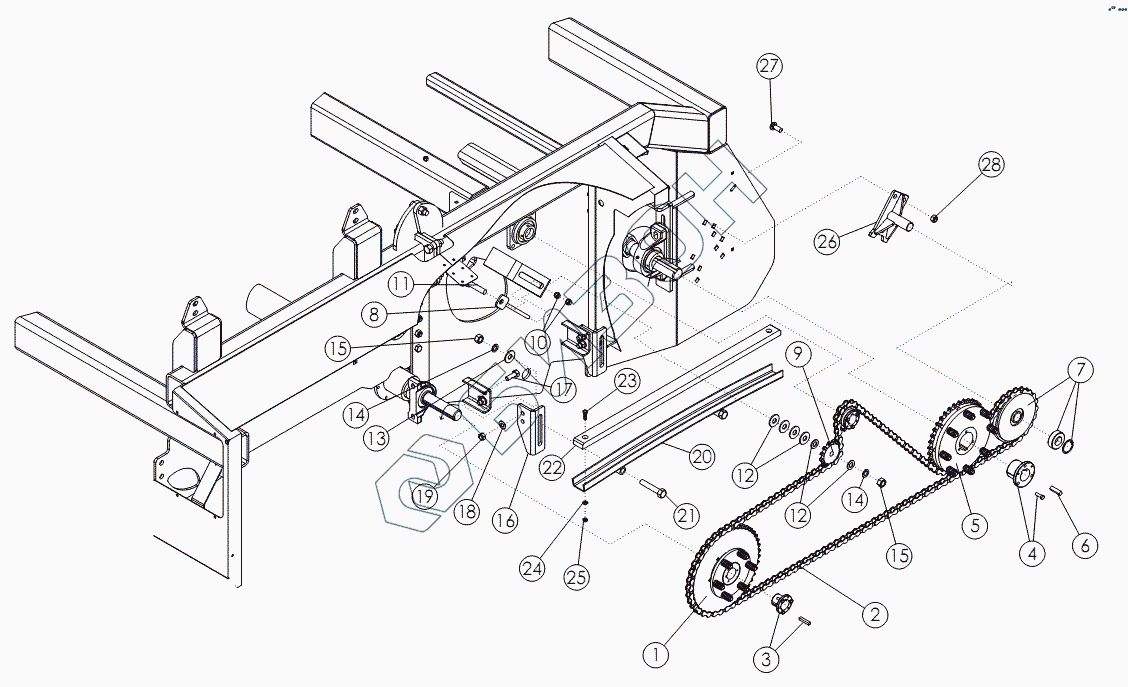

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22s. Привод биттерного вала
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 69630 | 69630 | SPROCKET - CLUTCH 80Q51 PRESET |
Загрузка ...
|
|
| 1 | 58335 | Звезда в сборе с муфтой |
Загрузка ...
|
|
| 2 | 63578 | Цепь |
Загрузка ...
|
|
| 3 | 53641 | Переходная коническая втулка |
Загрузка ...
|
|
| 4 | 50385 | Переходная коническая втулка |
Загрузка ...
|
|
| 5 | 57993 | Звезда в сборе с муфтой |
Загрузка ...
|
|
| 6 | 57995 | Шпонка 50х.50х2.0 |
Загрузка ...
|
|
| 7 | 56851 | Направляющий ролик |
Загрузка ...
|
|
| 8 | 56864 | Регулировочная шпилька |
Загрузка ...
|
|
| 9 | 56334 | Натяжная звездочка |
Загрузка ...
|
|
| 10 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 11 | 1032271 | Болт |
Загрузка ...
|
|
| 12 | 1012634 | WASHER-FLAT SAE .75 ZP |
Загрузка ...
|
|
| 13 | 1030702 | WASHER-FLAT: .75 ZP |
Загрузка ...
|
|
| 14 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 15 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 16 | 57804 | Кронштейн |
Загрузка ...
|
|
| 17 | 1013918 | Болт |
Загрузка ...
|
|
| 18 | 1013004 | WASHER-FLAT: SAE .63 ZP |
Загрузка ...
|
|
| 19 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 20 | 57853 | Швеллер |
Загрузка ...
|
|
| 21 | 1011625 | BOLT-HEX .75 X 4.00 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 57827 | Вставка успокоителя |
Загрузка ...
|
|
| 23 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 1014608 | WASHER-FLAT: SAE .38 ZP |
Загрузка ...
|
|
| 25 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 69625 | WLDMT - IDLER PADDLE SHAFT |
Загрузка ...
|
|
| 27 | 72063 | BOLT-HEX: .63 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
