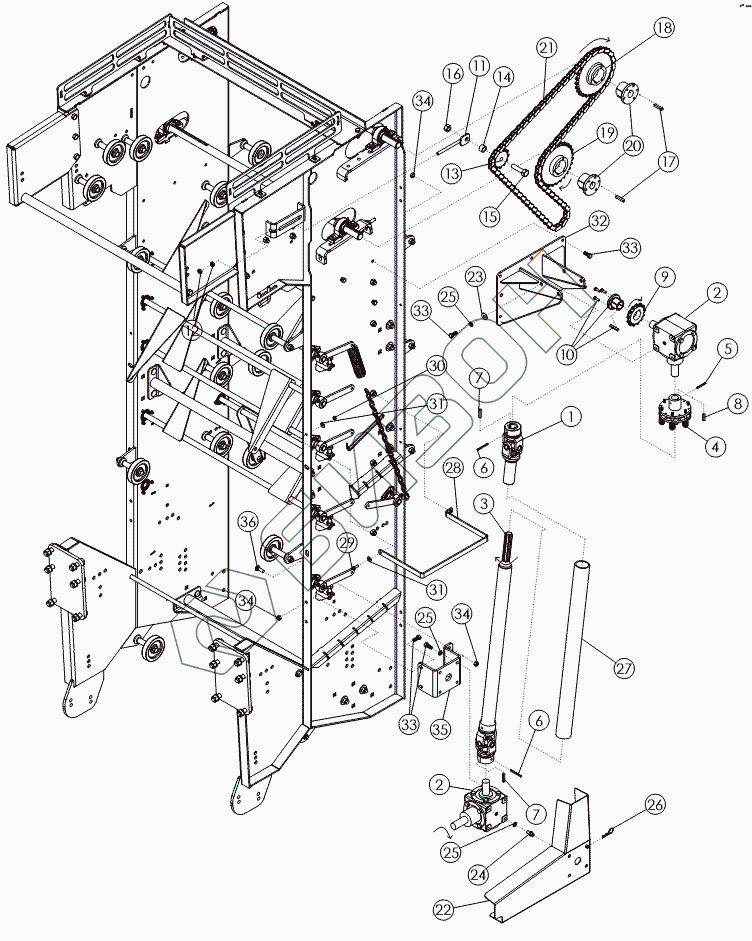

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22s. Привод заднего очистителя
1
2
2
3
4
5
6
6
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
33
33
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 57925 | Универсальный комплект |
Загрузка ...
|
|
| 2 | 63848 | Редуктор |
Загрузка ...
|
|
| 3 | 57923 | Короткий карданный вал |
Загрузка ...
|
|
| 4 | 57926 | Муфта предельного момента |
Загрузка ...
|
|
| 5 | 58290 | Штифт 25х2.25 |
Загрузка ...
|
|
| 6 | 58489 | PIN - ROLL: 25 X 275 NP |
Загрузка ...
|
|
| 7 | 58396 | Шпонка |
Загрузка ...
|
|
| 8 | 58397 | Шпонка 313x313x1.375 |
Загрузка ...
|
|
| 9 | 56339 | Звездочка |
Загрузка ...
|
|
| 10 | 57943 | Переходная коническая втулка |
Загрузка ...
|
|
| 11 | 63876 | Шпилька |
Загрузка ...
|
|
| 12 | 1011591 | NUT-JAM: .50 NC GR2 ZP |
Загрузка ...
|
|
| 13 | 56334 | Натяжная звездочка |
Загрузка ...
|
|
| 14 | 58086 | Втулка |
Загрузка ...
|
|
| 15 | 1012059 | BOLT-HEX: .75 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 17 | 50152 | KEY .38 X .38 X 2.00 |
Загрузка ...
|
|
| 18 | 57942 | Звездочка |
Загрузка ...
|
|
| 19 | 57941 | Звездочка |
Загрузка ...
|
|
| 20 | 50335 | Переходная коническая втулка |
Загрузка ...
|
|
| 21 | 63549 | Роликовая цепь |
Загрузка ...
|
|
| 22 | 57894 | Щиток |
Загрузка ...
|
|
| 23 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 24 | 59106 | Очиститель |
Загрузка ...
|
|
| 25 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 26 | 1029164 | PIN - HAIR: 19 X 300 ZP |
Загрузка ...
|
|
| 27 | 58015 | Втулка |
Загрузка ...
|
|
| 28 | 58456 | Пластина-ограничитель |
Загрузка ...
|
|
| 29 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 30 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 31 | 1011828 | Шайба |
Загрузка ...
|
|
| 32 | 62103 | Коробка под редуктор |
Загрузка ...
|
|
| 33 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 34 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 35 | 59432 | Пластина |
Загрузка ...
|
|
| 36 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
