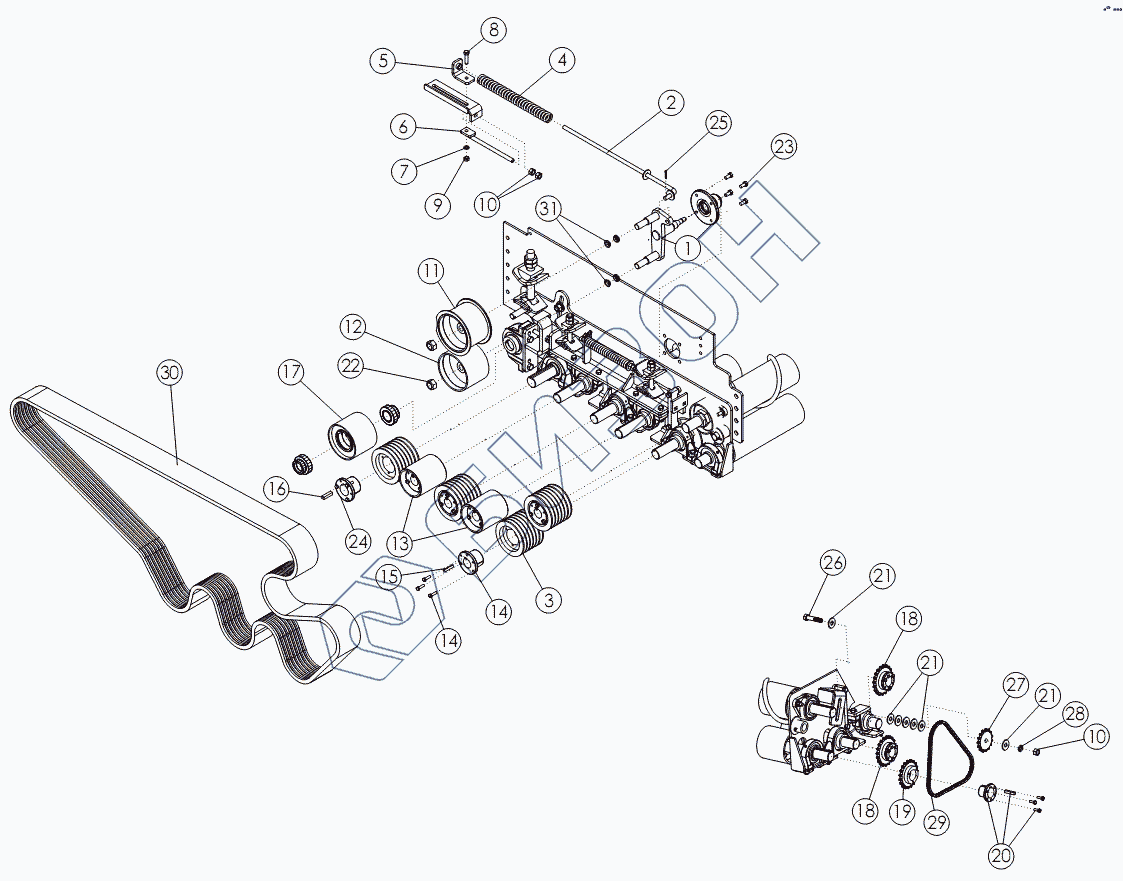

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22w. CLEANING ROLL DRIVE
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 56422 | Натяжитель в сборе |
Загрузка ...
|
|
| 2 | 56711 | Направляющая |
Загрузка ...
|
|
| 3 | 56646 | Шкив |
Загрузка ...
|
|
| 4 | 56853 | Пружина |
Загрузка ...
|
|
| 5 | 56708 | Угольник |
Загрузка ...
|
|
| 6 | 56707 | Натяжная шпилька |
Загрузка ...
|
|
| 7 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 8 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP |
Загрузка ...
|
|
| 9 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 10 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 11 | 57933 | Натяжной ролик с ребордами |
Загрузка ...
|
|
| 12 | 50387 | Натяжной ролик |
Загрузка ...
|
|
| 13 | 56396 | Шкив гладкий |
Загрузка ...
|
|
| 14 | 50335 | Переходная коническая втулка |
Загрузка ...
|
|
| 15 | 50152 | KEY .38 X .38 X 2.00 |
Загрузка ...
|
|
| 16 | 57995 | Шпонка 50х.50х2.0 |
Загрузка ...
|
|
| 17 | 56406 | Ролик в сборе |
Загрузка ...
|
|
| 18 | 53649 | Звездочка |
Загрузка ...
|
|
| 19 | 62106 | Звёздочка |
Загрузка ...
|
|
| 20 | 53641 | Переходная коническая втулка |
Загрузка ...
|
|
| 21 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 22 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 1015558 | BOLT-HEX .50 X 1.00 NF GR5 ZP |
Загрузка ...
|
|
| 24 | 50385 | Переходная коническая втулка |
Загрузка ...
|
|
| 25 | 1019827 | Шплинт |
Загрузка ...
|
|
| 26 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 27 | 53651 | Натяжная звездочка |
Загрузка ...
|
|
| 28 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 29 | 58165 | Роликовая цепь |
Загрузка ...
|
|
| 30 | 56648 | 6 ручьевый ремень |
Загрузка ...
|
|
| 31 | 50940 | Втулка |
Загрузка ...
|
