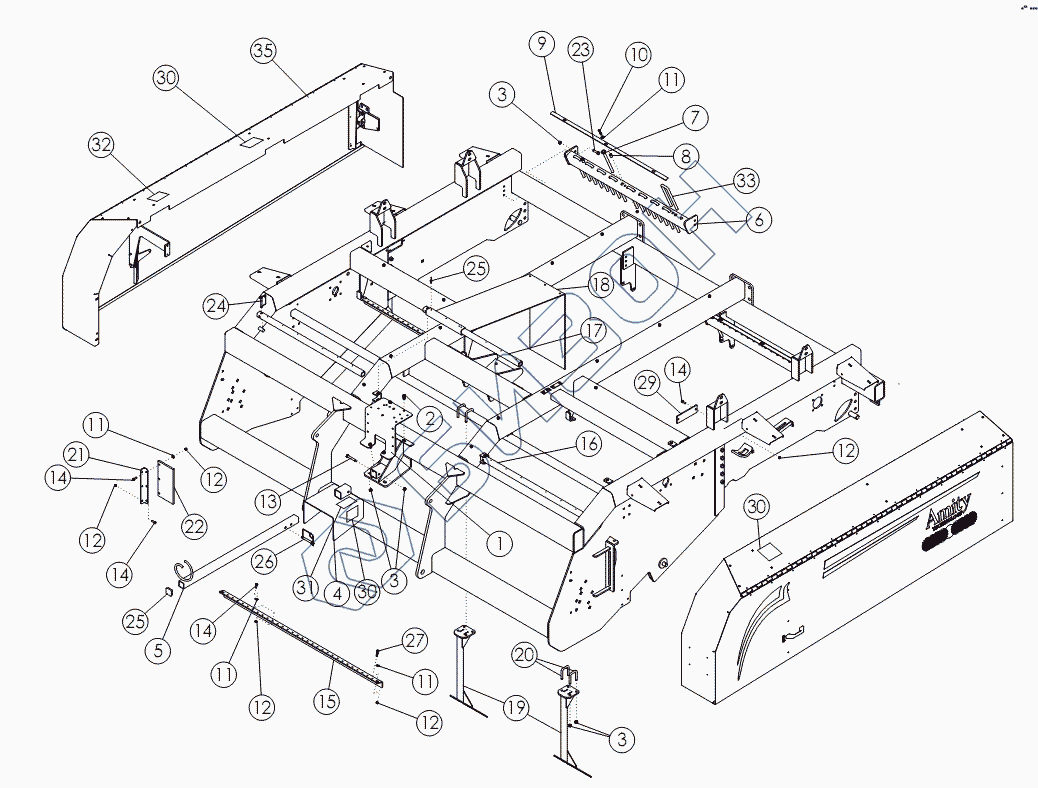

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22w. GUARDS AND SHIELDS
1
2
3
3
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
29
30
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 62883 | Пластина для крепления |
Загрузка ...
|
|
| 2 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 3 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 63354 | Щиток |
Загрузка ...
|
|
| 5 | 54800 | WLDMT-HOSE SUPPORT |
Загрузка ...
|
|
| 6 | 58008 | Кронштейн |
Загрузка ...
|
|
| 7 | 58009 | Палец |
Загрузка ...
|
|
| 8 | 58446 | Втулка |
Загрузка ...
|
|
| 9 | 58447 | Пластина |
Загрузка ...
|
|
| 10 | 1011603 | BOLT-HEX: .38 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 1011828 | Шайба |
Загрузка ...
|
|
| 12 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 53247 | Уголок |
Загрузка ...
|
|
| 16 | 57720 | TUBE-OUTER APRON 6R |
Загрузка ...
|
|
| 17 | 57721 | TUBE - INNER APRON 6R/8R |
Загрузка ...
|
|
| 18 | 58961 | Фартук |
Загрузка ...
|
|
| 19 | 62378 | WLDMT - DEFLECTOR |
Загрузка ...
|
|
| 20 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 21 | 51331 | Щиток м\р 56см |
Загрузка ...
|
|
| 22 | 51680 | Отражатель |
Загрузка ...
|
|
| 23 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 59101 | Булавка |
Загрузка ...
|
|
| 25 | 63869 | CAPLUG-2 SQ |
Загрузка ...
|
|
| 26 | 52408 | SPRING PIN .50, X 3.50, |
Загрузка ...
|
|
| 27 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1011974 | RIVET-POP: .19 X .531 ZP |
Загрузка ...
|
|
| 29 | 63501 | PLATE - COVER |
Загрузка ...
|
|
| 30 | 52341 | DECAL-WARNING |
Загрузка ...
|
|
| 31 | 52336 | DECAL-CAUTION |
Загрузка ...
|
|
| 32 | 53740 | DECAL - DANGER |
Загрузка ...
|
|
| 33 | 69117 | U ROD ZP |
Загрузка ...
|
|
| 34 | 69265 | ASSY - LH DOOR |
Загрузка ...
|
|
| 35 | 69350 | ASSY - RH DOOR |
Загрузка ...
|
