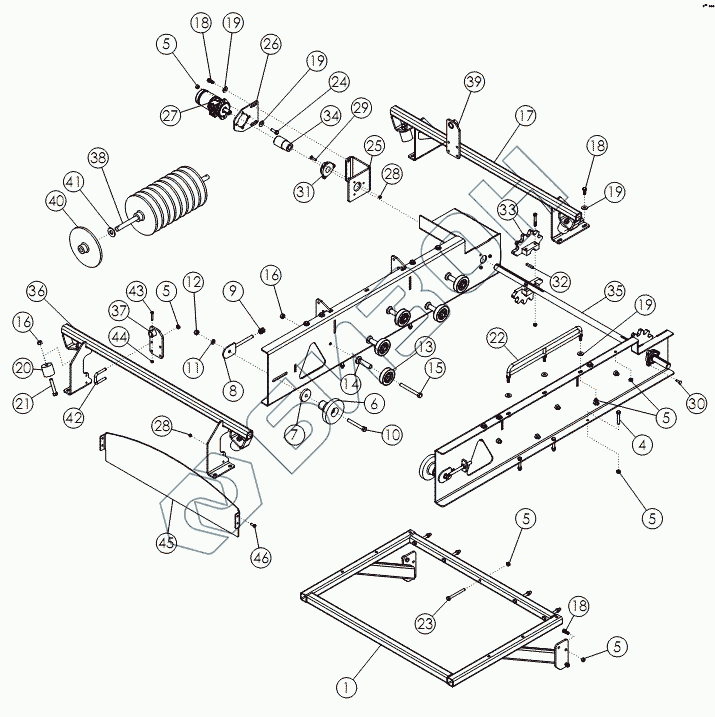

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 22w. WHEEL COVEYOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 58764 WLDMT-CONVEYOR FRAME
Загрузка ...
2 73663 WLDMT-CONVEYOR RH
Загрузка ...
3 73664 WLMDT-CONVEYOR LH
Загрузка ...
4 1011611 BOLT-HEX: .50 X 3.00 NC GR5 ZP
Загрузка ...
5 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
Загрузка ...
6 54042 Ролик 6
Загрузка ...
7 62932 Проставка
Загрузка ...
8 59711 TIGHTENER BOLT ZP
Загрузка ...
9 1026259 NUT-JAM: .63 NC GR2 ZP
Загрузка ...
10 1013816 BOLT-HEX .63 X 5.00 NC GR5 ZP
Загрузка ...
11 1011813 WASHER-LOCK: .63 ZP
Загрузка ...
12 1011578 NUT-HEX: .63 NC GR2 ZP
Загрузка ...
13 53854 Ролик
Загрузка ...
14 64192 Стойка ролика
Загрузка ...
15 1013068 Болт 63x6.00 NC GR5 ZP
Загрузка ...
16 1016595 NUT-TOPLOCK: .63 NC GR5 ZP
Загрузка ...
17 59695 WLDMT-ROLLER MOUNT FRONT
Загрузка ...
18 1011606 BOLT-HEX: .50 X 1.25 NC GR5 ZP
Загрузка ...
19 1014443 WASHER-FLAT: .50 ZP
Загрузка ...
20 59454 IDLER ROLLER
Загрузка ...
21 1014000 BOLT-HEX .63 X 3.50 NC GR5 ZP
Загрузка ...
22 62047 WLDMT-ELEVATOR GUARD
Загрузка ...
23 1011618 BOLT-HEX: .50 X 5.00 NCGR5 ZP
Загрузка ...
24 1011607 BOLT-HEX
Загрузка ...
25 62914 BRACKET-MOTOR MOUNT
Загрузка ...
26 57843 PLATE - FC
Загрузка ...
27 59449 MOTOR-HYDRAULIC 20 IN^3/REV
Загрузка ...
28 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
Загрузка ...
29 58679 BOLT-CRG: .38 X 1.50 NC GR5 ZP
Загрузка ...
30 1016362 BOLT-CRG: .38 X 1.25 NC GR5 ZP
Загрузка ...
31 53662 BEARING-FLANGE 1.44
Загрузка ...
32 50152 KEY .38 X .38 X 2.00
Загрузка ...
33 53712 SPROCKET-SPLIT 45MM
Загрузка ...
34 52867 COUPLING
Загрузка ...
35 53392 SHAFT - DRIVE
Загрузка ...
36 59702 WLDMT-ROLLER MOUNT REAR
Загрузка ...
37 59725 WLDMT-KNOCKOUT BRACKET REAR
Загрузка ...
38 59720 SHAFT-KNOCKOUT WHEEL
Загрузка ...
39 59724 WLDMT-KNOCKOUT BRACKET FRONT
Загрузка ...
40 52876 KNOCKOUT WHEEL
Загрузка ...
41 1020685 WASHER-FLAT: 1.00 ZP
Загрузка ...
42 65658 U-BOLT .50 X 3 X 2.06 X 3
Загрузка ...
43 1011285 BOLT-HEX .31 X 2.00 NC
Загрузка ...
44 1030700 NUT-TOPLOCK: .31 NC GR5 ZP
Загрузка ...
45 64918 SHIELD-UPPER
Загрузка ...
46 1011600 BOLT-HEX: .38 X 1.00 NC GR5 ZP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
