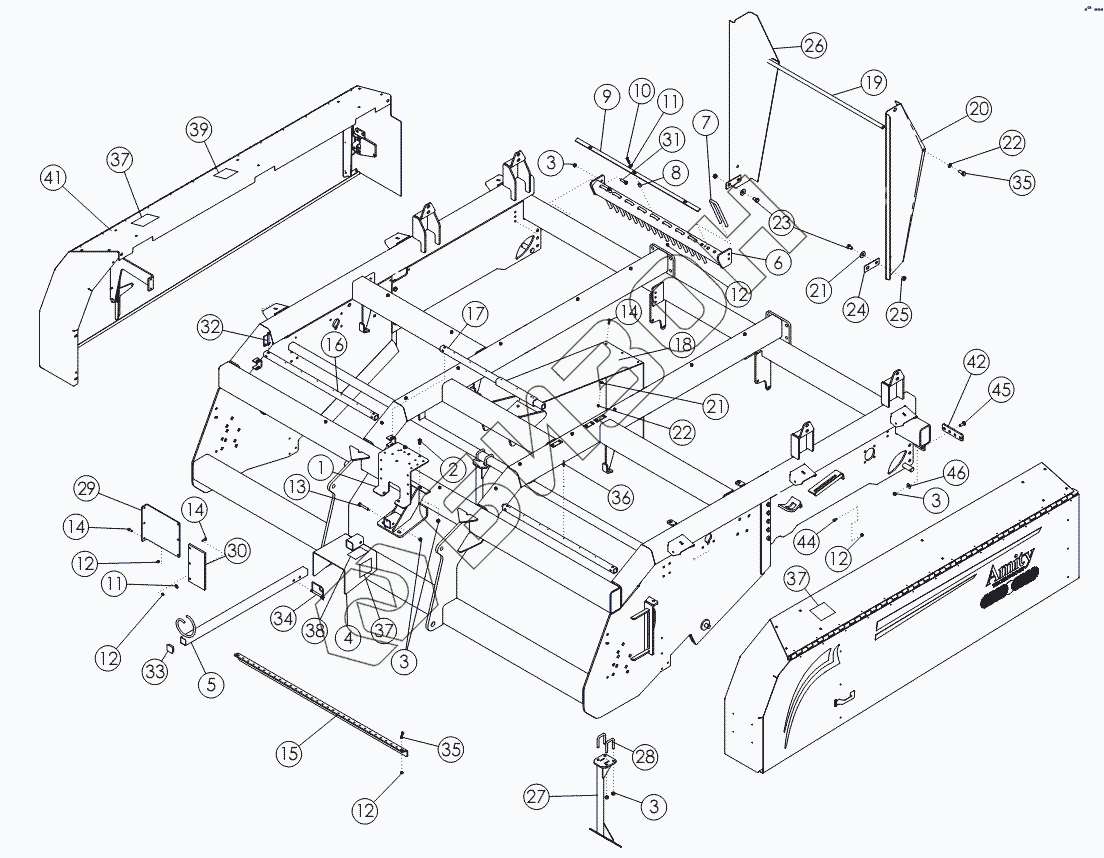

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. GUARDS AND SHIELDS
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
37
38
39
41
42
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 62883 | Пластина для крепления |
Загрузка ...
|
|
| 2 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 3 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 63354 | Щиток |
Загрузка ...
|
|
| 5 | 54800 | WLDMT-HOSE SUPPORT |
Загрузка ...
|
|
| 6 | 64829 | WLDMT-MOUNT |
Загрузка ...
|
|
| 7 | 69117 | U ROD ZP |
Загрузка ...
|
|
| 8 | 58446 | Втулка |
Загрузка ...
|
|
| 9 | 64834 | STRAP |
Загрузка ...
|
|
| 10 | 1011603 | BOLT-HEX: .38 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 1011828 | Шайба |
Загрузка ...
|
|
| 12 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 13 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 14 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 15 | 64827 | MOUNT-TARP 6R24 |
Загрузка ...
|
|
| 16 | 64602 | TUBE-OUTER APRON 6R24 |
Загрузка ...
|
|
| 17 | 57721 | TUBE - INNER APRON 6R/8R |
Загрузка ...
|
|
| 18 | 58961 | Фартук |
Загрузка ...
|
|
| 19 | 56754 | Труба |
Загрузка ...
|
|
| 20 | 56257 | Щиток |
Загрузка ...
|
|
| 21 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 22 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 23 | 1032275 | BOLT - HEX: 63 X 100 NC GR5 ZP |
Загрузка ...
|
|
| 24 | 56256 | Пластина |
Загрузка ...
|
|
| 25 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 56258 | Щиток |
Загрузка ...
|
|
| 27 | 62378 | WLDMT - DEFLECTOR |
Загрузка ...
|
|
| 28 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 29 | 51331 | Щиток м\р 56см |
Загрузка ...
|
|
| 30 | 51680 | Отражатель |
Загрузка ...
|
|
| 31 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 32 | 59101 | Булавка |
Загрузка ...
|
|
| 33 | 63869 | CAPLUG-2 SQ |
Загрузка ...
|
|
| 34 | 52408 | SPRING PIN .50, X 3.50, |
Загрузка ...
|
|
| 35 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 36 | 1011974 | RIVET-POP: .19 X .531 ZP |
Загрузка ...
|
|
| 37 | 52341 | DECAL-WARNING |
Загрузка ...
|
|
| 38 | 52336 | DECAL-CAUTION |
Загрузка ...
|
|
| 39 | 53740 | DECAL - DANGER |
Загрузка ...
|
|
| 40 | 69310 | ASSY-LH DOOR 6R AND 8R |
Загрузка ...
|
|
| 41 | 69370 | ASSY-LH DOOR 6R AND RH |
Загрузка ...
|
|
| 42 | 69288 | PLATE-SUPPORT 6R24 |
Загрузка ...
|
|
| 43 | 69289 | MOUNT-BOLT ON TOP 6R24 |
Загрузка ...
|
|
| 44 | 1011599 | BOLT-HEX: .38 X .75 NC GR5 ZP |
Загрузка ...
|
|
| 45 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 46 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
