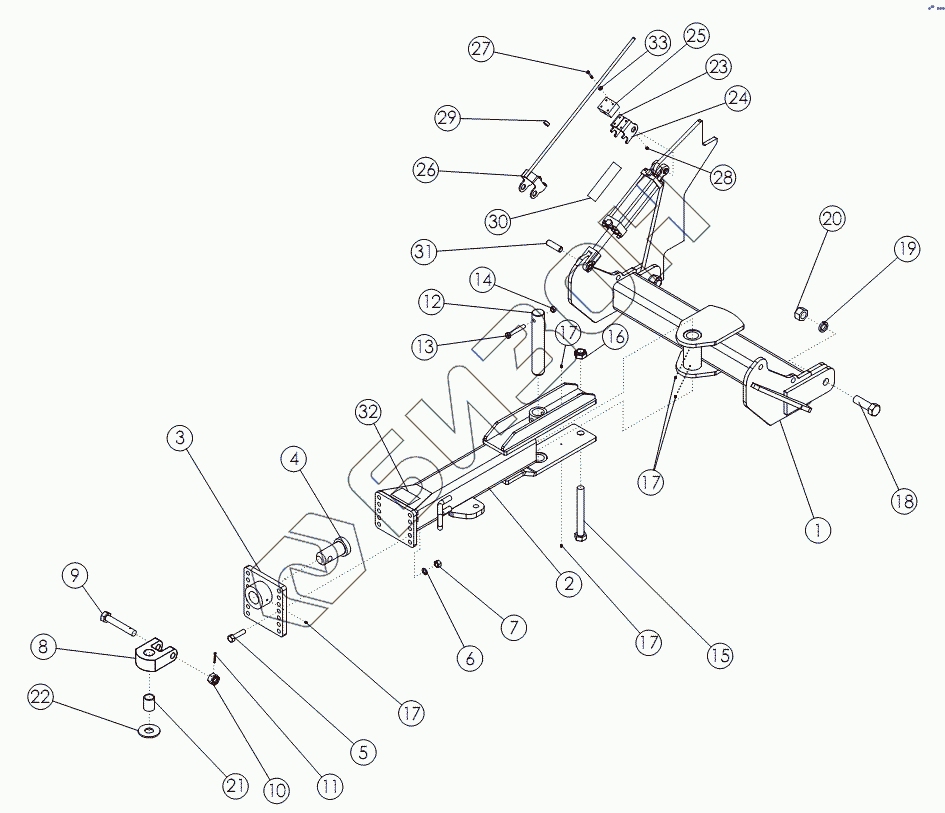

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. HITCH ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 50341 WLDMT - STD HITCH PIVOT
Загрузка ...
2 57928 WLDMT - DRAWPOLE
Загрузка ...
3 57930 WLDMT-HITCH PLATE
Загрузка ...
4 62101 WLDMT-PIN
Загрузка ...
5 1012059 BOLT-HEX: .75 X 3.00 NC GR5 ZP
Загрузка ...
6 1012061 WASHER-LOCK: .75 ZP
Загрузка ...
7 1011620 NUT-HEX: .75 NC GR2 ZP
Загрузка ...
8 64476 PLATE-PULL HITCH
Загрузка ...
9 62477 BOLT-HITCH DRILLED
Загрузка ...
10 62088 NUT-SLOTTED: 1.13 NC GR5 ZP
Загрузка ...
11 1013473 PIN-COTTER: .19 X 2.00 NP
Загрузка ...
12 50678 PIN
Загрузка ...
13 1015117 BOLT-HEX: .63 X 4.00 NC GR8 ZP
Загрузка ...
14 1016595 NUT-TOPLOCK: .63 NC GR5 ZP
Загрузка ...
15 1030756 BOLT-HEX: 1.25 X 10.50 NC GR5 ZP
Загрузка ...
16 1030759 NUT-TOPLOCK: 1.25 NC ZP
Загрузка ...
17 1011748 ZERK-GREASE
Загрузка ...
18 1030757 BOLT-HEX: 1.38 X 4.25 NC GR5 ZP
Загрузка ...
19 1030760 WASHER-LOCK: 1.38 ZP
Загрузка ...
20 1030758 NUT-HEX: 1.38 NC ZP
Загрузка ...
21 64614 SLEEVE 1.38
Загрузка ...
22 58925 WASHER-HARDENED: 4.00 X 1.63
Загрузка ...
22 68645 WASHER-FLAT: 2.00 ZP GR8
Загрузка ...
23 63995 TOP BRACKET - RH
Загрузка ...
24 63996 TOP BRACKET - LH
Загрузка ...
25 63383 POLY GUIDE BLOCK
Загрузка ...
26 63999 WLDMT - BOTTOM BRACKET
Загрузка ...
27 1016211 BOLT-HEX: .25 X 2.00 NC GR5
Загрузка ...
28 1030946 NUT-TOPLOCK
Загрузка ...
29 63359 COLLAR-SET: .563 ZP
Загрузка ...
30 63405 DECAL-DEPTH GAUGE
Загрузка ...
31 63406 PIN-CLEVIS: 1.00 X 4.00 ZP
Загрузка ...
32 52448 DECAL-CAUTION
Загрузка ...
33 1020416 WASHER-FLAT: .25 ZP
Загрузка ...
34 58090 SAFETY CHAIN 20200
Загрузка ...
34 69256 CHAIN-SAFETY 41000
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
