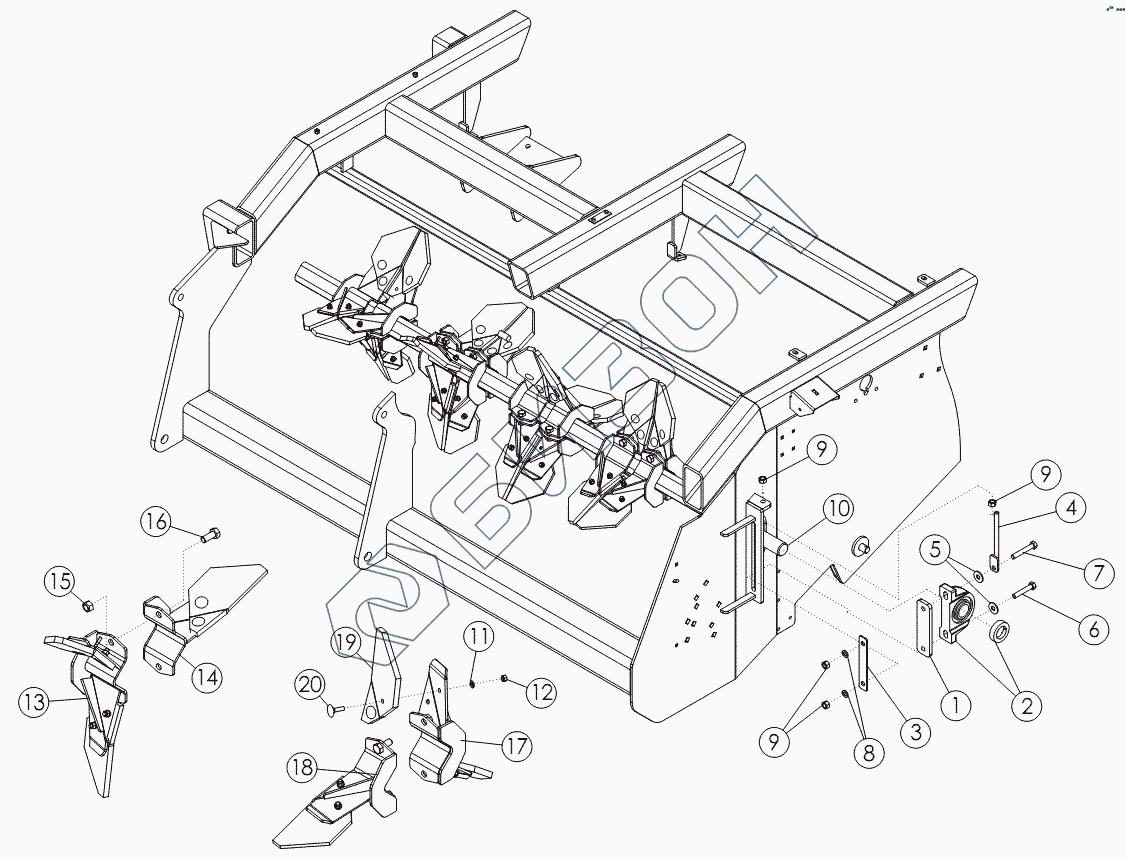

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. PADDLE SHAFT
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 57996 | Пластина |
Загрузка ...
|
|
| 2 | 57997 | Подшипник в сборе |
Загрузка ...
|
|
| 3 | 57998 | Пластина |
Загрузка ...
|
|
| 4 | 51365 | Натяжная шпилька |
Загрузка ...
|
|
| 5 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 6 | 1014000 | BOLT-HEX .63 X 3.50 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 1016726 | Болт |
Загрузка ...
|
|
| 8 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 9 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 10 | 64767 | WLDMT-PADDLE SHAFT |
Загрузка ...
|
|
| 11 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 12 | 1011576 | NUT-HEX: .38 NC GR2 ZP |
Загрузка ...
|
|
| 13 | 50722 | Кронштейн двойной правый |
Загрузка ...
|
|
| 14 | 50721 | Кронштейн одинарный правый |
Загрузка ...
|
|
| 15 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1014349 | BOLT-HEX: .63 x 1.50 ND GR5 ZP |
Загрузка ...
|
|
| 17 | 50719 | Кронштейн двойной левый |
Загрузка ...
|
|
| 18 | 50720 | Кронштейн одинарный левый |
Загрузка ...
|
|
| 19 | 51562 | Лопасть |
Загрузка ...
|
|
| 20 | 1030779 | Болт |
Загрузка ...
|
