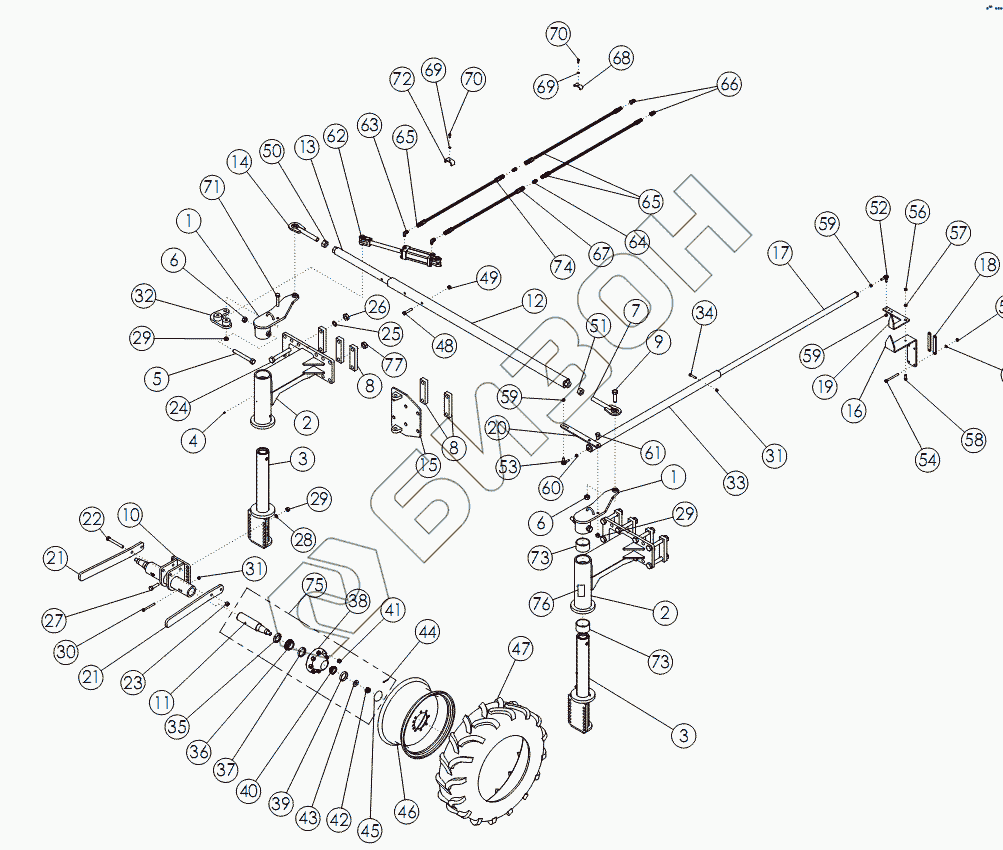

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. STEERABLE REAR STRUTS
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
59
59
60
61
62
63
64
65
65
66
67
68
69
69
70
70
71
72
73
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 58240 | WLDMT - STEERING ARM |
Загрузка ...
|
|
| 2 | 69415 | WLDMT - STEERING HOUSING |
Загрузка ...
|
|
| 3 | 58238 | WLDMT - KING PIN |
Загрузка ...
|
|
| 4 | 1011748 | ZERK-GREASE |
Загрузка ...
|
|
| 5 | 1033376 | BOLT-HEX: 1.00 X 8.50 NC GR8 ZP |
Загрузка ...
|
|
| 6 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 7 | 58186 | WLDMT-TIE ROD END RH |
Загрузка ...
|
|
| 8 | 64143 | Пластина |
Загрузка ...
|
|
| 9 | 1032276 | BOLT - HEX: 100 X 350 NC GR8 ZP |
Загрузка ...
|
|
| 10 | 68712 | WLDMT - MOUNT STANDARD AND 24 |
Загрузка ...
|
|
| 11 | 52954 | SPINDLE |
Загрузка ...
|
|
| 12 | 58374 | WLDMT - TIE ROD EXTENSION |
Загрузка ...
|
|
| 13 | 58341 | WLDMT - TIE ROD |
Загрузка ...
|
|
| 14 | 58203 | WLDMT-TIE ROD END LH |
Загрузка ...
|
|
| 15 | 69418 | WLDMT - CYLINDER MOUNT STEERABLE |
Загрузка ...
|
|
| 16 | 53278 | MOUNT - INDICATOR |
Загрузка ...
|
|
| 17 | 59492 | WLDMT - TIE ROD |
Загрузка ...
|
|
| 18 | 56809 | BAR - BOLTING |
Загрузка ...
|
|
| 19 | 58348 | INDICATOR LH |
Загрузка ...
|
|
| 19 | 68131 | INDICATOR RH |
Загрузка ...
|
|
| 20 | 64980 | ARM - STEERING INDICATOR |
Загрузка ...
|
|
| 21 | 59045 | SCRAPER |
Загрузка ...
|
|
| 22 | 1016718 | BOLT-HEX: .75 X 6.50 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 24 | 64145 | Болт 1.13x8.00 NC GR8 ZP |
Загрузка ...
|
|
| 25 | 64147 | Гровер |
Загрузка ...
|
|
| 26 | 64146 | Гайка 1.13 NC GR2 ZP |
Загрузка ...
|
|
| 27 | 1012059 | BOLT-HEX: .75 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 29 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 30 | 1011618 | BOLT-HEX: .50 X 5.00 NCGR5 ZP |
Загрузка ...
|
|
| 31 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 32 | 58123 | PLATE |
Загрузка ...
|
|
| 33 | 59493 | WLDMT - TIE ROD EXTENSION |
Загрузка ...
|
|
| 34 | 1011610 | Болт |
Загрузка ...
|
|
| 35 | 53619 | SEAL |
Загрузка ...
|
|
| 36 | 53621 | BEARING CONE INNER |
Загрузка ...
|
|
| 37 | 53622 | BEARING CUP INNER |
Загрузка ...
|
|
| 38 | 53623 | HUB-WHEEL 8-BOLT |
Загрузка ...
|
|
| 39 | 52243 | BEARING CUP-INNER |
Загрузка ...
|
|
| 40 | 53620 | BEARING CONE OUTER |
Загрузка ...
|
|
| 41 | 53625 | NUT-WHEEL: .63-18NF |
Загрузка ...
|
|
| 42 | 1030726 | NUT-SPINDLE |
Загрузка ...
|
|
| 43 | 1030728 | WASHER-FLAT: SAE 1.00 GR8 YZP |
Загрузка ...
|
|
| 44 | 1030797 | PIN-COTTER |
Загрузка ...
|
|
| 45 | 53624 | CAP-HUB |
Загрузка ...
|
|
| 46 | 56903 | WHEEL W10 X 24 8 BOLT |
Загрузка ...
|
|
| 47 | 56976 | TIRE 11.2-24 10 PLY R1 |
Загрузка ...
|
|
| 47 | 68973 | TUBE-REPAIR 11.2-24 |
Загрузка ...
|
|
| 48 | 1030704 | Болт |
Загрузка ...
|
|
| 49 | 1011578 | NUT-HEX: .63 NC GR2 ZP |
Загрузка ...
|
|
| 50 | 1030729 | NUT-HEX: 1.25 NC GR2 LH ZP |
Загрузка ...
|
|
| 51 | 1011621 | NUT-HEX: 1.25 NC GR2 ZP |
Загрузка ...
|
|
| 52 | 58350 | BALL JOINT ROD END 1/2 - 20NF RH |
Загрузка ...
|
|
| 53 | 58351 | BALL JOINT ROD END 1/2 - 20NF LH |
Загрузка ...
|
|
| 54 | 1016660 | BOLT-HEX .50 x 5.50 NC GR5 ZP |
Загрузка ...
|
|
| 55 | 1011581 | WASHER-LOCK |
Загрузка ...
|
|
| 56 | 1011577 | NUT-HEX |
Загрузка ...
|
|
| 57 | 56884 | BUSHING - INDICATOR REAR STRUT |
Загрузка ...
|
|
| 58 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 59 | 58355 | NUT - HEX: 50 NF GR5 ZP RH |
Загрузка ...
|
|
| 60 | 58366 | NUT - HEX: 50 NF GR5 ZP LH |
Загрузка ...
|
|
| 61 | 58367 | BOLT-HEX .75 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 62 | 58890 | CYLINDER HYDRAULIC 3 X 8 |
Загрузка ...
|
|
| 63 | 58560 | FTG-ELBOW: 8MB-8MJ-90 |
Загрузка ...
|
|
| 64 | 58194 | FTG - ADAPTER: 8MJ - 8MJ |
Загрузка ...
|
|
| 65 | 300053 | HOSE: .50 X 108 8MB-8FJX |
Загрузка ...
|
|
| 66 | 36290 | PIONEER TIP 8015-15P |
Загрузка ...
|
|
| 67 | 58377 | HOSE .50 X 172 8FJX-8FJX |
Загрузка ...
|
|
| 68 | 50714 | CLAMP .50 ZP |
Загрузка ...
|
|
| 69 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 70 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 71 | 1011625 | BOLT-HEX .75 X 4.00 NC GR5 ZP |
Загрузка ...
|
|
| 72 | 63753 | CLAMP 75 ZP |
Загрузка ...
|
|
| 73 | 59205 | BUSHING - BORED 45 X 4025 |
Загрузка ...
|
|
| 74 | 58378 | Шланг гидравлический 50x182 |
Загрузка ...
|
|
| 75 | 53167 | ASSY HUB AND SPINDLE |
Загрузка ...
|
|
| 76 | 52248 | DECAL-CAUTION |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
