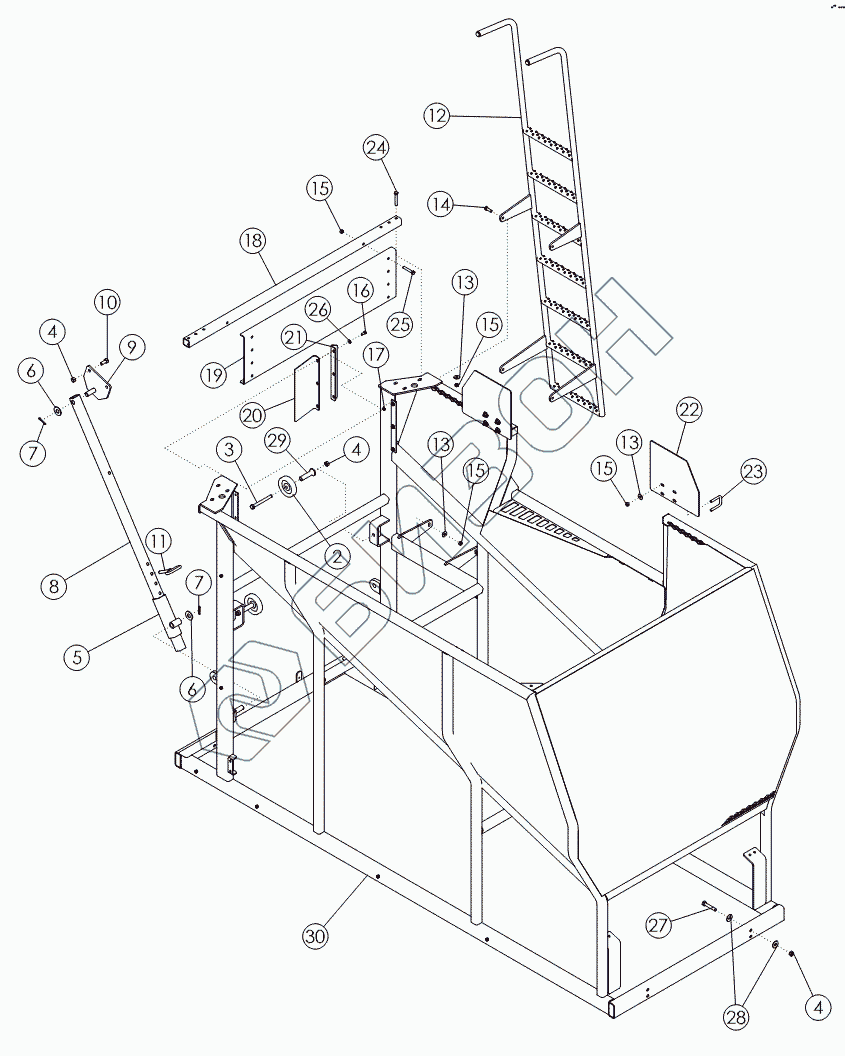

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. TANK
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 69792 | WLDMT-TANK 6R24 SCRUB |
Загрузка ...
|
|
| 2 | 53825 | Ролик 5 |
Загрузка ...
|
|
| 3 | 1018957 | BOLT - HEX: 63 X 800 NC GR5 ZP |
Загрузка ...
|
|
| 4 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 5 | 54788 | Направляющий квадрат |
Загрузка ...
|
|
| 6 | 1020685 | WASHER-FLAT: 1.00 ZP |
Загрузка ...
|
|
| 7 | 1016944 | PIN-COTTER: .25 X 2.00 ZP |
Загрузка ...
|
|
| 8 | 56836 | Упор |
Загрузка ...
|
|
| 9 | 54785 | Кронштейн упора |
Загрузка ...
|
|
| 10 | 1014349 | BOLT-HEX: .63 x 1.50 ND GR5 ZP |
Загрузка ...
|
|
| 11 | 1030947 | Палец |
Загрузка ...
|
|
| 12 | 64739 | Лестница |
Загрузка ...
|
|
| 13 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 14 | 1011607 | BOLT-HEX |
Загрузка ...
|
|
| 15 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 16 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 17 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 18 | 64749 | Стяжная труба |
Загрузка ...
|
|
| 19 | 64574 | Пластина ограничительная |
Загрузка ...
|
|
| 20 | 64746 | Пластина |
Загрузка ...
|
|
| 21 | 64747 | Пластина |
Загрузка ...
|
|
| 22 | 57917 | Боковая пластина удлинение |
Загрузка ...
|
|
| 23 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 |
Загрузка ...
|
|
| 24 | 1017719 | BOLT-HEX: .50 X 3.25 NC GR5 ZP |
Загрузка ...
|
|
| 25 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP |
Загрузка ...
|
|
| 26 | 1011828 | Шайба |
Загрузка ...
|
|
| 27 | 1014000 | BOLT-HEX .63 X 3.50 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1013024 | WASHER-FLAT: .63 ZP |
Загрузка ...
|
|
| 29 | 64192 | Стойка ролика |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
