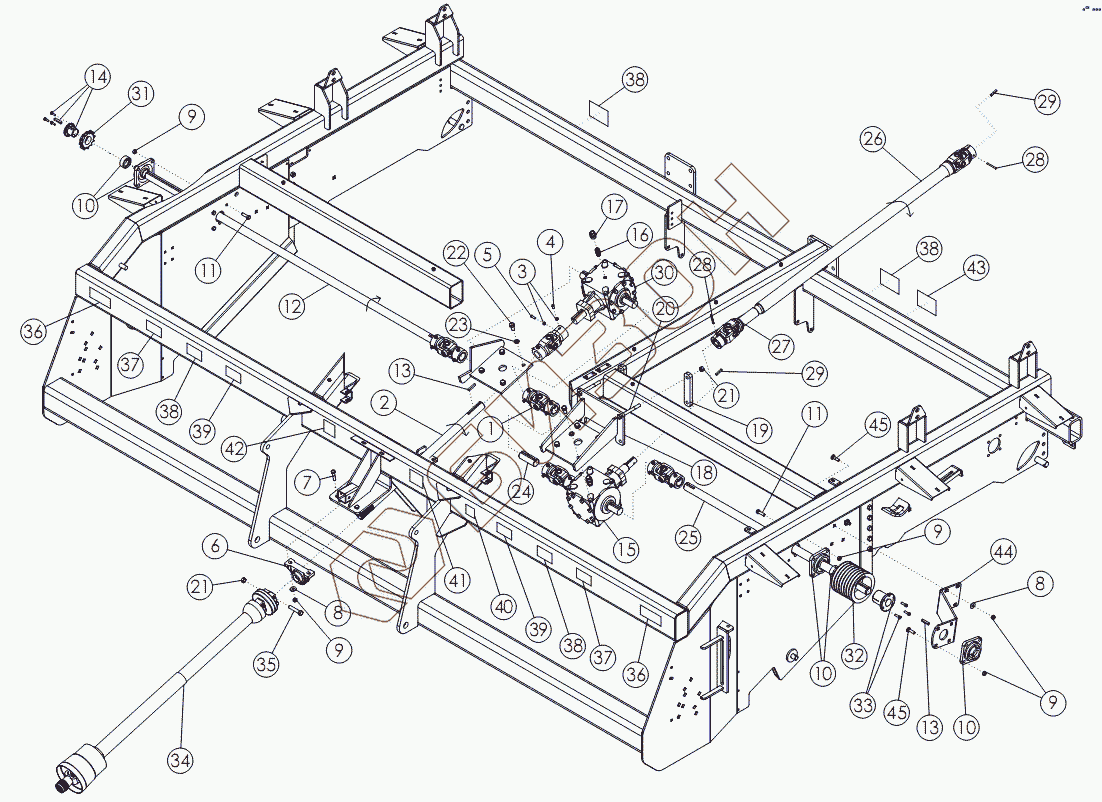

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 30s. MAIN DRIVE
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
32
32
33
34
34
35
36
36
37
37
38
38
38
38
39
39
40
41
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 53642 | Карданное соединение |
Загрузка ...
|
|
| 2 | 56775 | Вал |
Загрузка ...
|
|
| 3 | 1013519 | NUT-JAM: .38 NC GR2 ZP |
Загрузка ...
|
|
| 4 | 1030708 | SCREW-SET: C-P .38 X .75 NC GR8 |
Загрузка ...
|
|
| 5 | 1030709 | SCREW-SET: C-P .38 X 1.00 NC GR8 |
Загрузка ...
|
|
| 6 | 52405 | BEARING-PILLOW 1-3/4 |
Загрузка ...
|
|
| 7 | 1017708 | BOLT-HEX: .50 X 2.25 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 1014443 | WASHER-FLAT: .50 ZP |
Загрузка ...
|
|
| 9 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 10 | 52404 | BEARING-FLANGE 1.75 |
Загрузка ...
|
|
| 11 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Загрузка ...
|
|
| 12 | 56759 | SHAFT - DRIVE 8R |
Загрузка ...
|
|
| 13 | 50152 | KEY .38 X .38 X 2.00 |
Загрузка ...
|
|
| 14 | 53641 | Переходная коническая втулка |
Загрузка ...
|
|
| 15 | 63847 | Редуктор |
Загрузка ...
|
|
| 16 | 69128 | Сапун 1 |
Загрузка ...
|
|
| 17 | 55730 | Сапун 2 |
Загрузка ...
|
|
| 18 | 62204 | Кронштейн крепления |
Загрузка ...
|
|
| 19 | 62544 | Пластина |
Загрузка ...
|
|
| 20 | 1032504 | Болт |
Загрузка ...
|
|
| 21 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 1032509 | BOLT-HEX: .63 X 1.25 NC GR5 ZP |
Загрузка ...
|
|
| 23 | 1011813 | WASHER-LOCK: .63 ZP |
Загрузка ...
|
|
| 24 | 57934 | Валик |
Загрузка ...
|
|
| 25 | 58336 | SHAFT - DRIVE LH LONG |
Загрузка ...
|
|
| 26 | 57924 | Длинный карданный вал |
Загрузка ...
|
|
| 27 | 57925 | Универсальный комплект |
Загрузка ...
|
|
| 28 | 58489 | PIN - ROLL: 25 X 275 NP |
Загрузка ...
|
|
| 29 | 58396 | Шпонка |
Загрузка ...
|
|
| 30 | 63846 | Редуктор |
Загрузка ...
|
|
| 31 | 62034 | Звездочка |
Загрузка ...
|
|
| 32 | 57680 | SHEAVE 8B62Q |
Загрузка ...
|
|
| 32 | 57681 | SHEAVE 8B68Q |
Загрузка ...
|
|
| 32 | 57679 | SHEAVE 8B56Q |
Загрузка ...
|
|
| 33 | 55123 | HUB Q2 175 |
Загрузка ...
|
|
| 34 | 51480 | Карданный вал от BOM |
Загрузка ...
|
|
| 34 | 51481 | Карданный вал от BOM |
Загрузка ...
|
|
| 35 | 1030704 | Болт |
Загрузка ...
|
|
| 36 | 64617 | DECAL-DANGER |
Загрузка ...
|
|
| 37 | 52334 | DECAL-WARNING |
Загрузка ...
|
|
| 38 | 52338 | DECAL DANGER |
Загрузка ...
|
|
| 39 | 52329 | DECAL-DANGER |
Загрузка ...
|
|
| 40 | 64616 | DECAL - ENGAGE PTO |
Загрузка ...
|
|
| 41 | 62964 | DECAL-WARNING |
Загрузка ...
|
|
| 42 | 53747 | DECAL - DANGER |
Загрузка ...
|
|
| 43 | 59614 | DECAL - CAUTION |
Загрузка ...
|
|
| 44 | 68111 | BRACKET - BRACE BEARING |
Загрузка ...
|
|
| 45 | 59517 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
