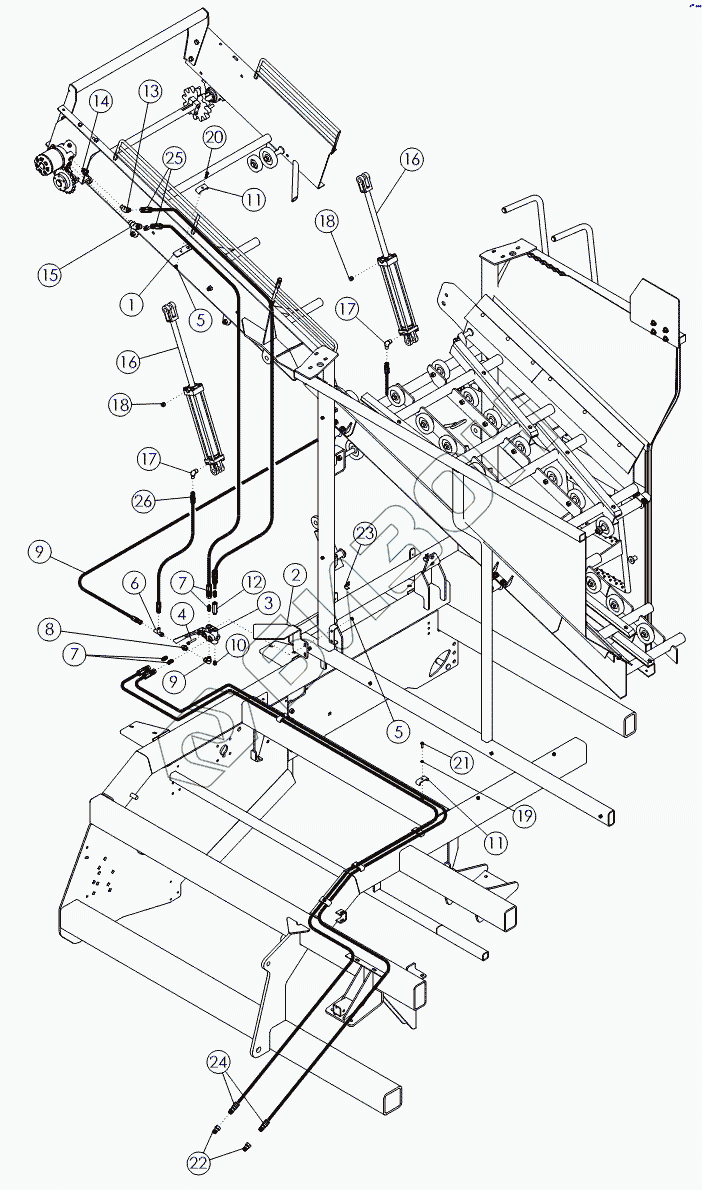

Графический каталог запасных частей к технике: Amity Wic Harvester 6 row 30w. TANK HYDRAULICS
1
2
3
4
5
5
6
7
7
8
9
9
10
11
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54825 | Крепление гидрошланга |
Загрузка ...
|
|
| 2 | 62904 | Защитный кронштейн |
Загрузка ...
|
|
| 3 | 58470 | Клапан переключатель |
Загрузка ...
|
|
| 4 | 59390 | BOLT-HEX: .38 X 2.25 NC G5 ZP |
Загрузка ...
|
|
| 5 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Загрузка ...
|
|
| 6 | 56231 | Фитинг |
Загрузка ...
|
|
| 7 | 56226 | FTG-ADAPTER: 8MB-8MJ |
Загрузка ...
|
|
| 8 | 300072 | FITTING - RESTRICTOR |
Загрузка ...
|
|
| 9 | 68163 | HOSE: 38 X 96 6FJX - 6FJX |
Загрузка ...
|
|
| 10 | 56190 | Фитинг |
Загрузка ...
|
|
| 11 | 50714 | CLAMP .50 ZP |
Загрузка ...
|
|
| 12 | 300070 | VALVE - CHECK: 8MB - 8FJ FLOW F>M |
Загрузка ...
|
|
| 13 | 58515 | FTG-ELBOW: 8MB-8MJ-45 |
Загрузка ...
|
|
| 14 | 300069 | FTG - ADAPTER: 8FB - 10MB |
Загрузка ...
|
|
| 15 | 56229 | Фитинг |
Загрузка ...
|
|
| 16 | 58889 | Гидроцилиндр |
Загрузка ...
|
|
| 17 | 58557 | Фитинг |
Загрузка ...
|
|
| 18 | 58547 | Фитинг |
Загрузка ...
|
|
| 19 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 20 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP |
Загрузка ...
|
|
| 21 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 22 | 36290 | PIONEER TIP 8015-15P |
Загрузка ...
|
|
| 23 | 50779 | Прижимная пластина |
Загрузка ...
|
|
| 24 | 300076 | HOSE: 50 X 262 8MB - 8FJX |
Загрузка ...
|
|
| 25 | 59889 | Гидрошланг |
Загрузка ...
|
|
| 26 | 58151 | HOSE: 38 X 34 X 6FJX - 6FJX |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
