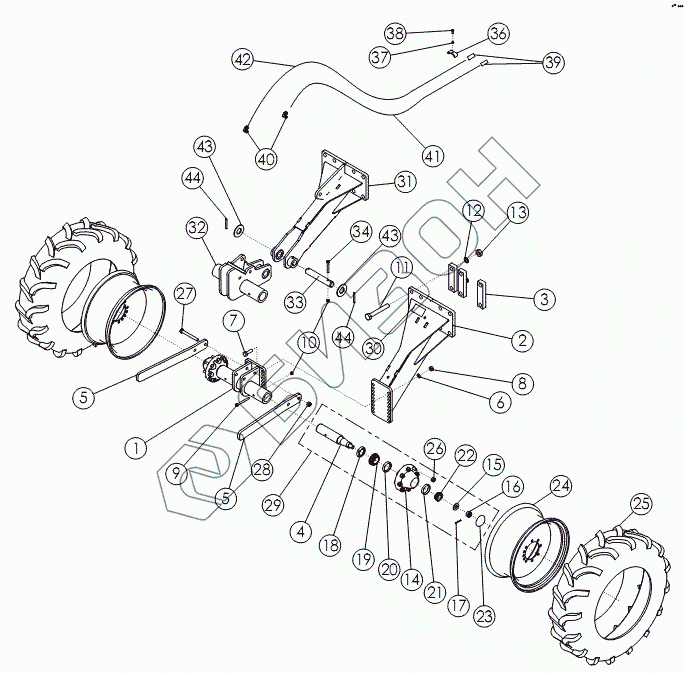

Графический каталог запасных частей к технике: Amity Wic Harvester 8 row 22s. Задняя стойка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
40
41
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 57233 | WLDMT - MOUNT STANDARD |
Загрузка ...
|
|
| 2 | 69809 | WLDMT - STRUT STD RH |
Загрузка ...
|
|
| 3 | 64143 | Пластина |
Загрузка ...
|
|
| 4 | 52954 | SPINDLE |
Загрузка ...
|
|
| 5 | 59045 | SCRAPER |
Загрузка ...
|
|
| 6 | 1012061 | WASHER-LOCK: .75 ZP |
Загрузка ...
|
|
| 7 | 1016598 | BOLT-HEX: .75 X2.50 NC GR5 ZP |
Загрузка ...
|
|
| 8 | 1011620 | NUT-HEX: .75 NC GR2 ZP |
Загрузка ...
|
|
| 9 | 1011618 | BOLT-HEX: .50 X 5.00 NCGR5 ZP |
Загрузка ...
|
|
| 10 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Загрузка ...
|
|
| 11 | 64145 | Болт 1.13x8.00 NC GR8 ZP |
Загрузка ...
|
|
| 12 | 64147 | Гровер |
Загрузка ...
|
|
| 13 | 64146 | Гайка 1.13 NC GR2 ZP |
Загрузка ...
|
|
| 14 | 53623 | HUB-WHEEL 8-BOLT |
Загрузка ...
|
|
| 15 | 1030728 | WASHER-FLAT: SAE 1.00 GR8 YZP |
Загрузка ...
|
|
| 16 | 1030726 | NUT-SPINDLE |
Загрузка ...
|
|
| 17 | 1030797 | PIN-COTTER |
Загрузка ...
|
|
| 18 | 53619 | SEAL |
Загрузка ...
|
|
| 19 | 53621 | BEARING CONE INNER |
Загрузка ...
|
|
| 20 | 53622 | BEARING CUP INNER |
Загрузка ...
|
|
| 21 | 52243 | BEARING CUP-INNER |
Загрузка ...
|
|
| 22 | 53620 | BEARING CONE OUTER |
Загрузка ...
|
|
| 23 | 53624 | CAP-HUB |
Загрузка ...
|
|
| 24 | 69921 | WHEEL W13 X 30 8 BOLT |
Загрузка ...
|
|
| 25 | 69922 | TIRE 149 - 30 10 PLY R1 |
Загрузка ...
|
|
| 26 | 53625 | NUT-WHEEL: .63-18NF |
Загрузка ...
|
|
| 27 | 1016718 | BOLT-HEX: .75 X 6.50 NC GR5 ZP |
Загрузка ...
|
|
| 28 | 1017000 | NUT-TOPLOCK |
Загрузка ...
|
|
| 29 | 53167 | ASSY HUB AND SPINDLE |
Загрузка ...
|
|
| 30 | 52248 | DECAL-CAUTION |
Загрузка ...
|
|
| 31 | 69815 | WLDMT - STRUT LH ADJ 149 X 30 |
Загрузка ...
|
|
| 32 | 69930 | WLDMT - MOUNT ADJ STRUT 149 X 30 |
Загрузка ...
|
|
| 33 | 73367 | PIN - STRUT REAR MAIN |
Загрузка ...
|
|
| 34 | 1032524 | BOLT - HEX: 50 X 400 NC GR5 ZP |
Загрузка ...
|
|
| 35 | 72950 | CYLINDER - HYDRAULIC 4 X 10 |
Загрузка ...
|
|
| 36 | 50714 | CLAMP .50 ZP |
Загрузка ...
|
|
| 37 | 1011586 | WASHER-LOCK: .38 ZP |
Загрузка ...
|
|
| 38 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
Загрузка ...
|
|
| 39 | 36290 | PIONEER TIP 8015-15P |
Загрузка ...
|
|
| 40 | 58560 | FTG-ELBOW: 8MB-8MJ-90 |
Загрузка ...
|
|
| 41 | 67670 | HOSE: .50 X 312 8MB-8FJX |
Загрузка ...
|
|
| 42 | 66596 | HOSE: 50 X 320 8FJX - 8MB |
Загрузка ...
|
|
| 43 | 73368 | WASHER - FLAT: 175 ZP |
Загрузка ...
|
|
| 44 | 73369 | ROLL PIN: 38 X 350 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
