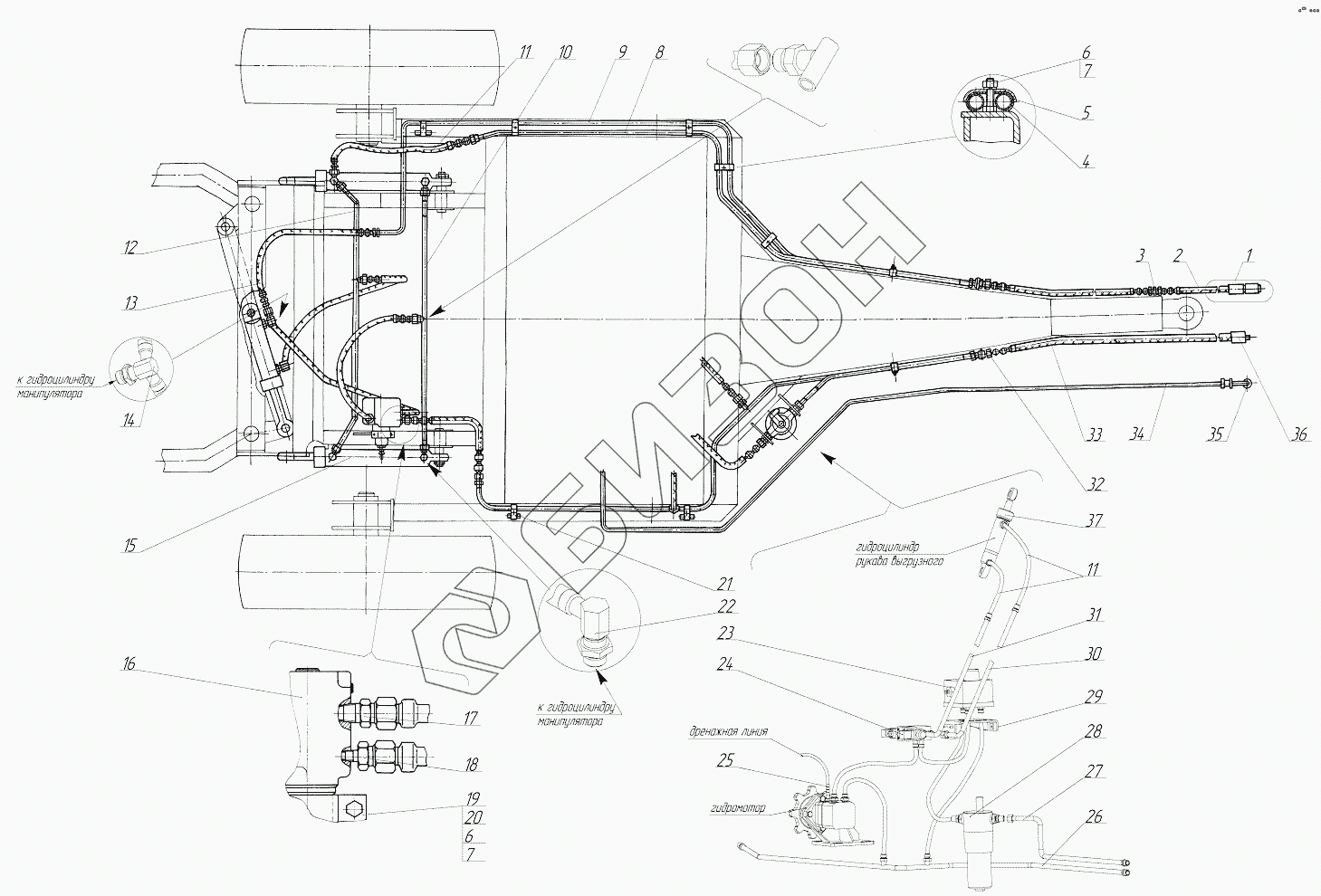

Графический каталог запасных частей к технике: Бобруйскагромаш ИРК-145. Гидрооборудование
/9.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЗ036.50БМ-03 | Устройство запорное |
Загрузка ...
|
|
| 2 | РВД12.25.20.1245 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 3 | Н036.02.002 | Штуцер |
Загрузка ...
|
|
| 4 | РЖТ12.001 | Прокладка |
Загрузка ...
|
|
| 5 | РЖТ12.406 | Скоба |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | ИРК-145.25.07.000 | Трубопровод |
Загрузка ...
|
|
| 9 | ИРК-145.25.08.000 | Трубопровод |
Загрузка ...
|
|
| 10 | ИРК-145.25.05.000 | Трубопровод |
Загрузка ...
|
|
| 11 | РВД12.25.20.645 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | ИРК-145.25.06.000 | Трубопровод |
Загрузка ...
|
|
| 13 | РВД12.25.20.1045 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 14 | ИРК-145.25.02.000 | Тройник ввертной с уплотнительной гайкой |
Загрузка ...
|
|
| 15 | ПР-22.00.000-03 | Гидроцилиндр 50х28-320 |
Загрузка ...
|
|
| 16 | ДГ66-32М | Гидроклапан ТУ2-053-1627-83 Рн= 20МПа |
Загрузка ...
|
|
| 17 | ИРК-145.25.00.601-01 | Штуцер |
Загрузка ...
|
|
| 18 | ИРК-145.25.00.601 | Штуцер |
Загрузка ...
|
|
| 19 | ИРК-145.01.10.401 | Скоба |
Загрузка ...
|
|
| 20 | М8-6gx20.58.019 | Болт |
Загрузка ...
|
|
| 21 | ИРК-145.25.00.801 | Опора 0,035 кг |
Загрузка ...
|
|
| 22 | РЖТ12.07.000 | Угольник ввертной с гайкой |
Загрузка ...
|
|
| 23 | ИРК-145.25.01.000 | Гидропанель |
Загрузка ...
|
|
| 24 | ИРК-145.25.10.200 | Гидропанель |
Загрузка ...
|
|
| 25 | Хомутчервячный | Хомут червячный |
Загрузка ...
|
|
| 26 | ИРК-145.25.04.000 | Трубопровод |
Загрузка ...
|
|
| 27 | ИРК-145.25.03.000 | Трубопровод |
Загрузка ...
|
|
| 28 | ФГИ-20/3-10КВУХЛ4 | Фильтр напорный |
Загрузка ...
|
|
| 29 | ИРК-145.25.10.100 | Кронштейн |
Загрузка ...
|
|
| 30 | ИРК-145.25.11.000 | Трубопровод |
Загрузка ...
|
|
| 31 | ИРК-145.25.11.000-01 | Трубопровод |
Загрузка ...
|
|
| 32 | Н.036.23.022 | Гайка |
Загрузка ...
|
|
| 33 | РВД12.25.20.1845 | Рукав высокого давления |
Загрузка ...
|
|
| 34 | ИРК-145.25.00.001 | Шланг Рукав 10х17,5 ТУ381051893-89 L =6000 2,3 кг |
Загрузка ...
|
|
| 35 | КР-10.08.13.000 | Переходник дренажный |
Загрузка ...
|
|
| 36 | РЖТ42.00.001 | Заглушка |
Загрузка ...
|
|
| 37 | ПР22.00.000-02 | Гидроцилиндр 3-50х28 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
