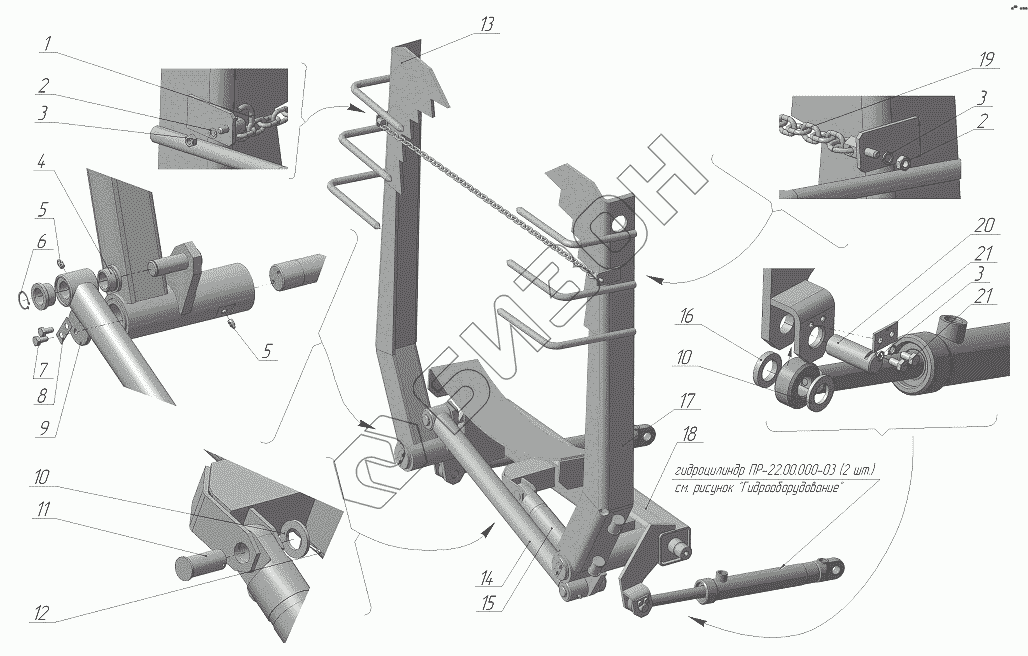

Графический каталог запасных частей к технике: Бобруйскагромаш ИРК-145. Манипулятор
/7.gif)
1
2
2
3
3
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ИРК-145.20.00.000 | Зацеп |
Загрузка ...
|
|
| 2 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | ИРК-145.12.00.101 | Втулка |
Загрузка ...
|
|
| 5 | 1.2.Ц.6 | Масленка |
Загрузка ...
|
|
| 6 | ПР11.00.401 | Кольцо |
Загрузка ...
|
|
| 7 | М10-6gx20.58.019 | Болт |
Загрузка ...
|
|
| 8 | ИРК-145.12.00.401 | Пластина стопорная |
Загрузка ...
|
|
| 9 | ИРК-145.12.00.601 | Шайба концевая |
Загрузка ...
|
|
| 10 | А24.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 11 | МЖТ-10.00.00.616-16 | Ось |
Загрузка ...
|
|
| 12 | Шплинт5x40.019 | Шплинт |
Загрузка ...
|
|
| 13 | ИРК-145.12.02.000 | Захват |
Загрузка ...
|
|
| 14 | ИРК-145.12.04.000 | Тяга |
Загрузка ...
|
|
| 15 | ПР22.00.000-11 | Гидроцилиндр 3-50х28 D=50 мм, H=80 мм |
Загрузка ...
|
|
| 16 | ИРК-145.00.00.801 | Втулка распорная |
Загрузка ...
|
|
| 17 | ИРК-145.12.02.000-01 | Захват |
Загрузка ...
|
|
| 18 | ИРК-145.12.01.000 | Балка опорная |
Загрузка ...
|
|
| 19 | ИРК-145.19.00.000 | Цепь страховочная |
Загрузка ...
|
|
| 20 | ИРК-145.00.00.602 | Ось |
Загрузка ...
|
|
| 21 | ИРК-145.00.00.406 | Планка стопорная |
Загрузка ...
|
|
| 22 | М8-6gx16.58.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
