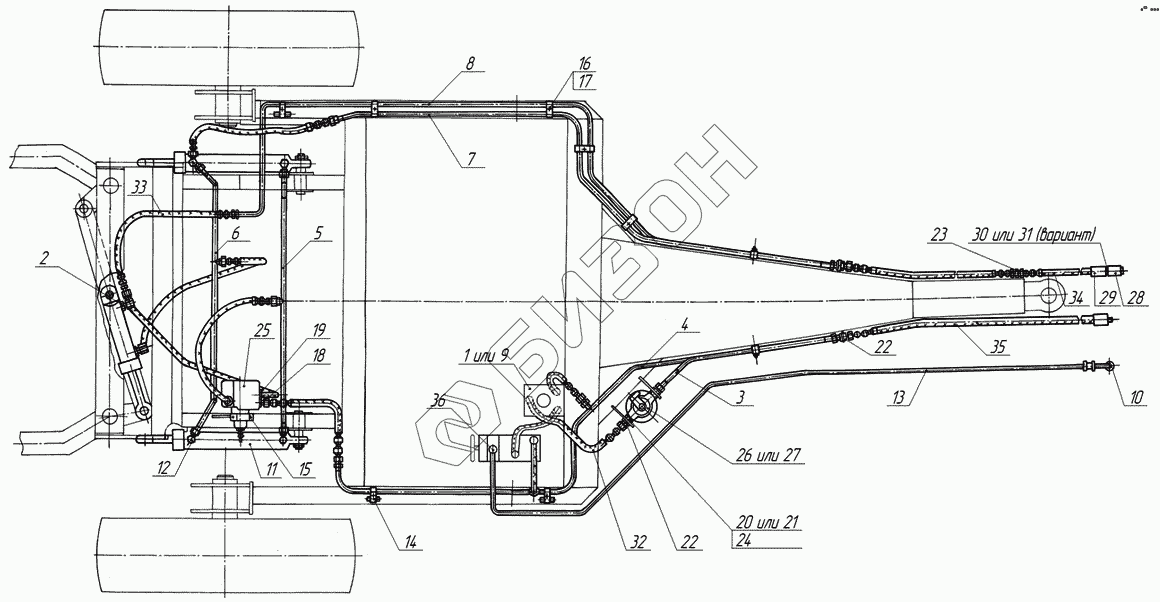

Графический каталог запасных частей к технике: Бобруйскагромаш ИРК-145. Гидроразводка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ИРК-145.25.01.000 | Гидропанель |
Загрузка ...
|
|
| 2 | ИРК-145.25.02.000 | Тройник ввертной с уплотнительной гайкой |
Загрузка ...
|
|
| 3 | ИРК-145.25.03.000 | Трубопровод |
Загрузка ...
|
|
| 4 | ИРК-145.25.04.000 | Трубопровод |
Загрузка ...
|
|
| 5 | ИРК-145.25.05.000 | Трубопровод |
Загрузка ...
|
|
| 6 | ИРК-145.25.06.000 | Трубопровод |
Загрузка ...
|
|
| 7 | ИРК-145.25.07.000 | Трубопровод |
Загрузка ...
|
|
| 8 | ИРК-145.25.08.000 | Трубопровод |
Загрузка ...
|
|
| 9 | ИРК-145.25.09.000 | Гидропанель |
Загрузка ...
|
|
| 10 | ИРК-145.25.13.000 | Переходник дренажный |
Загрузка ...
|
|
| 11 | ПР22.00.000-03 | Гидроцилиндр 3х50х28 D=50 мм, Н=320 мм. |
Загрузка ...
|
|
| 12 | РЖТ 12.07.000 | Угольник ввертной с гайкой |
Загрузка ...
|
|
| 13 | ИРК-145.25.00.001 | Шланг Рукав 10х17,5 ТУ381051893-89 L =6000 2,3 кг |
Загрузка ...
|
|
| 14 | ИРК-145.25.00.801 | Опора 0,035 кг |
Загрузка ...
|
|
| 15 | ИРК-145.01.10.401 | Скоба |
Загрузка ...
|
|
| 16 | РЖТ12.406 | Скоба |
Загрузка ...
|
|
| 17 | РЖТ12.00.001 | Прокладка |
Загрузка ...
|
|
| 18 | 524.11.07.00.00.000-17 | Штуцер |
Загрузка ...
|
|
| 19 | 524.11.07.00.00.000-19 | Штуцер |
Загрузка ...
|
|
| 20 | ПРТ-7А.08.601 | Штуцер ввертной |
Загрузка ...
|
|
| 21 | ПРТ-7А.08.601-01 | Штуцер ввертной |
Загрузка ...
|
|
| 22 | Н.036.23.022 | Гайка |
Загрузка ...
|
|
| 23 | Н.036.23.002 | Штуцер |
Загрузка ...
|
|
| 24 | 024-028-25-2-2 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 25 | ДГ66-32М | Гидроклапан ТУ2-053-1627-83 Рн= 20МПа |
Загрузка ...
|
|
| 26 | 2ФГМ32-10М | Фильтр ТУ2-053-1778-86Е |
Загрузка ...
|
|
| 27 | 2ФГМ32-10К | Фильтр ТУ2-053-1778-86Е |
Загрузка ...
|
|
| 28 | 3057-4616330-а | Клапан запорного устройства d12 левый |
Загрузка ...
|
|
| 29 | 3057-4616330-а | Клапан запорного устройства d12 левый |
Загрузка ...
|
|
| 30 | БСР/-10/ 2А ВУХЛ | Быстроразъёмное соединение |
Загрузка ...
|
|
| 31 | Н.036.50.000 | Муфта разрывная в сборе ТУИ37.00235814-005-95 |
Загрузка ...
|
|
| 32 | РВД 12.25.20.645 | Рукав высокого давления армированный ТУРБ700091832.014-2003 |
Загрузка ...
|
|
| 33 | РВД 12.25.20.1045 | Рукав высокого давления армированный ТУРБ700091832.014-2003 |
Загрузка ...
|
|
| 34 | РВД 12.25.20.1245 | Рукав высокого давления армированный ТУРБ700091832.014-2003 |
Загрузка ...
|
|
| 35 | РВД 12.25.20.1845 | Рукав высокого давления армированный ТУРБ700091832.014-2003 |
Загрузка ...
|
|
| 36 | «NOPMA» (d16-27мм) | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
