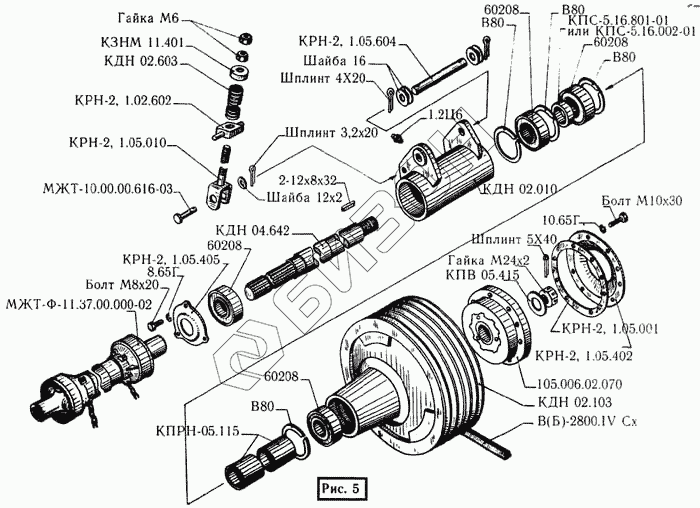

Графический каталог запасных частей к технике: Бобруйскагромаш КДН-210. Привод КДН 02.000
8.65Г ГОСТ 6402
КРН-2, 1.05.001
КДН 02.603
В/Б/-2800 IV Сх ГОСТ 1284.1
КДН 02.010
КРН-2, 1.02.602
10.65Г ГОСТ 6402
12 ГОСТ 11371
16 ГОСТ 11371
60208 ГОСТ 7242
60208 ГОСТ 7242
60208 ГОСТ 7242
60208 ГОСТ 7242
КПВ 05.415
КДН 02.103
3,2х20 ГОСТ 397
4х20 ГОСТ 397
5х40 ГОСТ 397
2-12х8х32 ГОСТ 23360
КПС-5.16.002-01
В80 ГОСТ 13943
В80 ГОСТ 13943
В80 ГОСТ 13943
В80 ГОСТ 13943
М8х20 ГОСТ 7796
КДН 04.642
МЖТ-Ф-11.37.00.000-02
КРН-2, 1.05.010
КПРН-05.115
КПС-5.16.801-01
М6 ГОСТ 5915
М24х2 ГОСТ 23360
М10х30 ГОСТ 7796
КРН-2, 1.05.402
КРН-2, 1.05.405
КЗНМ 11.401
1.2Ц6 ГОСТ 19853
105.006.02.070
КРН-2, 1.05.604
МЖТ-10.00.00.616-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г ГОСТ 6402 | 8.65Г ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| КРН-2, 1.05.001 | КРН-2, 1.05.001 | Прокладка |
Загрузка ...
|
|
| КДН 02.603 | КДН 02.603 | Пружина |
Загрузка ...
|
|
| В/Б/-2800 IV Сх ГОСТ 1284.1 | В/Б/-2800 IV Сх ГОСТ 1284.1 | Ремень |
Загрузка ...
|
|
| КДН 02.010 | КДН 02.010 | Стакан |
Загрузка ...
|
|
| КРН-2, 1.02.602 | КРН-2, 1.02.602 | Сухарь |
Загрузка ...
|
|
| 10.65Г ГОСТ 6402 | 10.65Г ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 12 ГОСТ 11371 | 12 ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| 16 ГОСТ 11371 | 16 ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| 60208 ГОСТ 7242 | 60208 ГОСТ 7242 | Подшипник |
Загрузка ...
|
|
| КПВ 05.415 | КПВ 05.415 | Шайба |
Загрузка ...
|
|
| КДН 02.103 | КДН 02.103 | Шкив УБ-250 |
Загрузка ...
|
|
| 3,2х20 ГОСТ 397 | 3,2х20 ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 4х20 ГОСТ 397 | 4х20 ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 5х40 ГОСТ 397 | 5х40 ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 2-12х8х32 ГОСТ 23360 | 2-12х8х32 ГОСТ 23360 | Шпонка |
Загрузка ...
|
|
| КПС-5.16.002-01 | КПС-5.16.002-01 | Втулка |
Загрузка ...
|
|
| В80 ГОСТ 13943 | В80 ГОСТ 13943 | Кольцо |
Загрузка ...
|
|
| М8х20 ГОСТ 7796 | М8х20 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| КДН 04.642 | КДН 04.642 | Вал |
Загрузка ...
|
|
| МЖТ-Ф-11.37.00.000-02 | МЖТ-Ф-11.37.00.000-02 | Вал карданный |
Загрузка ...
|
|
| КРН-2, 1.05.010 | КРН-2, 1.05.010 | Винт натяжной |
Загрузка ...
|
|
| КПРН-05.115 | КПРН-05.115 | Втулка |
Загрузка ...
|
|
| КПС-5.16.801-01 | КПС-5.16.801-01 | Втулка |
Загрузка ...
|
|
| М6 ГОСТ 5915 | М6 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| М24х2 ГОСТ 23360 | М24х2 ГОСТ 23360 | Гайка |
Загрузка ...
|
|
| М10х30 ГОСТ 7796 | М10х30 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| КРН-2, 1.05.402 | КРН-2, 1.05.402 | Крышка |
Загрузка ...
|
|
| КРН-2, 1.05.405 | КРН-2, 1.05.405 | Крышка |
Загрузка ...
|
|
| КЗНМ 11.401 | КЗНМ 11.401 | Крышка пружины |
Загрузка ...
|
|
| 1.2Ц6 ГОСТ 19853 | 1.2Ц6 ГОСТ 19853 | Масленка |
Загрузка ...
|
|
| 105.006.02.070 | 105.006.02.070 | Муфта 40-50л ГОСТ 12935-76 |
Загрузка ...
|
|
| КРН-2, 1.05.604 | КРН-2, 1.05.604 | Ось |
Загрузка ...
|
|
| МЖТ-10.00.00.616-03 | МЖТ-10.00.00.616-03 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
