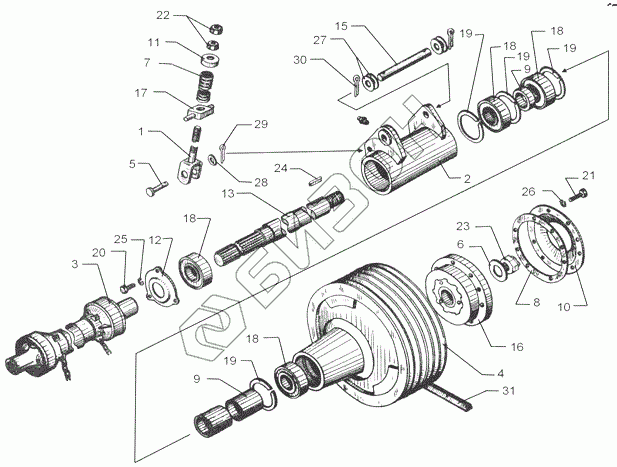

Графический каталог запасных частей к технике: Бобруйскагромаш КДН-210. КДН 02.000 Привод
1
2
3
4
5
6
7
8
9
9
10
11
12
13
15
16
17
18
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КРН-2, 1.05.010 | Винт натяжной |
Загрузка ...
|
|
| 2 | КДН 02.010 | Стакан |
Загрузка ...
|
|
| 3 | МЖТ-Ф-11.37.00.000-02 | Вал карданный |
Загрузка ...
|
|
| 4 | КДН 02.103 | Шкив УБ-250 |
Загрузка ...
|
|
| 5 | МЖТ-10.00.00.616-03 | Ось |
Загрузка ...
|
|
| 6 | КПВ 05.415 | Шайба |
Загрузка ...
|
|
| 7 | КДН 02.603 | Пружина |
Загрузка ...
|
|
| 8 | КРН-2, 1.05.001 | Прокладка |
Загрузка ...
|
|
| 9 | КДН 04.828-01 | Втулка |
Загрузка ...
|
|
| 10 | КРН-2, 1.05.402 | Крышка |
Загрузка ...
|
|
| 11 | КЗНМ 11.401 | Крышка пружины |
Загрузка ...
|
|
| 12 | КРН-2, 1.05.405 | Крышка |
Загрузка ...
|
|
| 13 | КДН 04.642 | Вал |
Загрузка ...
|
|
| 14 | КДН 04.828 | Втулка |
Загрузка ...
|
|
| 15 | КРН-2, 1.05.604 | Ось |
Загрузка ...
|
|
| 16 | 105.006.02.070 | Муфта 40-50л ГОСТ 12935-76 |
Загрузка ...
|
|
| 17 | КРН-2, 1.02.602 | Сухарь |
Загрузка ...
|
|
| 18 | 180508 | Подшипник |
Загрузка ...
|
|
| 19 | В80 | Кольцо |
Загрузка ...
|
|
| 20 | М8х20 | Болт |
Загрузка ...
|
|
| 21 | М10х30 | Болт |
Загрузка ...
|
|
| 22 | М16 | Гайка |
Загрузка ...
|
|
| 23 | ГВР 630.00.00.616 | Гайка |
Загрузка ...
|
|
| 24 | 2-12х8х32 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 25 | 8.56Г | Шайба |
Загрузка ...
|
|
| 26 | 10.65Г | Шайба |
Загрузка ...
|
|
| 27 | 16 | Шайба |
Загрузка ...
|
|
| 28 | 12 | Шайба |
Загрузка ...
|
|
| 29 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 30 | 4х20 | Шплинт |
Загрузка ...
|
|
| 31 | В/Б/-2800НVСх | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
