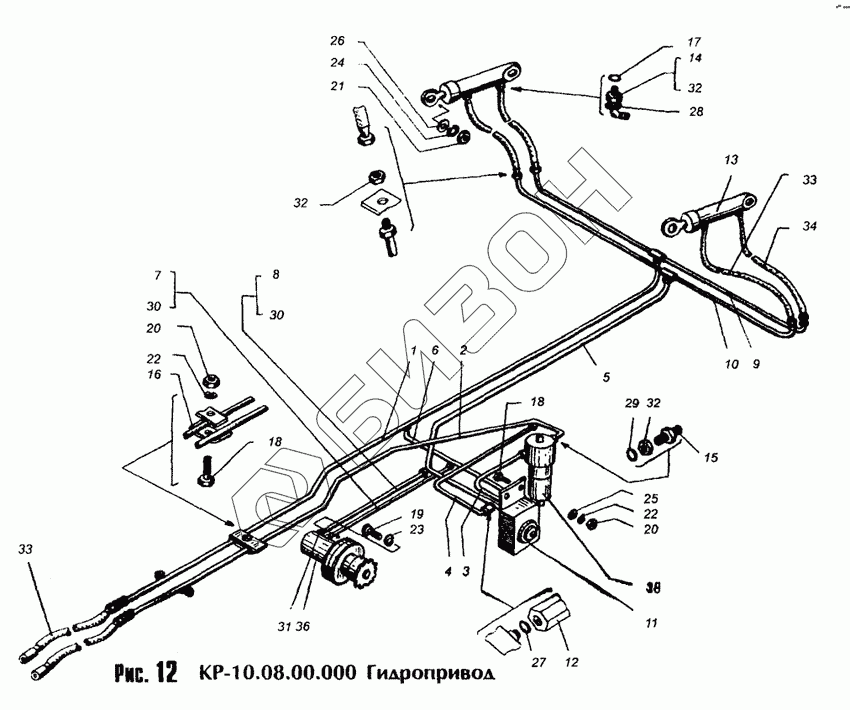

Графический каталог запасных частей к технике: Бобруйскагромаш КР-Ф-10. Гидропровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
32
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КР 10.08 01.000 | Трубопровод |
Загрузка ...
|
|
| 2 | КР 10.08.02.000 | Трубопровод |
Загрузка ...
|
|
| 3 | КР 10.08.03.000 | Трубопровод |
Загрузка ...
|
|
| 4 | КР 10.08.04.000 | Трубопровод |
Загрузка ...
|
|
| 5 | КР 10.08.06.000 | Трубопровод |
Загрузка ...
|
|
| 6 | КР 10.08.07.000 | Трубопровод |
Загрузка ...
|
|
| 7 | КР 10.08.08.000 | Трубопровод |
Загрузка ...
|
|
| 8 | КР 10.08.09.000 | Трубопровод |
Загрузка ...
|
|
| 9 | КР 10.08.11.000 | Трубопровод |
Загрузка ...
|
|
| 10 | КР 10.08.11.000-01 | Трубопровод |
Загрузка ...
|
|
| 11 | ПРТ 7А.08.01.000 | Регулятор |
Загрузка ...
|
|
| 12 | ПРТ 7А.08.02.000 | Клапан обратный |
Загрузка ...
|
|
| 13 | ПР 22.00.000 | Гидроцилиндр ОСТ 105-208-88 |
Загрузка ...
|
|
| 14 | РЖТ 12.07.010 | Угольник |
Загрузка ...
|
|
| 15 | ПРТ 7А.08.00.601 | Штуцер ввертный |
Загрузка ...
|
|
| 16 | ПРТ 7А.08.00.701 | Скоба |
Загрузка ...
|
|
| 17 | РЖТ 00.00.401 | Дроссель |
Загрузка ...
|
|
| 18 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 19 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 20 | М8.5915 | Гайка |
Загрузка ...
|
|
| 21 | М16.5915 | Гайка |
Загрузка ...
|
|
| 22 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 23 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 24 | 16.65Г.6402 | Шайба |
Загрузка ...
|
|
| 25 | 8.11371 | Шайба |
Загрузка ...
|
|
| 26 | 16.11371 | Шайба |
Загрузка ...
|
|
| 27 | 017-021-25-2-4.18829 | Кольцо |
Загрузка ...
|
|
| 28 | 017-021-25-2-2.18829 | Кольцо |
Загрузка ...
|
|
| 29 | 024-028-25-2-4.18829 | Кольцо |
Загрузка ...
|
|
| 30 | 20М1.23358 | Прокладка |
Загрузка ...
|
|
| 31 | Н 036.04.005 | Штуцер ввертный |
Загрузка ...
|
|
| 32 | Н 036.23.022 | Контрогайка |
Загрузка ...
|
|
| 33 | Н 036.83.090 | Рукав высокого давления |
Загрузка ...
|
|
| 34 | Н 036.63.100 | Рукав высокого давления |
Загрузка ...
|
|
| 35 | 2ФГМ32 10М. 2.053-1776 | Фильтр |
Загрузка ...
|
|
| 36 | МГП 80.00.000-03.23.2.1588 | Гидромотор МГП-160 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
