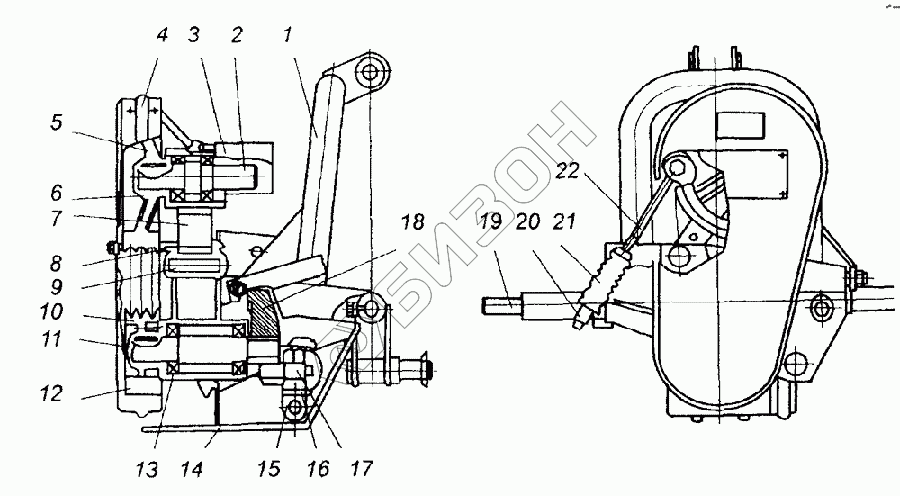

Графический каталог запасных частей к технике: Бобруйскагромаш КС-Ф-2.1Б-4. Рама с приводом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Рама | Рама |
Загрузка ...
|
|
| 2 | КЗНМ 11.613 | Вал приема мощности |
Загрузка ...
|
|
| 3 | Козырек | Козырек |
Загрузка ...
|
|
| 4 | Ограждение | Ограждение |
Загрузка ...
|
|
| 5 | КЗНМ 11.103 | Ведущий шкив |
Загрузка ...
|
|
| 6 | Регулировочные кольца | Регулировочные кольца |
Загрузка ...
|
|
| 7 | Кронштейн ведущего шкива | Кронштейн ведущего шкива |
Загрузка ...
|
|
| 8 | КЗНМ 11.604 | Шпилька |
Загрузка ...
|
|
| 9 | Ось | Ось |
Загрузка ...
|
|
| 10 | КЗНМ 11.106 | Ведомый шкив |
Загрузка ...
|
|
| 11 | КЗНМ 11.618 | Ведомый вал |
Загрузка ...
|
|
| 12 | В1060 | Ремень |
Загрузка ...
|
|
| 13 | 180528 | Подшипник |
Загрузка ...
|
|
| 14 | Кожух | Кожух |
Загрузка ...
|
|
| 15 | КЗНМ 11.201А | Корпус пальца эксцентрика |
Загрузка ...
|
|
| 16 | 60305 и 305 | Подшипники |
Загрузка ...
|
|
| 17 | КЗНМ 01.608А | Палец эксцентрика |
Загрузка ...
|
|
| 18 | КЗНМ 11.104 | Эксцентрик |
Загрузка ...
|
|
| 19 | Ось навески | Ось навески |
Загрузка ...
|
|
| 20 | Гайка | Гайка |
Загрузка ...
|
|
| 21 | КЗНМ 13.030 | Пружина |
Загрузка ...
|
|
| 22 | Натяжник | Натяжник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
