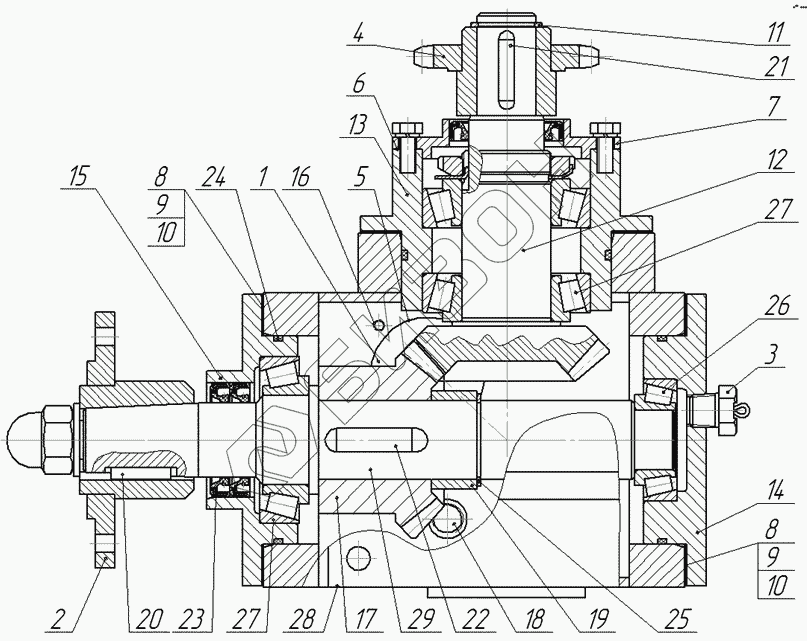

Графический каталог запасных частей к технике: Бобруйскагромаш МТТ-4У. Редуктор привода тарелки
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МВУ-4Ц.19.01.000 | Крышка |
Загрузка ...
|
|
| 2 | МВУ-4Ц.19.02.000 | Фланец |
Загрузка ...
|
|
| 3 | КДН 04.220 | Сапун |
Загрузка ...
|
|
| 4 | ОД-1.11.00.000-03 | Звёздочка |
Загрузка ...
|
|
| 5 | МВУ-4Ц.19.00.001 | Прокладка |
Загрузка ...
|
|
| 6 | МВУ-4Ц.19.00.002 | Прокладка |
Загрузка ...
|
|
| 7 | МВУ-4Ц.19.00.401 | Крышка |
Загрузка ...
|
|
| 8 | МВУ-4Ц.19.00.402 | Прокладка |
Загрузка ...
|
|
| 9 | МВУ-4Ц.19.00.402-01 | Прокладка S=0,15 |
Загрузка ...
|
|
| 10 | МВУ-4Ц.19.00.402-02 | Прокладка S=0,3 |
Загрузка ...
|
|
| 11 | ПР11.00.401 | Кольцо |
Загрузка ...
|
|
| 12 | МВУ-4Ц.19.00.601 | Вал-шестерня |
Загрузка ...
|
|
| 13 | МВУ-4Ц.19.00.602 | Стакан |
Загрузка ...
|
|
| 14 | МВУ-4Ц.19.00.603 | Стакан |
Загрузка ...
|
|
| 15 | МВУ-4Ц.19.00.604 | Стакан |
Загрузка ...
|
|
| 16 | МВУ-4Ц.19.00.606 | Шпилька |
Загрузка ...
|
|
| 17 | МВУ-4Ц.19.00.607 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | КДН 04.616 | Пробка |
Загрузка ...
|
|
| 19 | МВУ-4Ц.19.00.801 | Втулка |
Загрузка ...
|
|
| 20 | 3-6х6х28 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 21 | 3-8х7х32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 22 | 3-12х8х40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 23 | 1-38х58-3 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 24 | 100-106-36-2-1 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 25 | А40 хим.окс.прм. ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 26 | 7506Н ТУ 37.006.162-89 | Подшипник |
Загрузка ...
|
|
| 27 | 7509Н ТУ 37.006.162-89 | Подшипник |
Загрузка ...
|
|
| 28 | МВУ-4Ц.19.06.000 | Корпус (правый) |
Загрузка ...
|
|
| 28 | МВУ-4Ц.19.06.000-01 | Корпус (левый) |
Загрузка ...
|
|
| 29 | МВУ-4Ц.19.00.616 | Вал (правый) |
Загрузка ...
|
|
| 29 | МВУ-4Ц.19.00.616-01 | Вал (левый) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
