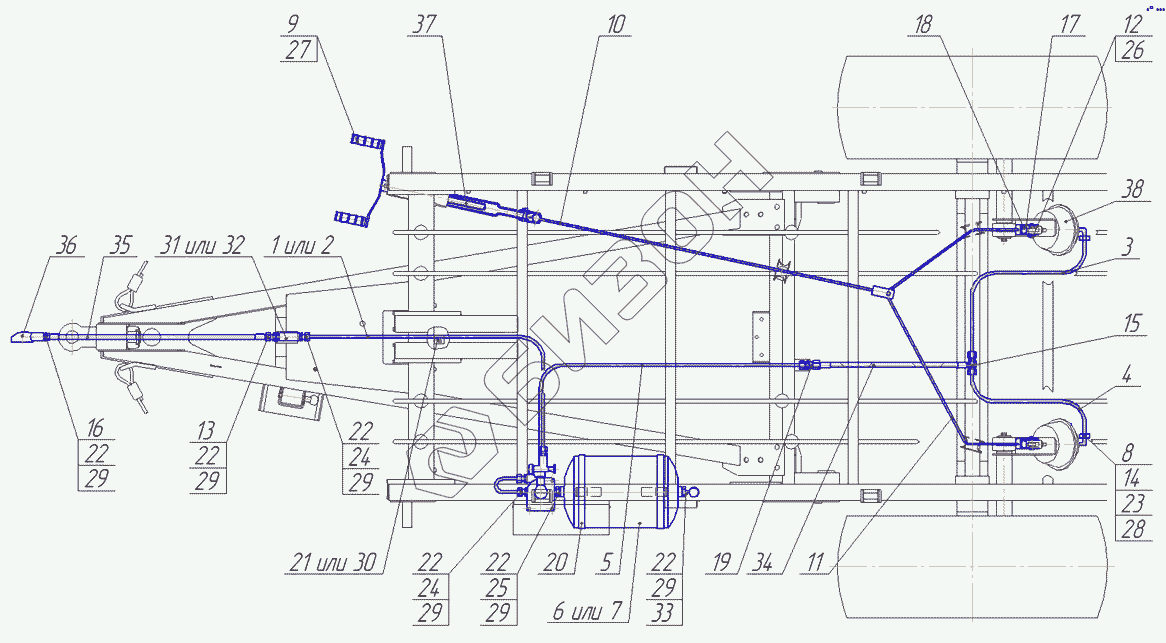

Графический каталог запасных частей к технике: Бобруйскагромаш МТТ-4У. Система тормозная
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
24
24
25
26
27
28
29
29
29
29
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | МВУ-4Ц.01.04.100-01 | Трубопровод подводящий |
Загрузка ...
|
|
| 3 | МВУ-4Ц.01.04.200 | Трубопровод |
Загрузка ...
|
|
| 4 | МВУ-4Ц.01.04.200-01 | Трубопровод |
Загрузка ...
|
|
| 5 | МВУ-4Ц.01.04.400А | Трубопровод |
Загрузка ...
|
|
| 6 | МЖТ-Ф-6.08.08.000-02 | Модуль |
Загрузка ...
|
|
| 7 | МТТ-Ф-19.27.23.000-04 | Модуль |
Загрузка ...
|
|
| 8 | ПРТ-7.06.04.000 | Угольник ввертный |
Загрузка ...
|
|
| 9 | ПРТ-10.30.030 | Рукоятка ручного тормоза |
Загрузка ...
|
|
| 10 | МВУ-4Ц.01.04.301 | Трос |
Загрузка ...
|
|
| 11 | МВУ-4Ц.01.04.301-01 | Трос |
Загрузка ...
|
|
| 12 | МЖТ-10.00.00.616-03 | Ось |
Загрузка ...
|
|
| 13 | МТТ-Ф-19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 14 | ПРТ-7.06.04.602 | Гайка |
Загрузка ...
|
|
| 15 | ПРТ-10.13.603 | Тройник |
Загрузка ...
|
|
| 16 | ПРТ-10.13.618 | Переходник |
Загрузка ...
|
|
| 17 | ПСТ-9.01.04.405 | Кронштейн |
Загрузка ...
|
|
| 18 | ПСТ-9.01.04.608 | Фиксатор |
Загрузка ...
|
|
| 19 | ШТ-3000.04.00.601 | Штуцер |
Загрузка ...
|
|
| 20 | 086СТ00-00.501 | Стремянка |
Загрузка ...
|
|
| 21 | 086СТ00-00.505 | Скоба |
Загрузка ...
|
|
| 22 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 23 | 086СТ-509-01 | Шайба |
Загрузка ...
|
|
| 24 | 086СТ00-00.603 | Штуцер |
Загрузка ...
|
|
| 25 | 086СТ00-00.606 | Пробка |
Загрузка ...
|
|
| 26 | 3.2 20.019 ГОСТ397-79 | Шплинт |
Загрузка ...
|
|
| 27 | 16m6 45 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 28 | 013-016-19-2-2 ГОСТ 18829-77 | Кольцо |
Загрузка ...
|
|
| 29 | 020-025-30-2-4 ГОСТ 18829-77 | Кольцо |
Загрузка ...
|
|
| 30 | 1-12 2.5 30 ОСТ 105-328-77 | Скоба |
Загрузка ...
|
|
| 31 | 12.351.1310 ОСТ37.001.085-96 | Фильтр |
Загрузка ...
|
|
| 32 | 105.069.04.000 ТУ 23.7.086-014-90 | Фильтр магистральный |
Загрузка ...
|
|
| 33 | 105.069.05.000 ТУ 23.7.086-015-90 | Клапан контрольного вывода |
Загрузка ...
|
|
| 34 | 105.069.41.000-02 ТУ 23.7.086-25-91 | Шланг L=700 |
Загрузка ...
|
|
| 35 | 05.069.46.000-05 ТУ 23.7.086-25-91 | Шланг L=1500 |
Загрузка ...
|
|
| 36 | 105.069.51.000 ТУ 23.118.343-93 | Головка соединительная В |
Загрузка ...
|
|
| 37 | МВУ-4Ш.01.10.400 | Гайка с винтом |
Загрузка ...
|
|
| 38 | 30.3519010-30 | Камера тормозная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
