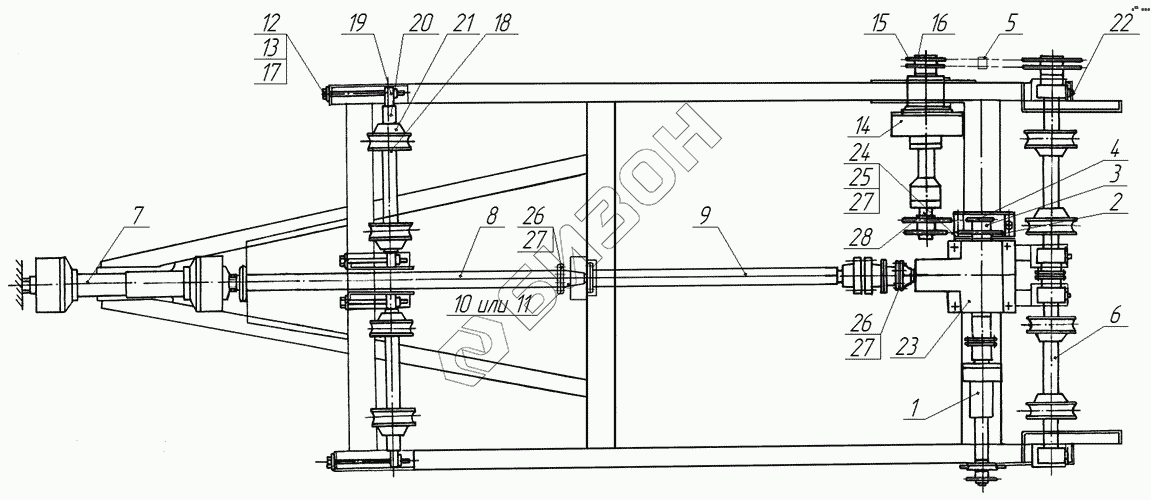

Графический каталог запасных частей к технике: Бобруйскагромаш МТТ-4У. Трансмиссия
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МВУ-4Ц.01.02.010 | Вал привода разбрасывателя |
Загрузка ...
|
|
| 2 | ПРТ-10.02.434А-05 | Диск зубчатый z=22, t=25,4 |
Загрузка ...
|
|
| 3 | МВУ-4Ц.01.02.814 | Ступица |
Загрузка ...
|
|
| 4 | ПРТ-10.02.454 | Диск зубчатый z=14, t=25,4 |
Загрузка ...
|
|
| 5 | Натяжное устройство | Натяжное устройство |
Загрузка ...
|
|
| 6 | Вал | Вал |
Загрузка ...
|
|
| 7 | МЖТ-Ф-11.37.00.000-03 | Вал карданный |
Загрузка ...
|
|
| 8 | ПРТ-7А.06.01.000 | Вал передний |
Загрузка ...
|
|
| 9 | ПРТ-7А.06.02.000-01 | Вал задний с муфтой |
Загрузка ...
|
|
| 10 | ПРТ-7А.06.05.000 | Полумуфта |
Загрузка ...
|
|
| 11 | ПРТ-7А.06.05.301 | Полумуфта |
Загрузка ...
|
|
| 12 | ПРТ-7А.16.02.000 | Болт |
Загрузка ...
|
|
| 13 | ПРТ-7А.16.03.000 | Гайка |
Загрузка ...
|
|
| 14 | ПРТ-7А.16.20.000 | Редуктор |
Загрузка ...
|
|
| 15 | МВУ-4Ц.01.02.040 | Звёздочка |
Загрузка ...
|
|
| 16 | ПР-11.00.401-03 | Кольцо |
Загрузка ...
|
|
| 17 | ПРТ-7А.16.00.402 | Платик |
Загрузка ...
|
|
| 18 | ПРТ-7А.16.00.401 | Кольцо |
Загрузка ...
|
|
| 19 | МВУ-4Ш.01.01.601 | Вал |
Загрузка ...
|
|
| 20 | МВУ-4Ш.01.01.802 | Втулка |
Загрузка ...
|
|
| 21 | ПРТ-7А.16.05.000 | Звёздочка ведомая |
Загрузка ...
|
|
| 22 | ПРТ-7А.16.00.403 | Заглушка |
Загрузка ...
|
|
| 23 | Н094.40.000-327 | Редуктор ТУ23.2.467-77 |
Загрузка ...
|
|
| 24 | ПР-25,4-60 ГОСТ 13568-97 | Цепь L=990,6 (39 звеньев) |
Загрузка ...
|
|
| 25 | П- ПР-25,4-60 ГОСТ 13568-97 | Звено |
Загрузка ...
|
|
| 26 | ПР-25,4-60 ГОСТ 13568-97 | Цепь L=990,6 (39 звеньев) |
Загрузка ...
|
|
| 27 | С- ПР-25,4-60 ГОСТ 13568-97 | Звено |
Загрузка ...
|
|
| 28 | Вал | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
