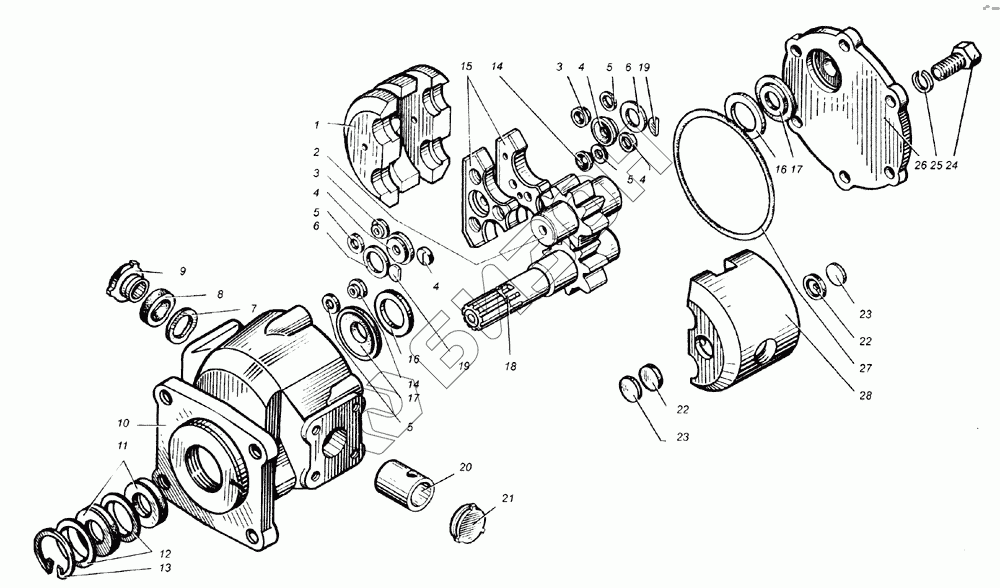

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-10. Гидромотор ГМШ-32.1233
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НШ 32-3-02 | Обойма поджимная |
Загрузка ...
|
|
| 2 | НШ 32-3-05 | Шестерня ведомая |
Загрузка ...
|
|
| 3 | НШ 50-2-22 | Манжета торцового уплотнения |
Загрузка ...
|
|
| 4 | ГМШ 32-03 | Манжета торцового уплотнения |
Загрузка ...
|
|
| 5 | НШ 50-2-25 | Кольцо предохранительное |
Загрузка ...
|
|
| 6 | НШ 50-2-24 | Кольцо предохранительное |
Загрузка ...
|
|
| 7 | НШ 32-3-06 | Пластина опорная |
Загрузка ...
|
|
| 8 | НШ 32-3-08 | Манжета радиального уплотнения |
Загрузка ...
|
|
| 9 | НШ 32-2-08 | Пробка |
Загрузка ...
|
|
| 10 | ГМШ 32-2-01 | Корпус |
Загрузка ...
|
|
| 11 | 1-25x42.8752 | Манжета |
Загрузка ...
|
|
| 12 | НШ 50-2-20 | Кольцо опорное |
Загрузка ...
|
|
| 13 | НШ 50-2-18 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 14 | НШ 50-2-23 | Манжета торцового уплотнения |
Загрузка ...
|
|
| 15 | НШ 50-3-07 | Платик |
Загрузка ...
|
|
| 16 | НШ 50-2-14 | Кольцо предохранительное |
Загрузка ...
|
|
| 17 | 50К-13 | Манжета |
Загрузка ...
|
|
| 18 | НШ 32-3-04 | Шестерня ведущая |
Загрузка ...
|
|
| 19 | ГМШ 32-04 | Пластина |
Загрузка ...
|
|
| 20 | НШ 32-3-09 | Втулка центрирующая |
Загрузка ...
|
|
| 21 | НШ 32-3-07 | Пробка |
Загрузка ...
|
|
| 22 | НШ 100-2-11 | Манжета торцового уплотнения |
Загрузка ...
|
|
| 23 | НШ 1002-10 | Пластина |
Загрузка ...
|
|
| 24 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 25 | 10.6402 | Шайба |
Загрузка ...
|
|
| 26 | ГМШ 32-2-02 | Крышка |
Загрузка ...
|
|
| 27 | 112-118-36.9833 | Кольцо |
Загрузка ...
|
|
| 28 | ГМШ 32-2-03 | Обойма подшипниковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
