Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-10. Насос вакуумный 1.0-2У.13783
1
2
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23

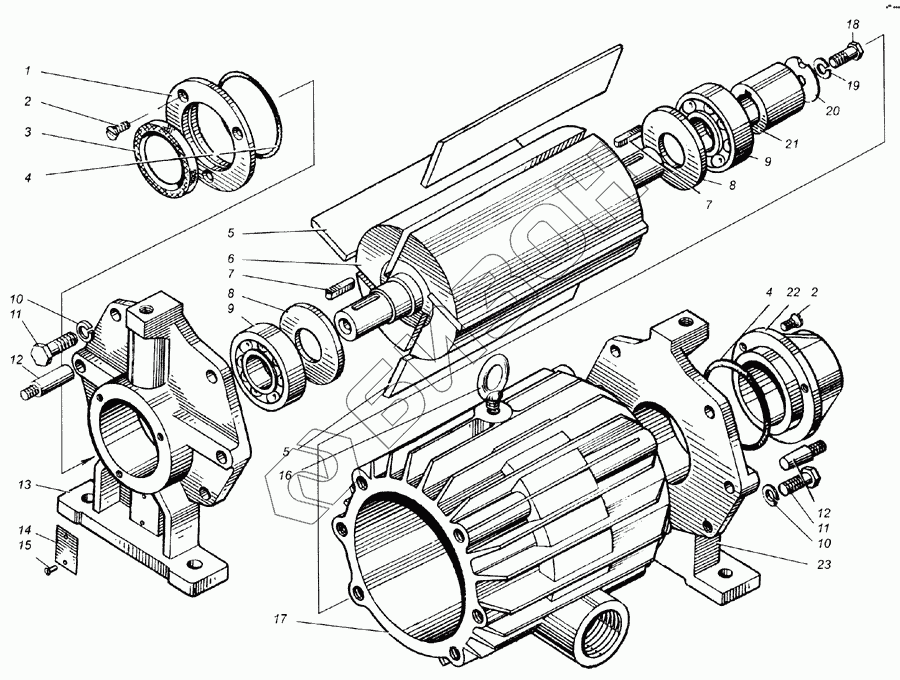

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УВА 04.002 | Крышка |
Загрузка ...
|
|
| 2 | М6х12.17475 | Винт |
Загрузка ...
|
|
| 3 | 1.1-45x65-3.8752 | Манжета |
Загрузка ...
|
|
| 4 | УВА 01.005 | Прокладка |
Загрузка ...
|
|
| 5 | УВБ 01.001А | Лопатка |
Загрузка ...
|
|
| 6 | УВБ 01.010 | Ротор |
Загрузка ...
|
|
| 7 | 8x7x32.8789 | Шпонка |
Загрузка ...
|
|
| 8 | УВА 01.106Б | Шайба |
Загрузка ...
|
|
| 9 | 306.8338 | Подшипник |
Загрузка ...
|
|
| 10 | 10.6402 | Шайба |
Загрузка ...
|
|
| 11 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 12 | УВА 01.611 | Штифт |
Загрузка ...
|
|
| 13 | УВБ 02.102 | Крышка |
Загрузка ...
|
|
| 14 | УВА 12.401 | Табличка |
Загрузка ...
|
|
| 15 | 3х5.37АД.10299 | Заклепка |
Загрузка ...
|
|
| 16 | М8.4751 | Рым-болт |
Загрузка ...
|
|
| 17 | УВА 12.101 | Корпус |
Загрузка ...
|
|
| 18 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 19 | 8.6402 | Шайба |
Загрузка ...
|
|
| 20 | УВА 01.401 | Шайба |
Загрузка ...
|
|
| 21 | УВА 12.012 | Втулка |
Загрузка ...
|
|
| 22 | УВА 04.001 | Колпачок |
Загрузка ...
|
|
| 23 | УВА 12.102 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
