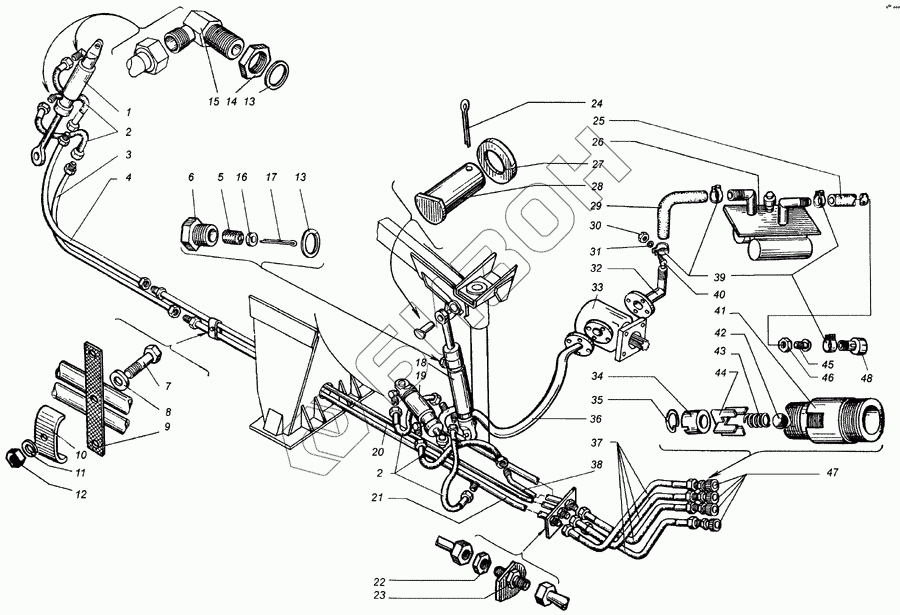

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-10. Система гидравлическая
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 50x28-160.105.208 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | Н.036.83.030 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | МЖТ 10.22.00.000-01 | Трубопровод |
Загрузка ...
|
|
| 4 | МЖТ 10.22.00.000 | Трубопровод |
Загрузка ...
|
|
| 5 | 10.6309 | Нитка |
Загрузка ...
|
|
| 6 | РЖУ 05.616 | Корпус сапуна |
Загрузка ...
|
|
| 7 | М8х40.7796 | Болт |
Загрузка ...
|
|
| 8 | 8.11371 | Шайба |
Загрузка ...
|
|
| 9 | РЖТ 12.001 | Прокладка |
Загрузка ...
|
|
| 10 | РЖТ 12.406 | Скоба |
Загрузка ...
|
|
| 11 | 8.6402 | Шайба |
Загрузка ...
|
|
| 12 | М8.5915 | Гайка |
Загрузка ...
|
|
| 13 | 017-021-25.9833 | Кольцо |
Загрузка ...
|
|
| 14 | Н.036.23.022 | Гайка |
Загрузка ...
|
|
| 15 | РЖТ 12.07.000 -01 | Угольник ввертный |
Загрузка ...
|
|
| 16 | Н.036.75.001 | Шайба |
Загрузка ...
|
|
| 17 | 3,2x28.397 | Шплинт |
Загрузка ...
|
|
| 18 | 50x28-320.105.208 | Гидроцилиндр |
Загрузка ...
|
|
| 19 | 50x28-250.105.208 | Гидроцилиндр |
Загрузка ...
|
|
| 20 | МЖТ 10.20.00.000 | Трубопровод |
Загрузка ...
|
|
| 21 | МЖТ 10.21.00.000 | Трубопровод |
Загрузка ...
|
|
| 22 | М20х1,5.59 16 | Гайка |
Загрузка ...
|
|
| 23 | РЖН 16.08.00.601 | Штуцер проходной |
Загрузка ...
|
|
| 24 | 4x40.397 | Шплинт |
Загрузка ...
|
|
| 25 | МЖТ 16.00.00.005 | Шланг |
Загрузка ...
|
|
| 26 | МЖТ 10 17.00.000 | Змеевик |
Загрузка ...
|
|
| 27 | 24.11371 | Шайба |
Загрузка ...
|
|
| 28 | РЖТ 00.00.608 | Ось |
Загрузка ...
|
|
| 29 | МЖТ 10.00.00.003 | Шланг |
Загрузка ...
|
|
| 30 | М6.5915 | Гайка |
Загрузка ...
|
|
| 31 | 6.6402 | Шайба |
Загрузка ...
|
|
| 32 | РЖТ 08.020 -01 | Колено |
Загрузка ...
|
|
| 33 | ГМШ-32.1233 | Гидромотор |
Загрузка ...
|
|
| 34 | Н.036.52.103 | Втулка опорная |
Загрузка ...
|
|
| 35 | Н.036.52.102 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | МЖТ 10.19.00.000 | Трубопровод |
Загрузка ...
|
|
| 37 | Н.036.85.270 | Рукав высокого давления |
Загрузка ...
|
|
| 38 | МЖТ 10.24.00.000 | Трубопровод |
Загрузка ...
|
|
| 39 | МЖТ 16.25 00.000 | Хомут |
Загрузка ...
|
|
| 40 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 41 | Н.036.52.201 | Корпус правый |
Загрузка ...
|
|
| 42 | Ш16. 669Н.3722 | Шарик- |
Загрузка ...
|
|
| 43 | Н.036.50.104 | Пружина |
Загрузка ...
|
|
| 44 | Н.036.52.110 | Крестовина |
Загрузка ...
|
|
| 45 | МЖТ 16.00.00.801 | Ниппель |
Загрузка ...
|
|
| 46 | Н.036.52.202 | Гайка накидная |
Загрузка ...
|
|
| 47 | Н.036.52.200 | Корпус в сборе |
Загрузка ...
|
|
| 48 | МЖТ 10.35.00.000 | Переходник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
