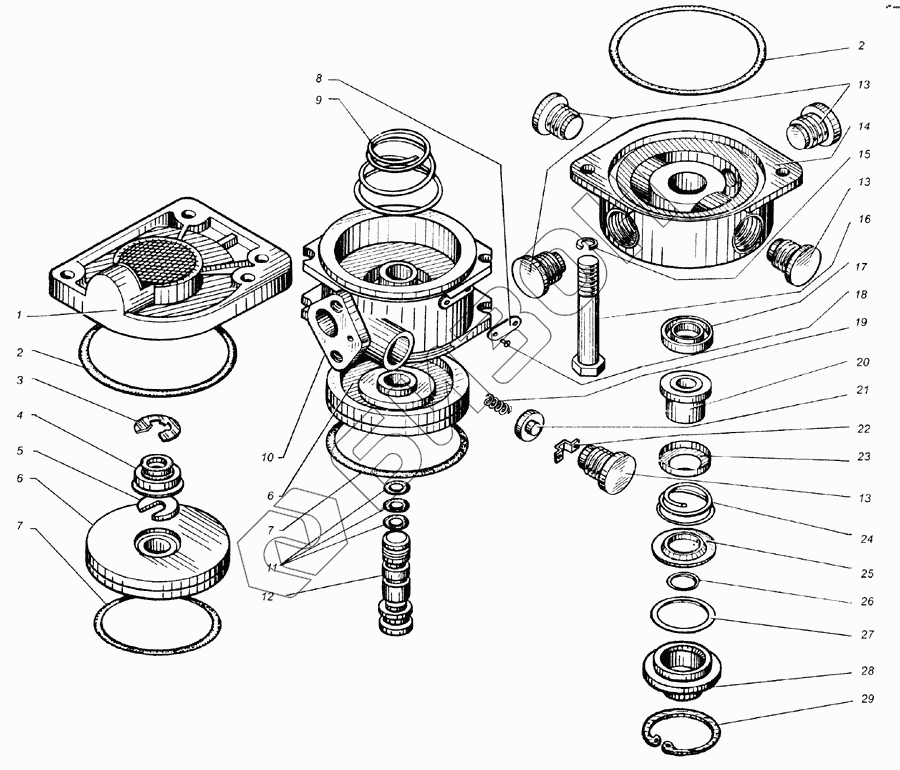

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-10. Воздухораспределитель
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11.3531026 -40 | Крышка верхняя |
Загрузка ...
|
|
| 2 | 11.3531084 | Кольцо |
Загрузка ...
|
|
| 3 | 12-081.11648 | Шайба |
Загрузка ...
|
|
| 4 | 11.3531047 | Фиксатор |
Загрузка ...
|
|
| 5 | 11.3531046-11 | Сухарь |
Загрузка ...
|
|
| 6 | 11.3531028-20 | Поршень |
Загрузка ...
|
|
| 7 | 082-090-46.9833 | Кольцо |
Загрузка ...
|
|
| 8 | 11.3531198-20 | Табличка |
Загрузка ...
|
|
| 9 | 200-3514095 | Пружина |
Загрузка ...
|
|
| 10 | 11.3531022-40 | Корпус |
Загрузка ...
|
|
| 11 | 012-016-25.9833 | Кольцо |
Загрузка ...
|
|
| 12 | 11.3531032-30 | Шток |
Загрузка ...
|
|
| 13 | 305133-П | Пробка транспортная |
Загрузка ...
|
|
| 14 | 11.3531054-40 | Крышка нижняя |
Загрузка ...
|
|
| 15 | 10Л.6402 | Шайба |
Загрузка ...
|
|
| 16 | М10x80.17473 | Винт |
Загрузка ...
|
|
| 17 | 100-3514023 | Кольцо клапана |
Загрузка ...
|
|
| 18 | 12.3520097 | Заклепка 2,5x5 |
Загрузка ...
|
|
| 19 | 11.3531102-11 | Пружина клапана |
Загрузка ...
|
|
| 20 | 100-3514042 | Корпус клапана |
Загрузка ...
|
|
| 21 | 11.3531070-10 | Клапан |
Загрузка ...
|
|
| 22 | 11.3531058-10 | Упор пружинный |
Загрузка ...
|
|
| 23 | 100-3514024 | Колпачок |
Загрузка ...
|
|
| 24 | 100-3514026 | Пружина |
Загрузка ...
|
|
| 25 | 100-3514027 | Кольцо опорное |
Загрузка ...
|
|
| 26 | 100-3514028 | Кольцо 20,3x2,4 |
Загрузка ...
|
|
| 27 | 100-3536029 | Кольцо 32x3 |
Загрузка ...
|
|
| 28 | 11.3531090-10 | Окно выпускное |
Загрузка ...
|
|
| 29 | 45x1,75 | Кольцо упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
