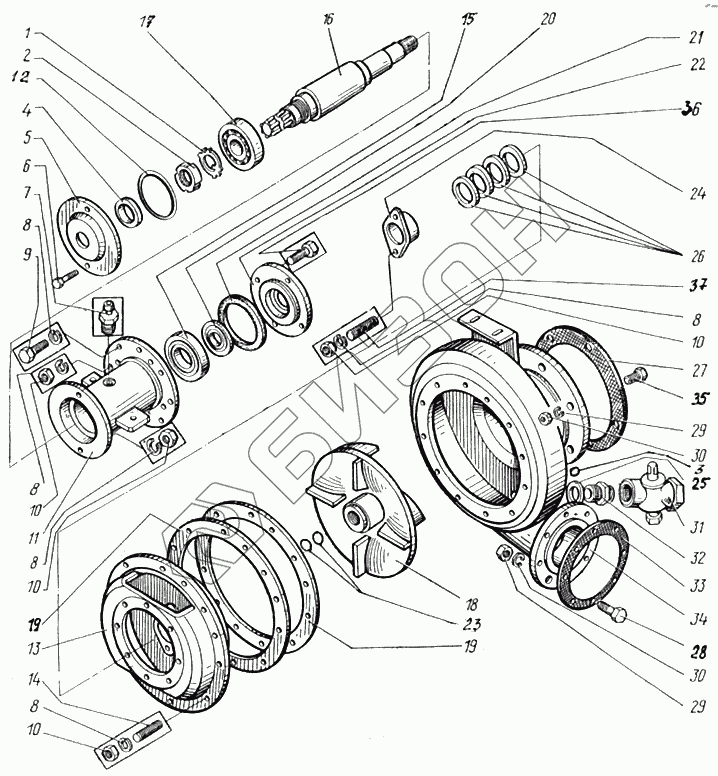

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-11. Насос МЖТ16.40.00.000-01
1
2
3
4
5
6
7
8
8
8
8
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 56х1,5 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 2 | ВМ56х2 ГОСТ 11871-89 | Гайка |
Загрузка ...
|
|
| 3 | 038-046-46 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 4 | 1.2-50х70-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 5 | Н 026.179А-03 | Крышка подшипника |
Загрузка ...
|
|
| 6 | М10х35 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 7 | 1.2.Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 8 | 10 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М10х30 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 10 | М10 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | МЖТ-16.40.00.101 | Корпус подшипника |
Загрузка ...
|
|
| 12 | МЖТ-16.40.00.003 | Прокладка |
Загрузка ...
|
|
| 13 | МЖТ-16.40.00.102А | Крышка |
Загрузка ...
|
|
| 14 | М10х30 ГОСТ 22032-76 | Шпилька |
Загрузка ...
|
|
| 15 | 213 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 16 | МЖТ-16.40.00.607 | Вал |
Загрузка ...
|
|
| 17 | 312 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 18 | МЖТ-16.41.02.000 | Колесо насоса |
Загрузка ...
|
|
| 19 | МЖТ-16.40.00.001-02 | Прокладка |
Загрузка ...
|
|
| 20 | 1.2-60х85-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 21 | ПРТ10.02.003 | Прокладка |
Загрузка ...
|
|
| 22 | МЖТ-16.40.00.401 | Крышка |
Загрузка ...
|
|
| 23 | МЖТ-16.40.00.405 | Прокладка |
Загрузка ...
|
|
| 24 | МЖТ-16.40.00.103 | Крышка |
Загрузка ...
|
|
| 25 | МЖТ-16.40.00.605 | Контргайка |
Загрузка ...
|
|
| 26 | АПП8х8 ГОСТ 5152-84 | Набивка |
Загрузка ...
|
|
| 27 | МЖТ-10.00.00.001-01 | Прокладка |
Загрузка ...
|
|
| 28 | М16х40 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 16 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | М16 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | ДУ40.03.33015-040 ТУ26-07-1396-87 | Кран |
Загрузка ...
|
|
| 32 | МЖТ-16.40.00.801 | Переходник |
Загрузка ...
|
|
| 33 | МЖТ-10.00.00.001 | Прокладка |
Загрузка ...
|
|
| 34 | МЖТ-16.40.01.000-01 | Корпус насоса |
Загрузка ...
|
|
| 35 | М16х60 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 36 | М40х45 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 37 | М10х40 ГОСТ 22032-76 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
