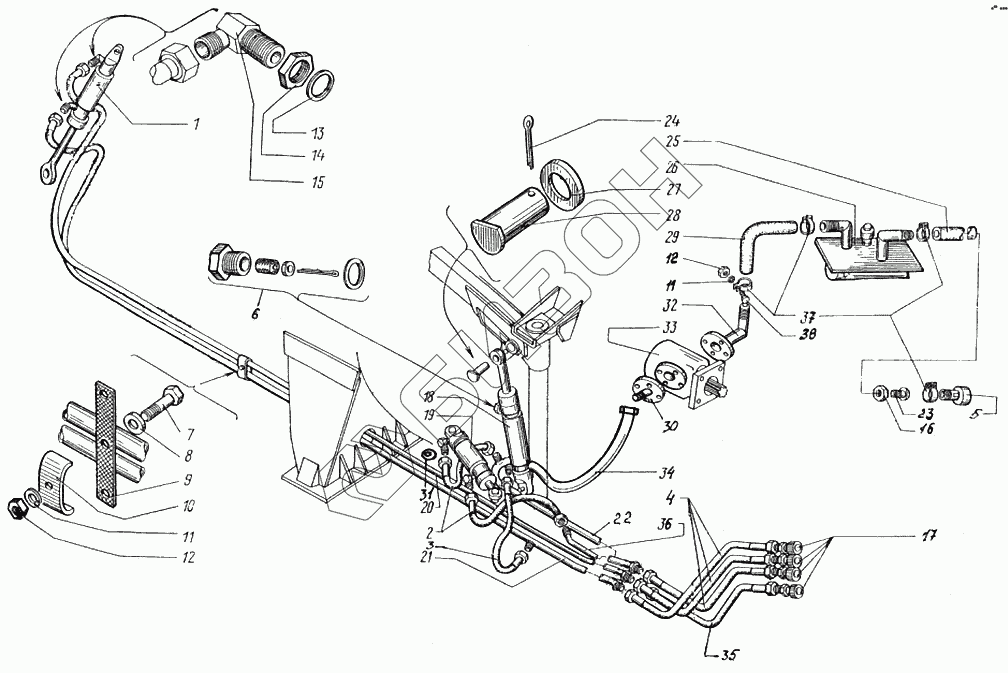

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-11. Система гидравлическая
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПР 22.00.000 | Гидроцилиндр ОСТ 105-208-88 |
Загрузка ...
|
|
| 2 | РВД 08.21.20.545 ТУРБ 700091832.014-2003 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | РВД 08.21.20.845 ТУРБ 700091832.014-2003 | Рукав высокого давления |
Загрузка ...
|
|
| 4 | РВД 08.21.20.2045 ТУРБ 700091832.014-2003 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | МЖТ-10.00.00.607 | Переходник |
Загрузка ...
|
|
| 6 | РЖУ 05.300 | Сапун выносной цилиндров |
Загрузка ...
|
|
| 7 | М8х40 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 8 | А8 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | РЖТ 12.001 | Прокладка |
Загрузка ...
|
|
| 10 | РЖТ 12.406 | Скоба |
Загрузка ...
|
|
| 11 | 8 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | М8 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 017-021-25 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 14 | Н 036.23.022 | Контрогайка |
Загрузка ...
|
|
| 15 | РЖТ 12.07.010-01 | Угольник ввертный |
Загрузка ...
|
|
| 16 | Н 036.55.202 | Контргайка |
Загрузка ...
|
|
| 17 | У3.036.50.Б М1-01 ТУBY 200167257.077-2005 | Устройство запорное |
Загрузка ...
|
|
| 18 | ПР 22.00.000-03 | Гидроцилиндр 3-50х28-320 |
Загрузка ...
|
|
| 19 | ПР 22.00.000-02 | Гидроцилиндр 3-50х28-250 |
Загрузка ...
|
|
| 20 | МЖТ-Ф-11.04.00.000-01 | Трубопровод |
Загрузка ...
|
|
| 21 | МЖТ-Ф-11.04.00.000 | Трубопровод |
Загрузка ...
|
|
| 22 | МЖТ-Ф-11.07.00.000 | Трубопровод |
Загрузка ...
|
|
| 23 | МЖТ-16.00.00.801 | Ниппель |
Загрузка ...
|
|
| 24 | 5х50 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | МЖТ-16.00.00.005 | Шланг |
Загрузка ...
|
|
| 26 | МЖТ-10.81.00.000 | Змеевик |
Загрузка ...
|
|
| 27 | А24 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | РЖТ 00.00.608 | Ось |
Загрузка ...
|
|
| 29 | МЖТ 10.00.00.003 | Шланг |
Загрузка ...
|
|
| 30 | МЖТ-16.42.00.000 | Переходник |
Загрузка ...
|
|
| 31 | РЖТ 00.00.401 | Дроссель |
Загрузка ...
|
|
| 32 | МЖТ 16.36.00.000 | Трубопровод |
Загрузка ...
|
|
| 33 | ГМШ-32-3-Л | Гидромотор |
Загрузка ...
|
|
| 34 | МЖТ 10.92.00.000 | Трубопровод |
Загрузка ...
|
|
| 35 | Н 036.85.270 | Рукав высокого давления |
Загрузка ...
|
|
| 36 | МЖТ-Ф-11.10.00.000 | Трубопровод |
Загрузка ...
|
|
| 37 | МЖТ 16.25.00.000 | Хомут |
Загрузка ...
|
|
| 38 | М8х25 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
