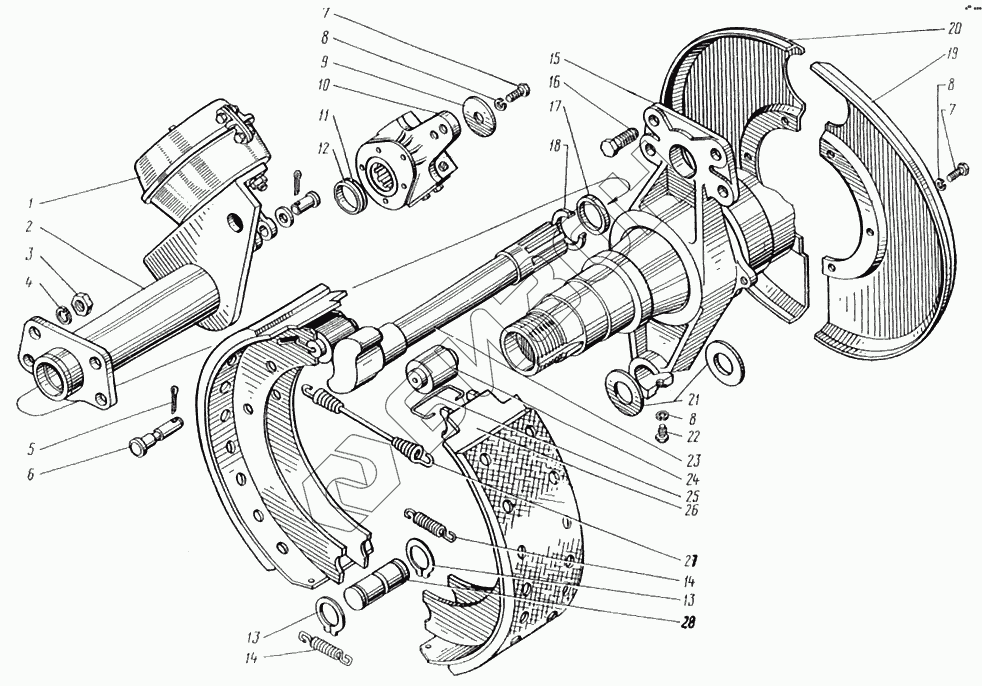

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-11. Тормоза
1
2
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30.3519010-30 | Камера тормозная |
Загрузка ...
|
|
| 2 | Н129.00.050 | Кронштейн |
Загрузка ...
|
|
| 2 | Н129.00.070 | Кронштейн с втулками правый |
Загрузка ...
|
|
| 3 | М14 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 14 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 3,2х20 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 6 | Н129.00.617 | Палец |
Загрузка ...
|
|
| 7 | М10х20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 8 | 10 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | Н129.00.421 | Шайба |
Загрузка ...
|
|
| 10 | 105.082.01.070 | Рычаг регулировочный |
Загрузка ...
|
|
| 11 | Н129.00.419 | Прокладка |
Загрузка ...
|
|
| 12 | Н129.00.419-01 | Прокладка |
Загрузка ...
|
|
| 13 | Б-32 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 14 | Н129.00.616 | Пружина |
Загрузка ...
|
|
| 15 | ПРТ 10.03.050 | Цапфа балансира |
Загрузка ...
|
|
| 16 | М14х45 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 17 | 038-046-46 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 18 | Н129.00.803 | Втулка распорная |
Загрузка ...
|
|
| 19 | Н129.00.418 | Щит |
Загрузка ...
|
|
| 20 | Н129.00.418-01 | Щит |
Загрузка ...
|
|
| 21 | Н129.00.421-01 | Шайба |
Загрузка ...
|
|
| 22 | Н129.00.615 | Болт стопорный |
Загрузка ...
|
|
| 23 | 771Б-3502111 | Кулак правого тормоза разжимной |
Загрузка ...
|
|
| 24 | Н129.00.602 | Ролик |
Загрузка ...
|
|
| 25 | Н129.00.603 | Стопор |
Загрузка ...
|
|
| 26 | Н129.00.030 | Колодка с накладкой |
Загрузка ...
|
|
| 27 | Н129.00.110 | Пружина |
Загрузка ...
|
|
| 28 | Н129.00.618 | Ось колодки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
