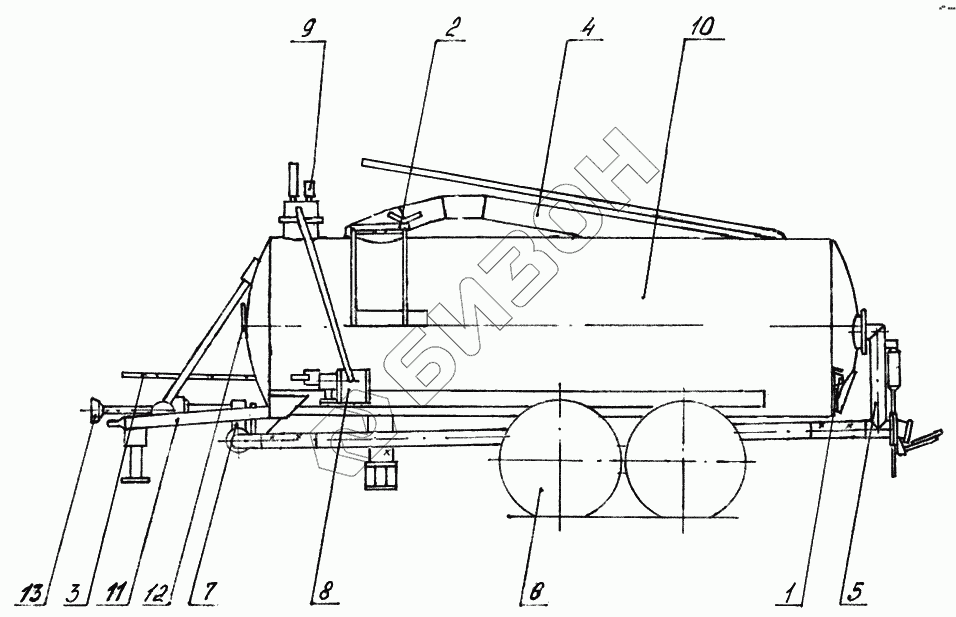

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-6. Общий вид (схема)
1
2
2
2
2
3
4
4
4
4
5
5
5
6
6
7
8
8
8
8
9
10
11
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Электрооборудование | Электрооборудование |
Загрузка ...
|
|
| 2 | РЖН 19.00.000-01 | Крышка люка в сборе |
Загрузка ...
|
|
| 2 | РЖТ 65.000 | Болт откидной |
Загрузка ...
|
|
| 2 | РЖТ 31.00.000 | Гайка |
Загрузка ...
|
|
| 2 | РЖТ 00.006 | Уплотнение |
Загрузка ...
|
|
| 3 | Система гидравлическая | Система гидравлическая |
Загрузка ...
|
|
| 4 | МЖТ-Ф-6.15.00.000 | Стойка |
Загрузка ...
|
|
| 4 | МЖТ-Ф-6.16.00.000 | Штанга |
Загрузка ...
|
|
| 4 | МЖТ-Ф-6.06.00.000 | Рукав заправочный |
Загрузка ...
|
|
| 4 | МЖТ-10.29.00.000 | Клапан |
Загрузка ...
|
|
| 5 | Коммуникация с напорным трубопроводом | Коммуникация с напорным трубопроводом |
Загрузка ...
|
|
| 5 | МЖТ-10.14.00.000-02 | Коммуникация |
Загрузка ...
|
|
| 5 | МЖТ-Ф-6.00.00.002 | Трубопровод |
Загрузка ...
|
|
| 6 | ПРТ-10.03.000-17 | Балансир с колесами |
Загрузка ...
|
|
| 6 | ПРТ-10.03.000-16 | Балансир с колесами |
Загрузка ...
|
|
| 7 | МЖТ-16.40.00.000-01 | Насос центробежный |
Загрузка ...
|
|
| 8 | Установка вакуумная | Установка вакуумная с клапанами жидкостными и предохранительным вакуумным |
Загрузка ...
|
|
| 8 | МЖТ-Ф-6.44.00.000 | Установка вакуумная |
Загрузка ...
|
|
| 8 | МЖТ-Ф-11.50.00.000-01 | Влагоотделитель |
Загрузка ...
|
|
| 8 | РЖТ 08.050 | Шар |
Загрузка ...
|
|
| 9 | РЖТ 84.00.000 | Клапан предохранительный вакуумный |
Загрузка ...
|
|
| 10 | МЖТ-Ф-6.01.00.000М | Цистерна |
Загрузка ...
|
|
| 11 | МЖТ-Ф-6.46.00.000 | Дышло |
Загрузка ...
|
|
| 11 | МЖТ-Ф-6.41.00.000 | Стойка |
Загрузка ...
|
|
| 11 | ПСТ-9.01.11.000 | Опора регулируемая |
Загрузка ...
|
|
| 11 | МЖТ-Ф-6.42.00.000 | Упор |
Загрузка ...
|
|
| 12 | МЖТ-10.44.00.000 | Уровнемер |
Загрузка ...
|
|
| 13 | МЖТ-Ф-11.37.00.000 | Кардан передний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
