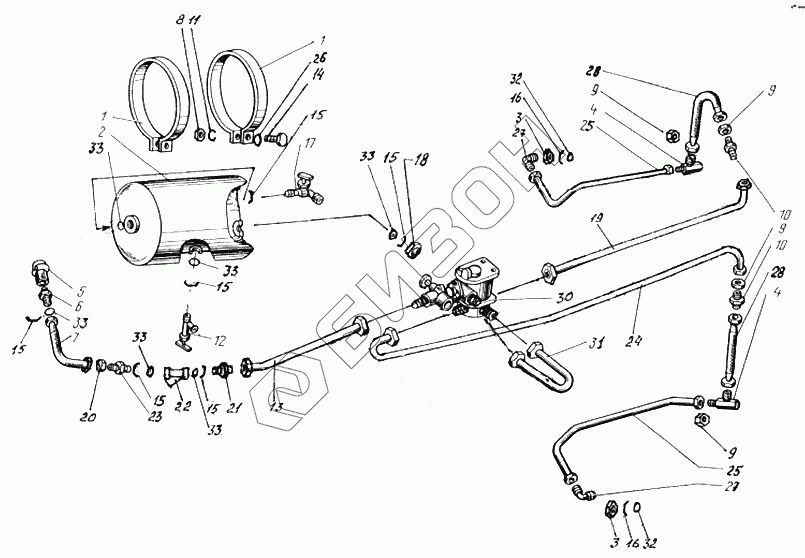

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-6. Система тормозная
1
1
2
3
3
4
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
30
31
32
32
33
33
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПРТ-10.13.501 | Стремянка |
Загрузка ...
|
|
| 2 | 105.069.17.000 ТУ 23.7.086.024-91 | Ресивер |
Загрузка ...
|
|
| 3 | ПРТ-7.06.04.602 | Гайка |
Загрузка ...
|
|
| 4 | МЖТ-Ф-6.08.00.601 | Штуцер |
Загрузка ...
|
|
| 5 | 105.069.51.000 ТУ 23.118.343-93 | Головка соединительная В |
Загрузка ...
|
|
| 6 | ПРТ-10.13.618 | Переходник |
Загрузка ...
|
|
| 7 | 105.069.46.000-02 ТУ 23.7.086.025-91 | Шланг |
Загрузка ...
|
|
| 8 | М8 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | М18х1,5 5916-70 | Гайка |
Загрузка ...
|
|
| 10 | ПРТ-10.13.617 | Штуцер проходной |
Загрузка ...
|
|
| 11 | 8 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 105.069.03.000 У1 | Клапан слива конденсата |
Загрузка ...
|
|
| 13 | МЖТ-Ф-6.08.01.000 | Трубопровод |
Загрузка ...
|
|
| 14 | М8х50 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 15 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 16 | 086СТ-509-01 | Шайба |
Загрузка ...
|
|
| 17 | 105.069.05.000 ТУ 23.7.086-015-90 | Клапан контрольного вывода |
Загрузка ...
|
|
| 18 | М22х1,5 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | МЖТ-Ф-6.08.02.000 | Трубопровод |
Загрузка ...
|
|
| 20 | М20х1,5.6Н.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 21 | 086СТ00-00-603 | Штуцер |
Загрузка ...
|
|
| 22 | 105.069.04.000 ТУ 23.7.086-014-90 | Фильтр магистральный |
Загрузка ...
|
|
| 23 | МТТ-Ф-19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 24 | МЖТ-Ф-6.08.03.000 | Трубопровод |
Загрузка ...
|
|
| 25 | ПРТ-10.13.070 | Трубопровод |
Загрузка ...
|
|
| 26 | А8 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | ПРТ-7.06.04.000 | Угольник ввертный |
Загрузка ...
|
|
| 28 | 105.069.41.000 ТУ 23.7.086-025-91 | Шланг |
Загрузка ...
|
|
| 30 | 105.069.02.000-11 ТУ 23.7.086-013-90 | Воздухораспределитель |
Загрузка ...
|
|
| 31 | МТТ-Ф-19.27.25.000 | Трубопровод |
Загрузка ...
|
|
| 32 | 013-016-19 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 33 | 020-025-30 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
