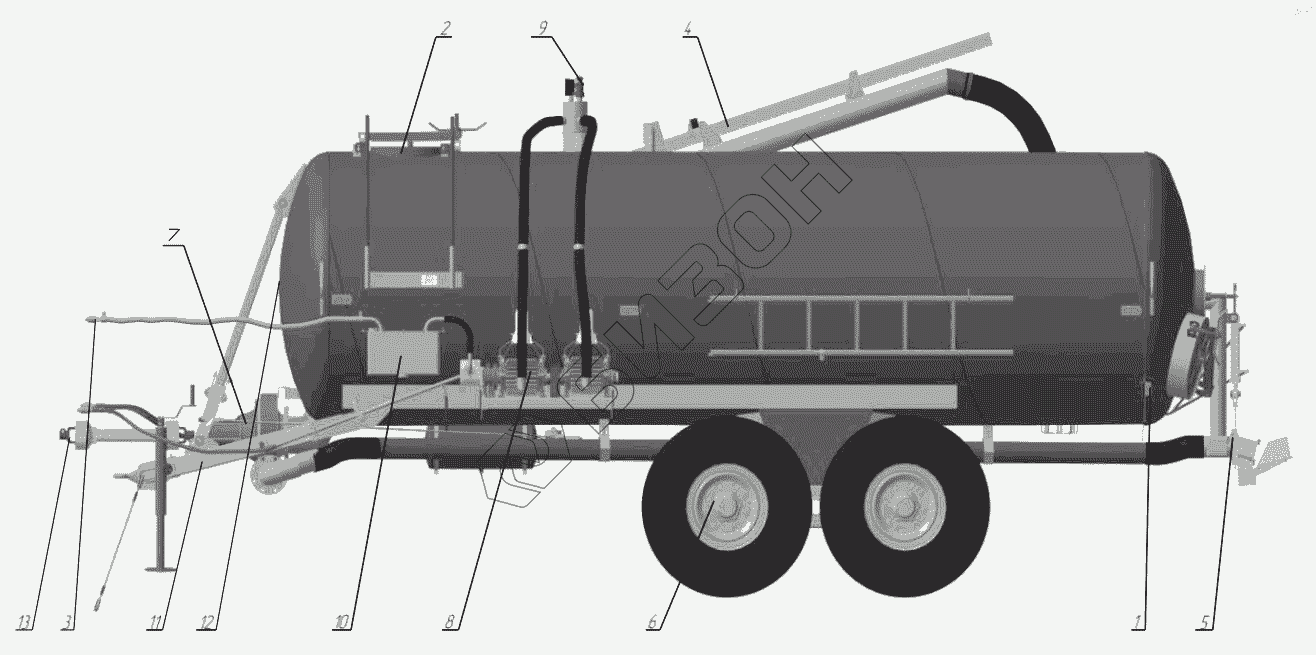

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-Ф-11. Общий вид
1
2
2
2
2
2
3
4
5
5
5
6
7
8
8
8
8
9
10
11
11
11
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Электрооборудование | Электрооборудование |
Загрузка ...
|
|
| 2 | Крышка люка в сборе | Крышка люка в сборе |
Загрузка ...
|
|
| 2 | РЖН 19.00.000-01 | Крышка люка в сборе |
Загрузка ...
|
|
| 2 | РЖТ 65.000 | Болт откидной |
Загрузка ...
|
|
| 2 | РЖТ 31.000 | Гайка |
Загрузка ...
|
|
| 2 | РЖТ 00.006 | Уплотнение |
Загрузка ...
|
|
| 3 | Система гидравлическая | Система гидравлическая |
Загрузка ...
|
|
| 4 | Стойка, штанга, рукав заправочный | Стойка, штанга, рукав заправочный |
Загрузка ...
|
|
| 5 | Коммуникация с напорным трубопроводом | Коммуникация с напорным трубопроводом |
Загрузка ...
|
|
| 5 | МЖТ-10.14.00.000-02 | Коммуникация |
Загрузка ...
|
|
| 5 | МЖТ-Ф-11.38.00.000 | Трубопровод |
Загрузка ...
|
|
| 6 | 086СХ12,8-07.000 | Тележка балансирная |
Загрузка ...
|
|
| 7 | МЖТ-16.40.00.000 | Насос |
Загрузка ...
|
|
| 8 | Установка вакуумная с клапанами жидкостным и предохранительным вакуумным | Установка вакуумная с клапанами жидкостным и предохранительным вакуумным |
Загрузка ...
|
|
| 8 | РЖТ 08.050 | Шар |
Загрузка ...
|
|
| 8 | МЖТ-Ф-11.50.00.000 | Влагоотделитель |
Загрузка ...
|
|
| 8 | МЖТ-Ф-11.27.00.000 | Установка вакуумная |
Загрузка ...
|
|
| 9 | РЖТ 84.00.000 | Клапан предохранительный вакуумный |
Загрузка ...
|
|
| 10 | МЖТ-10.81.00.000 | Змеевик |
Загрузка ...
|
|
| 11 | Дышло в сборе | Дышло в сборе |
Загрузка ...
|
|
| 11 | МЖТ-Ф-11.73.00.000 | Дышло |
Загрузка ...
|
|
| 11 | МЖТ-10.15.00.000-01 | Стойка |
Загрузка ...
|
|
| 11 | МЖТ-Ф-11.72.00.000 | Упор |
Загрузка ...
|
|
| 12 | Уровнемер в сборе | Уровнемер в сборе |
Загрузка ...
|
|
| 12 | МЖТ-10.44.00.000-01 | Уровнемер |
Загрузка ...
|
|
| 13 | МЖТ-Ф-11.37.00.000 | Кардан передний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
