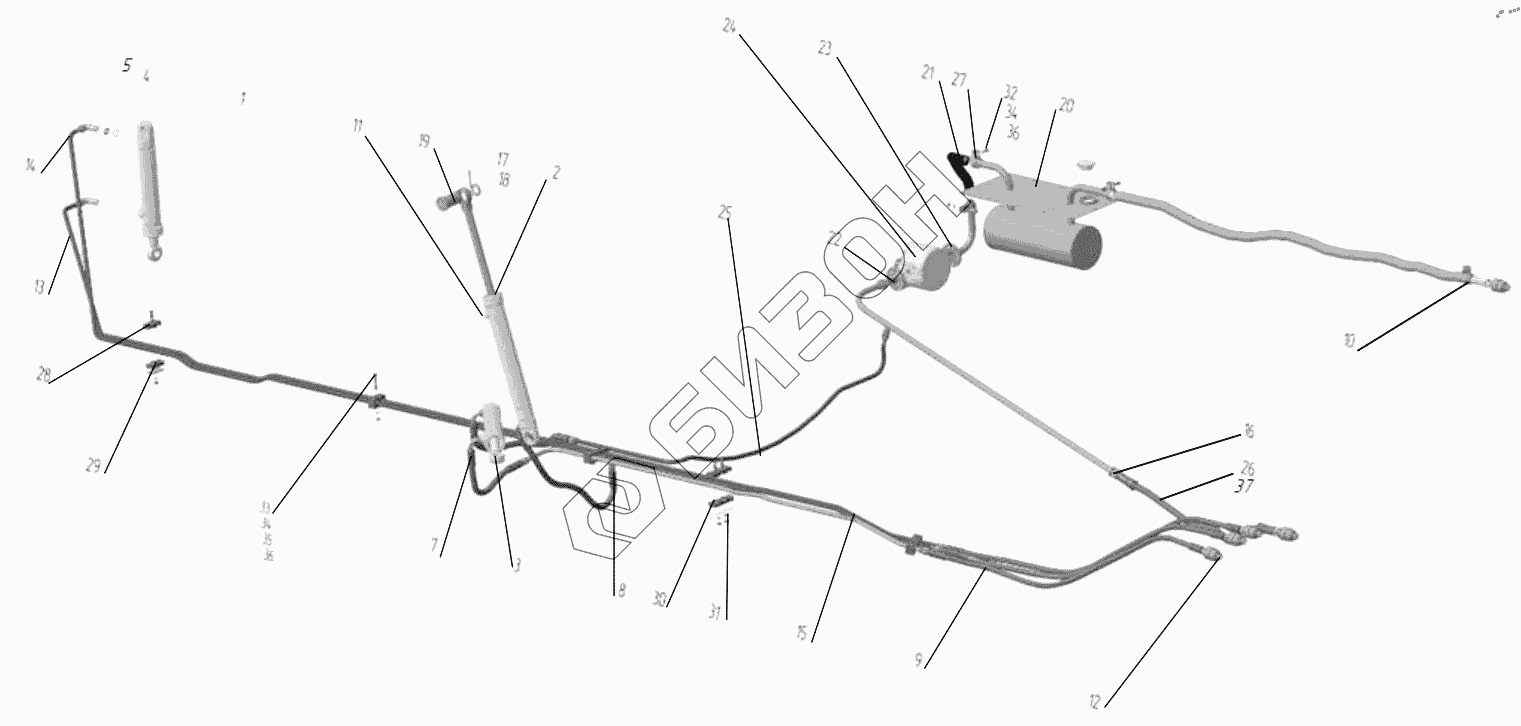

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-Ф-11. Система гидравлическая
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПР 22.00.000 | Гидроцилиндр ОСТ 105-208-88 |
Загрузка ...
|
|
| 2 | ПР 22.00.000-03 | Гидроцилиндр 3-50х28-320 |
Загрузка ...
|
|
| 3 | ПР 22.00.000-02 | Гидроцилиндр 3-50х28-250 |
Загрузка ...
|
|
| 4 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 5 | ГС 00.00.602 | Штуцер ввертной |
Загрузка ...
|
|
| 7 | РВД.10.18.20.90.545 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | РВД.10.18.20.90.845 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | РВД.08.21.20.2045 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 10 | МЖТ-Ф-11.75.00.601 | Переходник |
Загрузка ...
|
|
| 11 | РЖУ 05.300 | Сапун выносной цилиндров |
Загрузка ...
|
|
| 12 | УЗ 036.50БММ-03 | Устройство запорное |
Загрузка ...
|
|
| 13 | МЖТ-Ф-11.04.00.000 | Трубопровод |
Загрузка ...
|
|
| 14 | МЖТ-Ф-11.04.00.000-01 | Трубопровод |
Загрузка ...
|
|
| 15 | МЖТ-Ф-11.10.00.000 | Трубопровод |
Загрузка ...
|
|
| 16 | МЖТ-Ф-11.07.00.000 | Трубопровод |
Загрузка ...
|
|
| 17 | А24.02.Ст3.019 | Шайба |
Загрузка ...
|
|
| 18 | 5х50 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | РЖТ 00.00.608 | Ось |
Загрузка ...
|
|
| 20 | МЖТ-10.81.00.000 | Змеевик |
Загрузка ...
|
|
| 21 | МЖТ-Ф-11.00.00.008 | Шланг |
Загрузка ...
|
|
| 22 | МЖТ-16.42.00.000 | Переходник |
Загрузка ...
|
|
| 23 | МЖТ-Ф-11.74.00.000 | Трубопровод |
Загрузка ...
|
|
| 24 | ГМШ-32-3-Л | Гидромотор |
Загрузка ...
|
|
| 25 | МЖТ-10.92.00.000 | Трубопровод |
Загрузка ...
|
|
| 26 | Н 036.85.270 | Рукав высокого давления |
Загрузка ...
|
|
| 27 | МЖТ-16.25.00.000 | Хомут |
Загрузка ...
|
|
| 28 | ПСТ-18.09.00.001-01 | Прижим |
Загрузка ...
|
|
| 29 | ПСТ-18.09.00.421-01 | Пластина |
Загрузка ...
|
|
| 30 | ПСТ-18.09.00.001-02 | Прижим |
Загрузка ...
|
|
| 31 | ПСТ-18.09.00.421-02 | Пластина |
Загрузка ...
|
|
| 32 | М8-6gx25.56.019 | Болт |
Загрузка ...
|
|
| 33 | М8-6gx55.56.019 | Болт |
Загрузка ...
|
|
| 34 | ГОСТ ISO 4032-М8-6-А9С | Гайка шестигранная нормальная |
Загрузка ...
|
|
| 35 | А8.02.Ст3.019 | Шайба |
Загрузка ...
|
|
| 36 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 37 | УЗ 036.50БММ-01 | Устройство запорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
