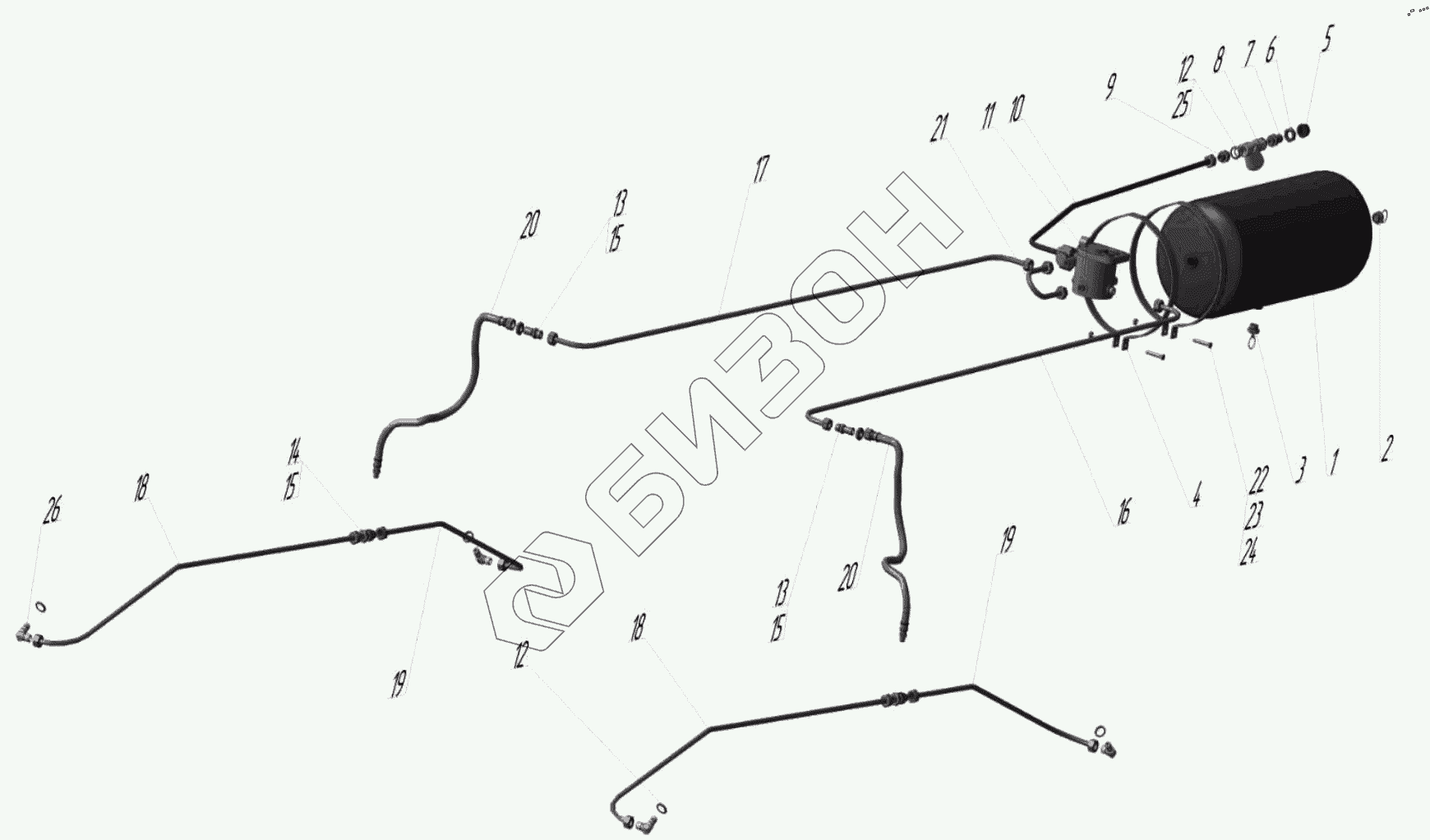

Графический каталог запасных частей к технике: Бобруйскагромаш МЖТ-Ф-11. Система тормозная
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МЖТ-Ф-6.08.08.000-01 | Модуль |
Загрузка ...
|
|
| 2 | 105.069.05.000 | Клапан контрольного вывода |
Загрузка ...
|
|
| 3 | 105.069.03.000 У1 | Клапан слива конденсата |
Загрузка ...
|
|
| 4 | 086СТ00-00.501 | Стремянка |
Загрузка ...
|
|
| 5 | РЖТ 42.000.001 | Заглушка |
Загрузка ...
|
|
| 6 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 7 | МТТ-Ф-19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 8 | 12.351.1310 | Фильтр магистральный |
Загрузка ...
|
|
| 9 | 086СТ00-00-603 | Штуцер |
Загрузка ...
|
|
| 10 | МЖТ-Ф-11.22.01.000 | Трубопровод |
Загрузка ...
|
|
| 11 | 105.069.02.000-11 | Воздухораспределитель |
Загрузка ...
|
|
| 12 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 13 | ПРТ 10.13.617 | Штуцер |
Загрузка ...
|
|
| 14 | ПРТ-10.13.603 | Тройник |
Загрузка ...
|
|
| 15 | М18-1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 16 | МЖТ-Ф-11.22.02.000 | Трубопровод |
Загрузка ...
|
|
| 17 | МЖТ-Ф-11.22.03.000 | Трубопровод |
Загрузка ...
|
|
| 18 | ПРТ 16.30.060М | Трубопровод |
Загрузка ...
|
|
| 19 | ПРТ 16.30.060М-01 | Трубопровод |
Загрузка ...
|
|
| 20 | 105.069.41.000 7-1-700 | Шланг |
Загрузка ...
|
|
| 21 | МТТ-Ф-19.27.25.000 | Трубопровод |
Загрузка ...
|
|
| 22 | М8-6gx50.56.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | 020-025-30-2-2 | Кольцо |
Загрузка ...
|
|
| 26 | МЖУ-16.41.01.000 | Угольник ввертной с гайкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
