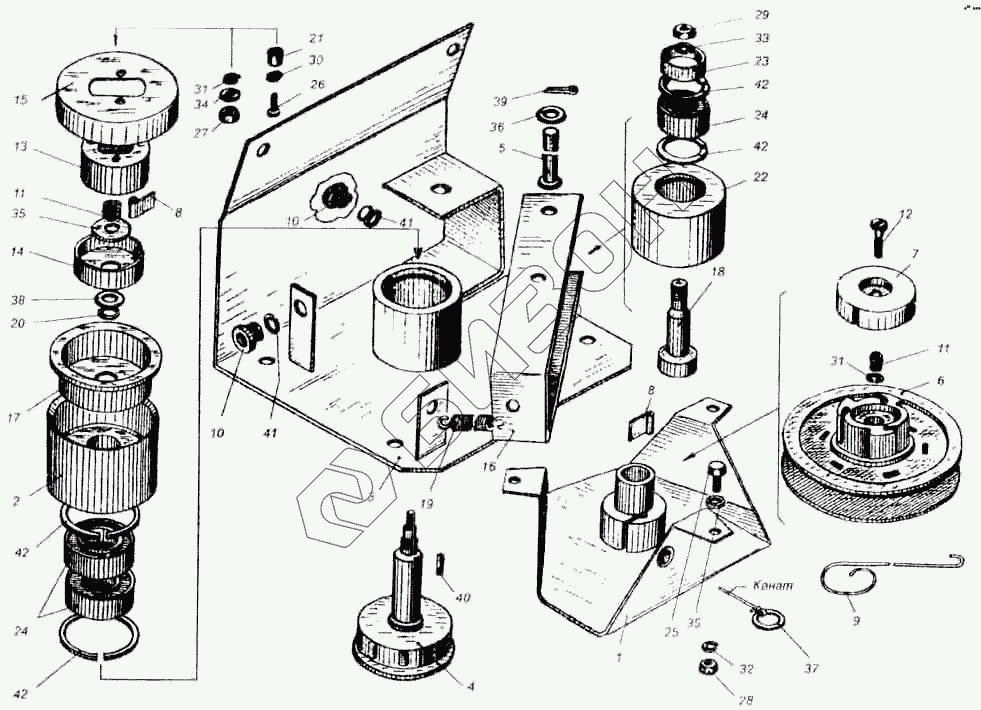

Графический каталог запасных частей к технике: Бобруйскагромаш ПРФ-180, ПРФ-750. Привод ПР-13.030
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
41
42
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПР 08.080А | Корпус возвратного механизма (мех. возвр. ПР08.070) |
Загрузка ...
|
|
| 2 | ПР 13.060 | Ролик |
Загрузка ...
|
|
| 3 | ПР 13.040 | Кронштейн привода |
Загрузка ...
|
|
| 4 | ПР 13.00.290 | Ось привода |
Загрузка ...
|
|
| 5 | МЖТ-10.00.00.616 -06 | Ось |
Загрузка ...
|
|
| 6 | ПР 08.003А | Шкив малый |
Загрузка ...
|
|
| 7 | ПР 08.411 | Колпачок |
Загрузка ...
|
|
| 8 | ПР 08.415 А | Язычок |
Загрузка ...
|
|
| 9 | ПР 08.501 | Пружина спиральная |
Загрузка ...
|
|
| 10 | ПР 08.609 А | Глазок шпагата |
Загрузка ...
|
|
| 11 | ПР 08.614 А | Пружина |
Загрузка ...
|
|
| 12 | ПР 08.615 А | Спец. болт |
Загрузка ...
|
|
| 13 | ПР 13.002 | Каретка |
Загрузка ...
|
|
| 14 | ПР 13.405 | Колпачок |
Загрузка ...
|
|
| 15 | ПР 13.406 | Крышка |
Загрузка ...
|
|
| 16 | ПР 13.415 | Скоба |
Загрузка ...
|
|
| 17 | ПР 13.447 | Стакан |
Загрузка ...
|
|
| 18 | ПР 13.604 | Ось |
Загрузка ...
|
|
| 19 | ПР 13.633 | Пружина |
Загрузка ...
|
|
| 20 | ПР 13.636 | Кольцо |
Загрузка ...
|
|
| 21 | ПР 13.00.638 | Втулка |
Загрузка ...
|
|
| 22 | ПР 13.804 | Прижим |
Загрузка ...
|
|
| 23 | ПР 10.02.324 -01 | Втулка |
Загрузка ...
|
|
| 24 | 180204 | Подшипник |
Загрузка ...
|
|
| 25 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 26 | М5х20.17473 | Винт |
Загрузка ...
|
|
| 27 | М6.5915 | Гайка |
Загрузка ...
|
|
| 28 | М8.5915 | Гайка |
Загрузка ...
|
|
| 29 | М10.5915 | Гайка |
Загрузка ...
|
|
| 30 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 31 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 32 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 33 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 34 | 6.11371 | Шайба |
Загрузка ...
|
|
| 35 | 8.11371 | Шайба |
Загрузка ...
|
|
| 36 | 12.11371 | Шайба |
Загрузка ...
|
|
| 37 | 20.11371 | Шайба |
Загрузка ...
|
|
| 38 | 24.11371 | Шайба |
Загрузка ...
|
|
| 39 | 3,2х25.397 | Шплинт |
Загрузка ...
|
|
| 40 | 2-6х6х8.23360 | Шпонка |
Загрузка ...
|
|
| 41 | А20.13942 | Кольцо |
Загрузка ...
|
|
| 42 | А47.13943 | Кольцо |
Загрузка ...
|
|
| 43 | КК25 мм 45 ктекс. об | Канат |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
