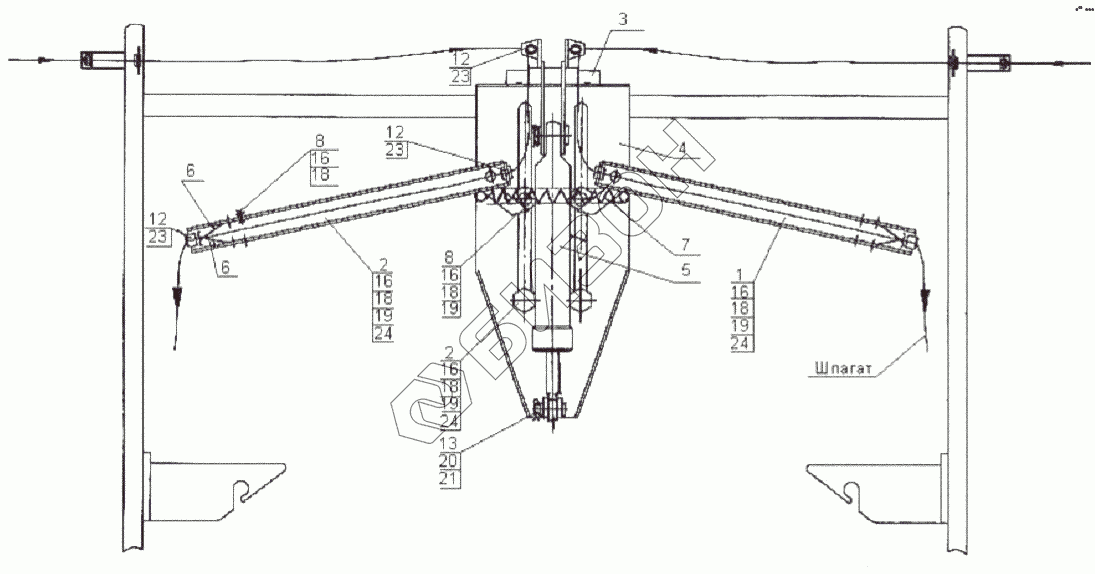

Графический каталог запасных частей к технике: Бобруйскагромаш ПРЛ-150. Аппарат обматывающий
1
2
2
3
4
5
6
6
7
8
8
12
12
12
13
16
16
16
16
16
18
18
18
18
18
19
19
19
19
20
21
23
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПРЛ-1,5.18.10.010 | Направляющая |
Загрузка ...
|
|
| 2 | ПРЛ-1,5.18.10.010-01 | Направляющая |
Загрузка ...
|
|
| 3 | ПРЛ-1,5.18.10.020 | Основание |
Загрузка ...
|
|
| 4 | ПРЛ-1,5.18.10.030 | Плита |
Загрузка ...
|
|
| 5 | ПР22.00.000 | Гидроцилиндр 3-50x28-160 |
Загрузка ...
|
|
| 6 | ПРЛ-1,5.18.10.401 | Зажим |
Загрузка ...
|
|
| 7 | ПРЛ-1,5.18.10.601 | Пружина |
Загрузка ...
|
|
| 8 | ПРЛ-1,5.18.10.602 | Ось |
Загрузка ...
|
|
| 9 | ПРЛ-1,5.18.10.603 | Ось |
Загрузка ...
|
|
| 10 | ПРЛ-1,5.18.10.604 | Глазок |
Загрузка ...
|
|
| 11 | ПРЛ-1,5.18.10.604-01 | Глазок |
Загрузка ...
|
|
| 12 | ПР08.609А | Глазок шпагата |
Загрузка ...
|
|
| 13 | РЖТ00.00.608 | Ось |
Загрузка ...
|
|
| 14 | M6-6gx16.56.019 | Болт |
Загрузка ...
|
|
| 15 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | А16.02.Ст3.019 | Шайба |
Загрузка ...
|
|
| 20 | А24.02.Ст3.019 | Шайба |
Загрузка ...
|
|
| 21 | 5x50.019 | Шплинт |
Загрузка ...
|
|
| 22 | В15 | Кольцо |
Загрузка ...
|
|
| 23 | А20 | Кольцо |
Загрузка ...
|
|
| 24 | 1.2.Ц6 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
