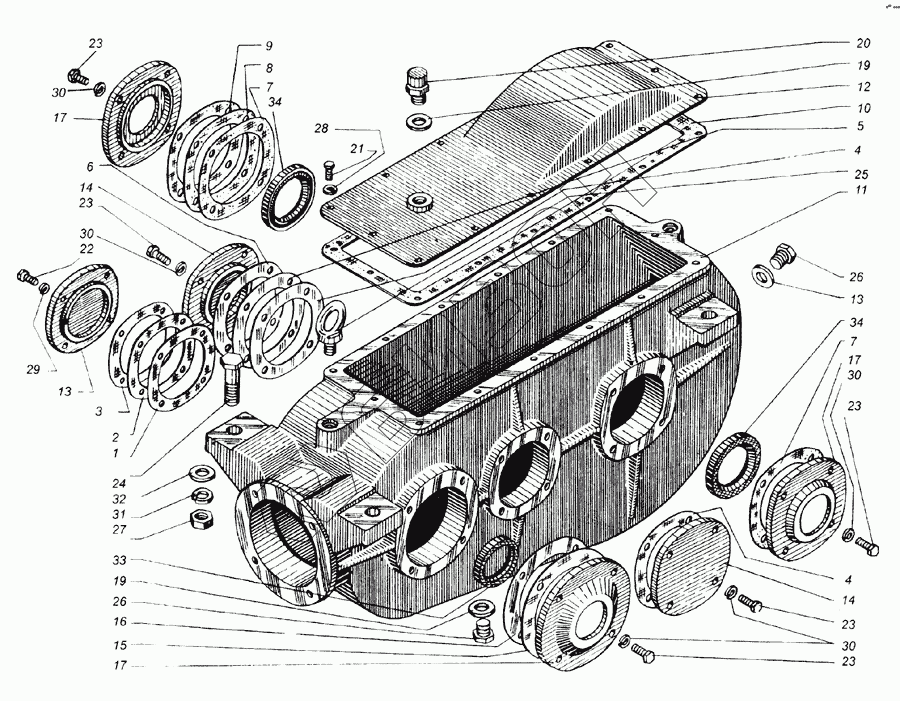

Графический каталог запасных частей к технике: Бобруйскагромаш ПРТ-10. Корпус редуктора
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
17
17
19
19
19
20
21
22
23
23
23
23
23
24
25
26
26
27
28
29
30
30
30
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПРТ 10.02.005 | Прокладка |
Загрузка ...
|
|
| 2 | ПРТ 10.02.005 -01 | Прокладка |
Загрузка ...
|
|
| 3 | ПРТ 10.02.005 -02 | Прокладка |
Загрузка ...
|
|
| 4 | ПРТ 10.02.005 -03 | Прокладка |
Загрузка ...
|
|
| 5 | ПРТ 10.02.005 -04 | Прокладка |
Загрузка ...
|
|
| 6 | ПРТ 10.02.005 -05 | Прокладка |
Загрузка ...
|
|
| 7 | ПРТ 10.02.005 -06 | Прокладка |
Загрузка ...
|
|
| 8 | ПРТ 10.02.005 -07 | Прокладка |
Загрузка ...
|
|
| 9 | ПРТ 10.02.005 -08 | Прокладка |
Загрузка ...
|
|
| 10 | ПРТ 10.02.007 | Прокладка |
Загрузка ...
|
|
| 11 | ПРТ 10.02.104 | Корпус |
Загрузка ...
|
|
| 12 | ПРТ 10.02.610 | Крышка |
Загрузка ...
|
|
| 13 | ГН 80.13219.1 | Крышка |
Загрузка ...
|
|
| 14 | ГН 90.13219.1 | Крышка |
Загрузка ...
|
|
| 15 | КОД 11.004 | Прокладка |
Загрузка ...
|
|
| 16 | КОД 11.411 | Прокладка |
Загрузка ...
|
|
| 17 | МН100x55.13219.5 | Крышка |
Загрузка ...
|
|
| 18 | МС110х45.13219.8 | Крышка |
Загрузка ...
|
|
| 19 | РФ00.00.002 | Прокладка |
Загрузка ...
|
|
| 20 | РФ00.01.000 | Сапун в сборе |
Загрузка ...
|
|
| 21 | М6х14.7796 | Болт |
Загрузка ...
|
|
| 22 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 23 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 24 | М16x60.7796 | Болт |
Загрузка ...
|
|
| 25 | М12.4751 | Рым-болт |
Загрузка ...
|
|
| 26 | М16.105-495 | Пробка |
Загрузка ...
|
|
| 27 | М16.5915 | Гайка |
Загрузка ...
|
|
| 28 | 6.6402 | Шайба |
Загрузка ...
|
|
| 29 | 8.6402 | Шайба |
Загрузка ...
|
|
| 30 | 10.6402 | Шайба |
Загрузка ...
|
|
| 31 | 16.6402 | Шайба |
Загрузка ...
|
|
| 32 | 16.11371 | Шайба |
Загрузка ...
|
|
| 33 | 1-45x65-1.8752 | Манжета |
Загрузка ...
|
|
| 34 | 1-55x80-1.8752 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
