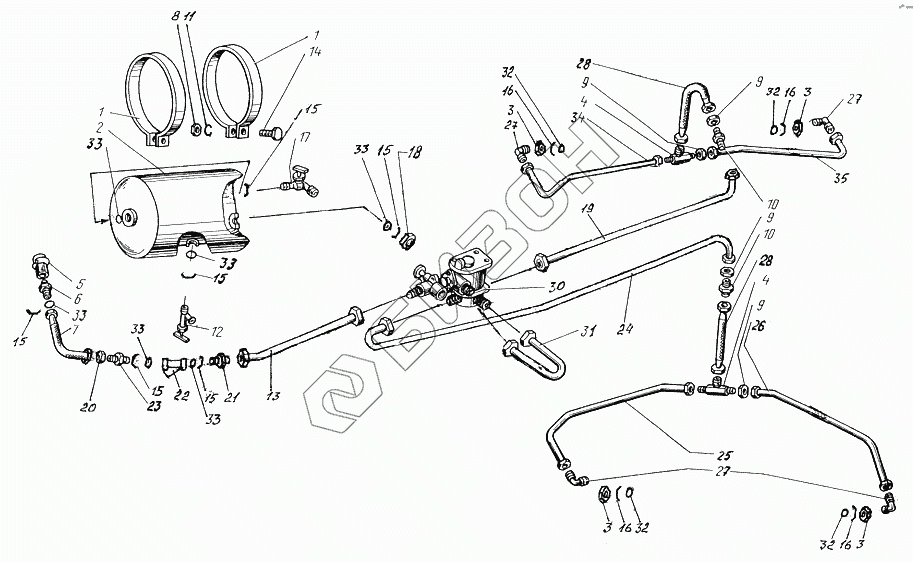

Графический каталог запасных частей к технике: Бобруйскагромаш ПС-45. Система тормозная
1
1
2
3
3
3
3
4
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
30
31
32
32
32
32
33
33
33
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 086СТ00-00.501 | Стремянка |
Загрузка ...
|
|
| 2 | 105.069.17.000-02 ТУ 3.7.086.024-91 | Ресивер |
Загрузка ...
|
|
| 3 | ПРТ7.06.04.602 | Гайка |
Загрузка ...
|
|
| 4 | ПРТ0.13.603 | Тройник |
Загрузка ...
|
|
| 5 | 105.069.50.000 ТУ 23.118.343-93 | Головка соединительная В |
Загрузка ...
|
|
| 6 | ПРТ10.13.618 | Переходник |
Загрузка ...
|
|
| 7 | 105.069.46.000-01 ТУ 23.7.086.025-91 | Шланг |
Загрузка ...
|
|
| 8 | М8 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | М18х1,5 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | ПРТ10.13.617 | Штуцер проходной |
Загрузка ...
|
|
| 11 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 105.069.03.000 У1 | Клапан слива конденсата |
Загрузка ...
|
|
| 13 | ПС-45.01.04.010 | Трубопровод |
Загрузка ...
|
|
| 14 | М8х50 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 15 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 16 | 086СТ-509-1 | Шайба |
Загрузка ...
|
|
| 17 | 105.069.05.000 ТУ 23.7.086.015-90 | Клапан контрольного вывода |
Загрузка ...
|
|
| 18 | М22х1,5 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | ПС-45.01.04.030 | Трубопровод |
Загрузка ...
|
|
| 20 | М20х1,5 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 21 | 086СТ00-00-603 | Штуцер |
Загрузка ...
|
|
| 22 | 105.069.04.000 ТУ 23.7.086.014-90 | Фильтр магистральный |
Загрузка ...
|
|
| 23 | МТТФ19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 24 | ПС-45.01.02.020 | Вал ведомый |
Загрузка ...
|
|
| 25 | МТТ9.06.01.000-01 | Трубопровод |
Загрузка ...
|
|
| 26 | МТТ9.06.02.000-01 | Трубопровод |
Загрузка ...
|
|
| 27 | ПРТ7.06.04.000 | Угольник ввертной |
Загрузка ...
|
|
| 28 | 15.069.41.000-05 У1 ТУ 23.7.086.025-91 | Шланг |
Загрузка ...
|
|
| 30 | 105.069.02.000-11 ТУ 23.7.086.013-91 | Воздухораспределитель |
Загрузка ...
|
|
| 31 | МТТФ19.27.25.000 | Трубопровод |
Загрузка ...
|
|
| 32 | 013-016-19 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 33 | 020-025-30 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 34 | МТТ9.06.01.000 | Трубопровод |
Загрузка ...
|
|
| 35 | МТТ9.06.02.000 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
