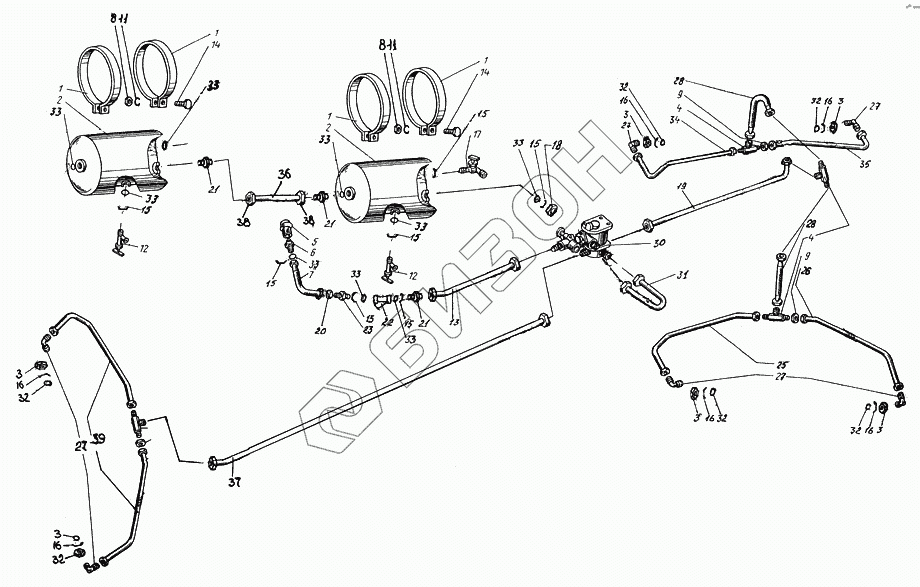

Графический каталог запасных частей к технике: Бобруйскагромаш ПС-60. Система тормозная
1
1
1
1
2
2
3
3
3
3
3
3
4
4
5
6
7
8
8
9
9
11
11
12
12
13
13
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
20
21
21
21
22
23
25
26
27
27
27
27
28
28
30
31
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
34
35
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 086СТ00-00.501 | Стремянка |
Загрузка ...
|
|
| 2 | 105.069.17.000-02 ТУ 3.7.086.024-91 | Ресивер |
Загрузка ...
|
|
| 3 | ПРТ7.06.04.602 | Гайка |
Загрузка ...
|
|
| 4 | ПРТ0.13.603 | Тройник |
Загрузка ...
|
|
| 5 | 105.069.50.000 ТУ 23.118.343-93 | Головка соединительная В |
Загрузка ...
|
|
| 6 | ПРТ10.13.618 | Переходник |
Загрузка ...
|
|
| 7 | 105.069.46.000-03 ТУ 23.7.086.025-91 | Шланг |
Загрузка ...
|
|
| 8 | М8 ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 9 | М18х1,5 ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 10 | ПРТ10.13.617 | Штуцер проходной |
Загрузка ...
|
|
| 11 | 8.65Г ГОСТ6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 105.069.03.000 У1 | Клапан слива конденсата |
Загрузка ...
|
|
| 13 | ПС-60.01.04.010 | Трубопровод |
Загрузка ...
|
|
| 14 | М8х50 ГОСТ7796-70 | Болт |
Загрузка ...
|
|
| 15 | 086СТ-509 | Шайба |
Загрузка ...
|
|
| 16 | 086СТ-509-01 | Шайба |
Загрузка ...
|
|
| 17 | 105.069.05.000 ТУ 23.7.086.015-90 | Клапан контрольного вывода |
Загрузка ...
|
|
| 18 | М22х1,5 ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 19 | ПС-45.01.04.030 | Трубопровод |
Загрузка ...
|
|
| 20 | М20х1,5 ГОСТ5916-70 | Гайка |
Загрузка ...
|
|
| 21 | 086СТ00-00-603 | Штуцер |
Загрузка ...
|
|
| 22 | 105.069.04.000 ТУ 23.7.086.014-90 | Фильтр магистральный |
Загрузка ...
|
|
| 23 | МТТФ19.27.00.603 | Штуцер |
Загрузка ...
|
|
| 24 | ПС-45.01.02.020 | Вал ведомый |
Загрузка ...
|
|
| 25 | ПС-60.01.04.040-01 | Трубопровод |
Загрузка ...
|
|
| 26 | МТТ9.06.02.000-01 | Трубопровод |
Загрузка ...
|
|
| 27 | ПРТ7.06.04.000 | Угольник ввертной |
Загрузка ...
|
|
| 28 | 15.069.41.000-01 У1 ТУ 23.7.086.025-91 | Шланг |
Загрузка ...
|
|
| 30 | 105.069.02.000-11 ТУ 23.7.086.013-91 | Воздухораспределитель |
Загрузка ...
|
|
| 31 | МТТФ19.27.25.000 | Трубопровод |
Загрузка ...
|
|
| 32 | 013-016-19 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 33 | 020-025-30 ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 34 | ПС-60.01.04.040 | Трубопровод |
Загрузка ...
|
|
| 35 | МТТ9.06.02.000 | Трубопровод |
Загрузка ...
|
|
| 36 | ПС-60.01.04.807 | Трубка |
Загрузка ...
|
|
| 37 | ПС-60.01.04.020 | Трубопровод |
Загрузка ...
|
|
| 38 | 105.069.00.072-01 | Гайка накидная |
Загрузка ...
|
|
| 39 | ПРТ-16.06.040 | Трубка тормозной камеры подкатной тележки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
