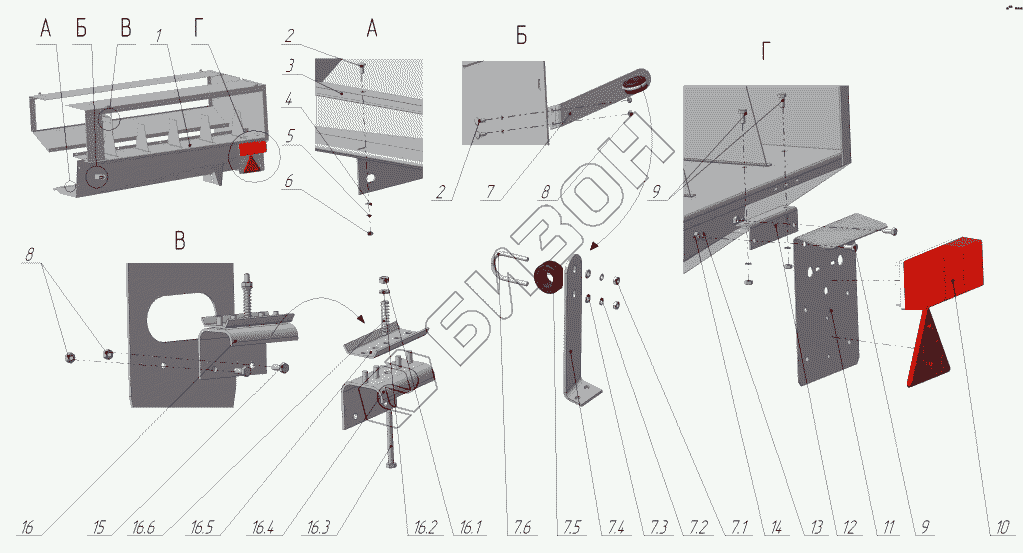

Графический каталог запасных частей к технике: Бобруйскагромаш ПТ-165М. Короб в сборе
1
2
2
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
7.6
8
8
9
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПТ-165М.05.00.000 | Короб |
Загрузка ...
|
|
| 2 | М6х16.58.019 | Болт |
Загрузка ...
|
|
| 3 | ПТ-165М.00.00.424 | Планка |
Загрузка ...
|
|
| 4 | А6.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 5 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | ПТ-165М.41.00.000 | Захват |
Загрузка ...
|
|
| 7.1 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7.2 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 7.3 | А6.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 7.4 | ПТ-165М.41.00.421 | Кронштейн |
Загрузка ...
|
|
| 7.5 | ПТ-165.25.00.606 | Фильера |
Загрузка ...
|
|
| 7.6 | ПТ-165.25.00.607 | Стремянка |
Загрузка ...
|
|
| 8 | М6 | Гайка |
Загрузка ...
|
|
| 9 | М8-6gx20.58.019 | Болт |
Загрузка ...
|
|
| 10 | Электрооборудование | Электрооборудование |
Загрузка ...
|
|
| 11 | ПР03.00.435 | Кронштейн |
Загрузка ...
|
|
| 12 | ПТ-165М.00.00.422 | Кронштейн панели фонарей правый |
Загрузка ...
|
|
| 13 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М6-6gx16.58.019 | Болт |
Загрузка ...
|
|
| 16 | ПТ-165.35.00.000 | Устройство направляющее |
Загрузка ...
|
|
| 16.1 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16.2 | А6.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 16.3 | ПТ-165.35.02.000 | Болт |
Загрузка ...
|
|
| 16.4 | ПТ-165.35.01.000 | Ложемент |
Загрузка ...
|
|
| 16.5 | ПТ-165.35.00.401 | Прижим |
Загрузка ...
|
|
| 16.6 | ПТ-165.35.00.601 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
