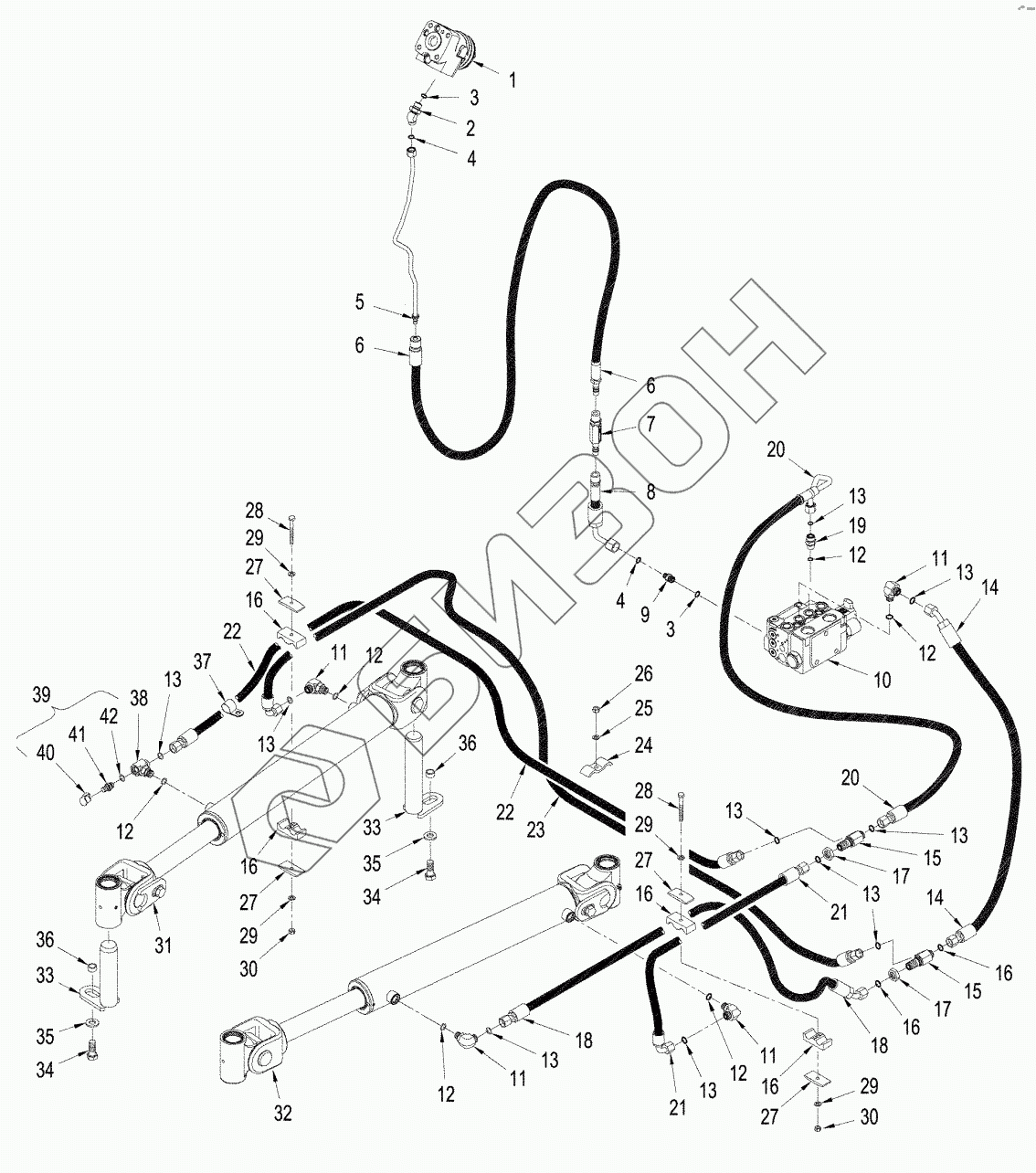

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. ACCUGUIDE - HYDRAULIC, STEERING
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
27
27
27
28
28
29
29
29
29
30
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87426127 | STEERING HYDRAULIC |
Загрузка ...
|
|
| 2 | 700-446 | ELBOW |
Загрузка ...
|
|
| 3 | 637-64236 | O-RING |
Загрузка ...
|
|
| 4 | 238-6012 | O-RING |
Загрузка ...
|
|
| 5 | 87312091 | TUBE |
Загрузка ...
|
|
| 6 | 87347199 | HOSE |
Загрузка ...
|
|
| 7 | 87452749 | SWITCH |
Загрузка ...
|
|
| 8 | 87347197 | HOSE |
Загрузка ...
|
|
| 9 | 700-106 | CONNECTOR |
Загрузка ...
|
|
| 10 | 87436468 | VALVE |
Загрузка ...
|
|
| 10 | 87585898 | VALVE |
Загрузка ...
|
|
| 11 | 700-305 | ELBOW |
Загрузка ...
|
|
| 12 | 637-63153 | O-RING |
Загрузка ...
|
|
| 13 | 238-6014 | O-RING |
Загрузка ...
|
|
| 14 | 87439175 | HOSE ASSY |
Загрузка ...
|
|
| 15 | 701-423 | TEE |
Загрузка ...
|
|
| 16 | 50-2551T1 | CLAMP |
Загрузка ...
|
|
| 17 | 701-903 | NUT |
Загрузка ...
|
|
| 18 | 87439172 | HOSE ASSY |
Загрузка ...
|
|
| 19 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 20 | 87304379 | HOSE ASSY |
Загрузка ...
|
|
| 21 | 367244A1 | HOSE |
Загрузка ...
|
|
| 22 | 367243A1 | HOSE ASSY |
Загрузка ...
|
|
| 23 | 87312871 | HOSE |
Загрузка ...
|
|
| 24 | 242563A1 | CLAMP |
Загрузка ...
|
|
| 25 | 892-11012 | WASHER |
Загрузка ...
|
|
| 26 | 829-1412 | NUT |
Загрузка ...
|
|
| 27 | 50-2533T1 | PLATE |
Загрузка ...
|
|
| 28 | 827-8070 | BOLT |
Загрузка ...
|
|
| 29 | 895-11008 | WASHER |
Загрузка ...
|
|
| 30 | 832-10408 | NUT |
Загрузка ...
|
|
| 31 | 87529571 | CYLINDER STEERING |
Загрузка ...
|
|
| 31 | 87552147 | CYLINDER STEERING |
Загрузка ...
|
|
| 32 | 406999A1 | CYLINDER STEERING |
Загрузка ...
|
|
| 33 | 70-6085T2 | PIN |
Загрузка ...
|
|
| 34 | 627-16040 | BOLT |
Загрузка ...
|
|
| 35 | 496-21066 | WASHER |
Загрузка ...
|
|
| 36 | 70-5967T1 | SPACER |
Загрузка ...
|
|
| 37 | 515-23206 | CLAMP |
Загрузка ...
|
|
| 38 | 364967A1 | TEE |
Загрузка ...
|
|
| 39 | 178889A1 | FITTING |
Загрузка ...
|
|
| 40 | H434163 | DUST CAP |
Загрузка ...
|
|
| 41 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 42 | 637-63113 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
