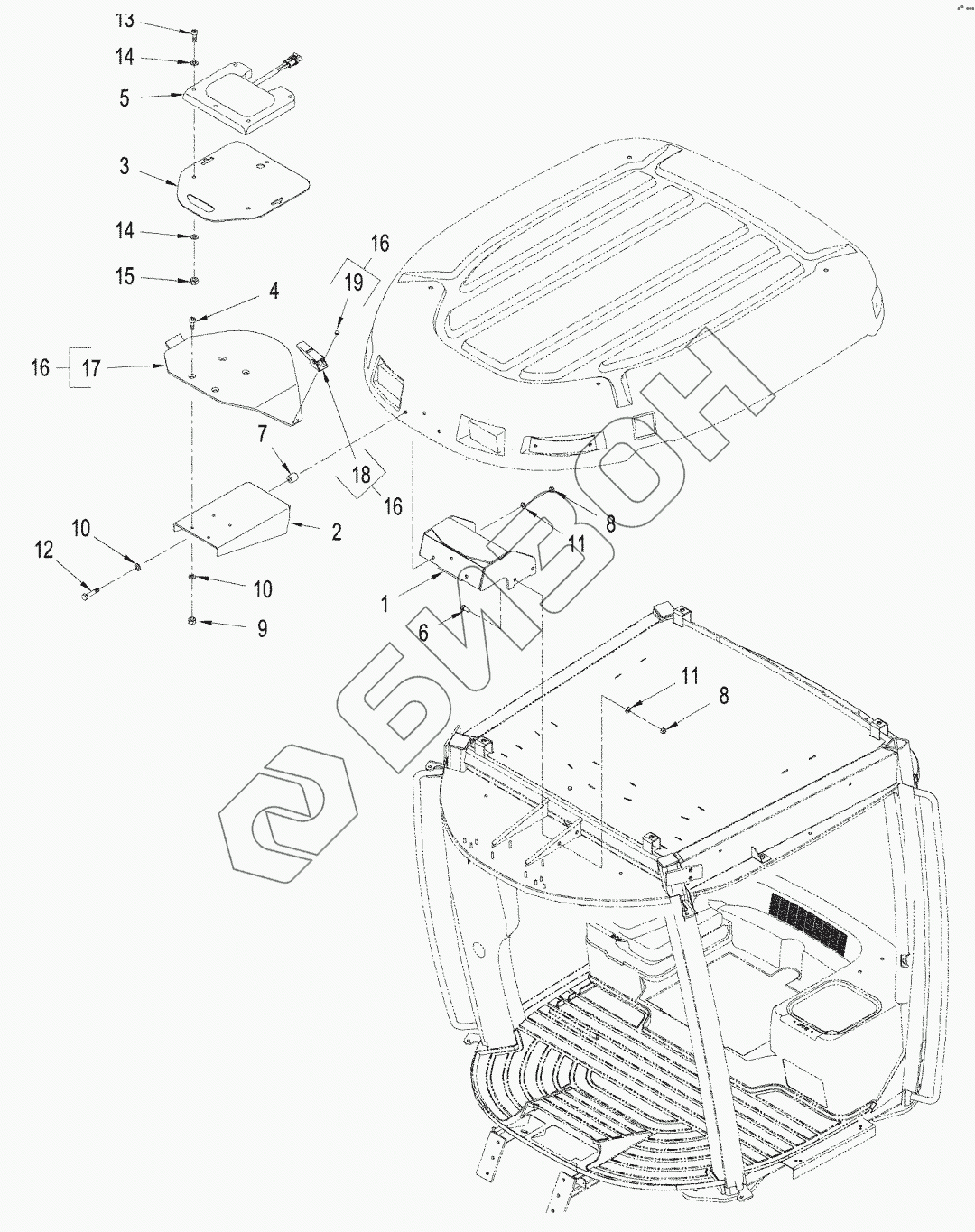

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. ACCUGUIDE, GPS - MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
14
15
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87304763 MOUNTING PARTS
Загрузка ...
2 87304767 BRACKET
Загрузка ...
3 87568855 PLATE
Загрузка ...
4 843-1825 SCREW
Загрузка ...
5 87308224 MODULE
Загрузка ...
6 627-10020 BOLT
Загрузка ...
7 87304771 SPACER
Загрузка ...
8 829-1410 NUT
Загрузка ...
9 832-10408 NUT
Загрузка ...
10 895-11008 WASHER
Загрузка ...
11 895-11010 WASHER
Загрузка ...
12 827-10055 BOLT
Загрузка ...
13 814-8060 BOLT
Загрузка ...
14 895-11006 WASHER
Загрузка ...
15 825-5146 NUT
Загрузка ...
16 87528080 PLATE
Загрузка ...
17 87528045 PLATE
Загрузка ...
18 87308870 LATCH
Загрузка ...
19 87308841 RIVET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
