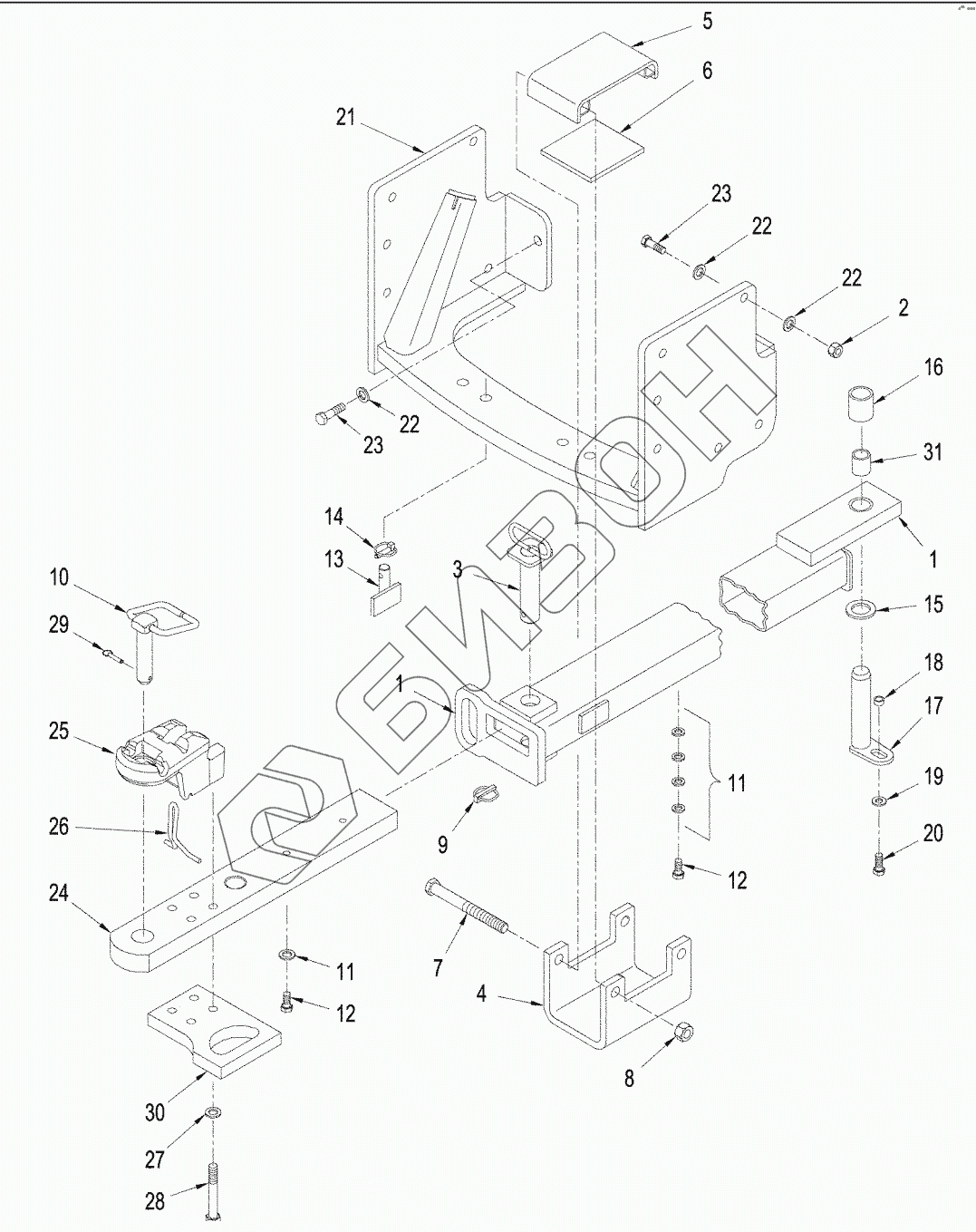

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 402661A1 DRAWBAR
Загрузка ...
2 829-1424 NUT
Загрузка ...
3 403199A1 PIN
Загрузка ...
4 403194A1 YOKE
Загрузка ...
5 403195A1 COVER
Загрузка ...
6 435498A1 PLASTIC
Загрузка ...
7 90-7494T1 SCREW
Загрузка ...
8 429-1016 NUT
Загрузка ...
9 19-1041 PIN
Загрузка ...
10 87615032 PIN
Загрузка ...
11 896-11016 WASHER
Загрузка ...
12 627-16035 BOLT
Загрузка ...
13 403196A1 PIN
Загрузка ...
14 19-6056 PIN
Загрузка ...
15 1-4088 WASHER
Загрузка ...
16 361696A2 SPACER
Загрузка ...
17 195941A1 PIN
Загрузка ...
18 70-5967T1 SPACER
Загрузка ...
19 496-21066 WASHER
Загрузка ...
20 627-16040 BOLT
Загрузка ...
21 87441225 HANGER
Загрузка ...
22 896-11024 WASHER
Загрузка ...
23 627-24070 BOLT
Загрузка ...
24 359506A1 DRAWBAR
Загрузка ...
24 430335A1 DRAWBAR
Загрузка ...
25 375719A1 STRAP
Загрузка ...
26 375721A1 LATCH
Загрузка ...
27 896-11020 WASHER
Загрузка ...
28 827-20100 BOLT
Загрузка ...
29 393878A1 PIN
Загрузка ...
30 441651A1 PLATE
Загрузка ...
31 70-4620T2 BUSHING
Загрузка ...
