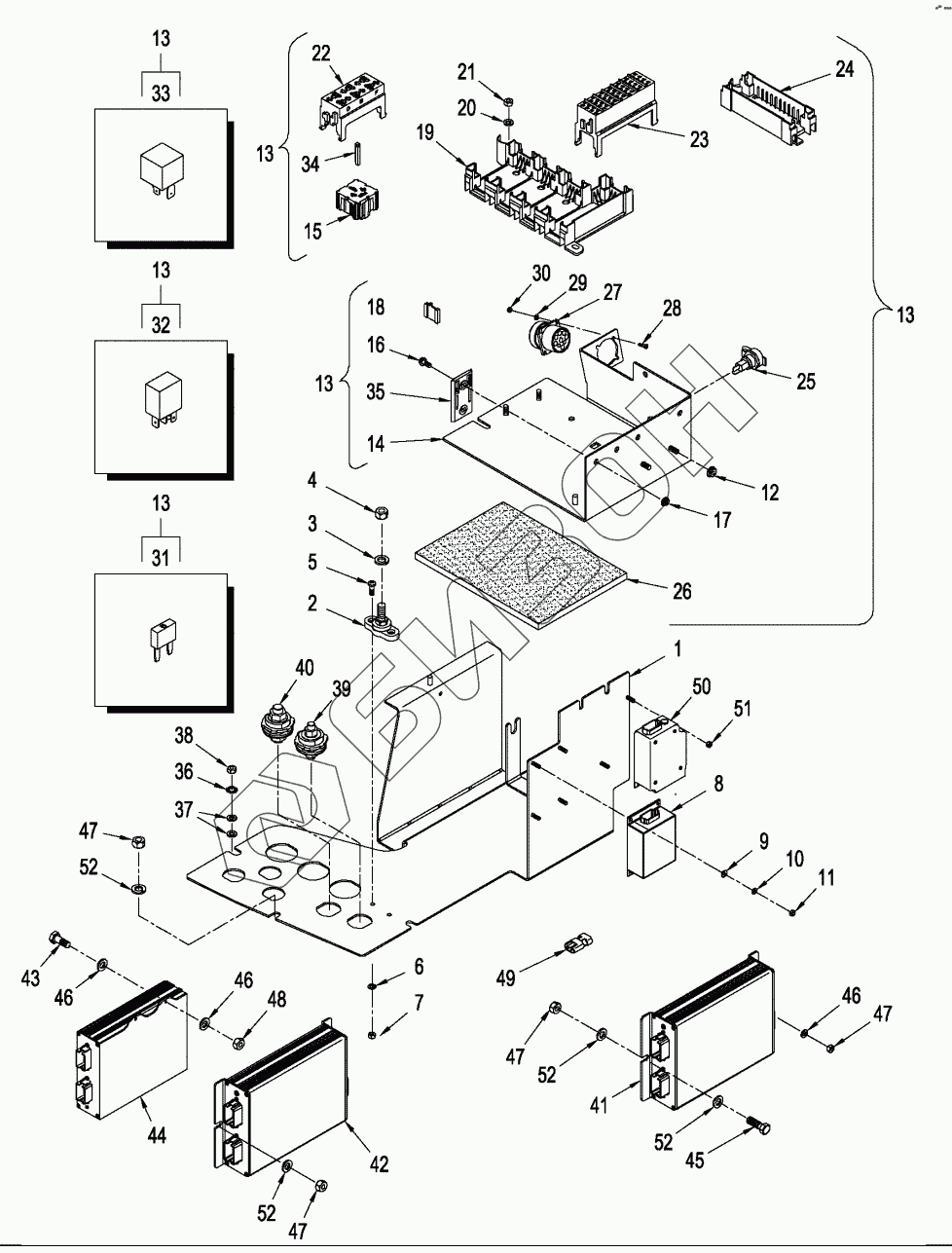

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. ELECTRONIC MODULE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
47
47
47
48
49
50
51
52
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87416914 | BRACKET |
Загрузка ...
|
|
| 2 | 20-1451T1 | BLOCK |
Загрузка ...
|
|
| 3 | 892-11010 | WASHER |
Загрузка ...
|
|
| 4 | 425-106 | NUT |
Загрузка ...
|
|
| 5 | 840-1516 | SCREW |
Загрузка ...
|
|
| 6 | 895-11005 | WASHER |
Загрузка ...
|
|
| 7 | 824-1405 | NUT |
Загрузка ...
|
|
| 8 | 397346A1 | FLASHER UNIT |
Загрузка ...
|
|
| 9 | 895-11004 | WASHER |
Загрузка ...
|
|
| 10 | 892-11004 | WASHER |
Загрузка ...
|
|
| 11 | 824-1404 | NUT |
Загрузка ...
|
|
| 11 | 832-10404 | NUT |
Загрузка ...
|
|
| 12 | 825-5146 | NUT |
Загрузка ...
|
|
| 13 | 87366657 | MODULE |
Загрузка ...
|
|
| 13 | 87601587 | MODULE |
Загрузка ...
|
|
| 13 | 87366658 | MODULE |
Загрузка ...
|
|
| 13 | 87601586 | MODULE |
Загрузка ...
|
|
| 14 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 14 | 87416914 | BRACKET |
Загрузка ...
|
|
| 15 | 367145A1 | BLOCK |
Загрузка ...
|
|
| 16 | 841-4512 | SCREW |
Загрузка ...
|
|
| 17 | 825-5145 | NUT |
Загрузка ...
|
|
| 18 | 430116A1 | LOCK |
Загрузка ...
|
|
| 19 | 191135A1 | BASE |
Загрузка ...
|
|
| 20 | 895-11006 | WASHER |
Загрузка ...
|
|
| 21 | 829-1406 | NUT |
Загрузка ...
|
|
| 22 | 144417A1 | BLOCK |
Загрузка ...
|
|
| 23 | 144421A1 | BLOCK |
Загрузка ...
|
|
| 24 | 194319A1 | TERMINAL |
Загрузка ...
|
|
| 25 | 300655A1 | SOCKET |
Загрузка ...
|
|
| 26 | 349062A1 | PAD |
Загрузка ...
|
|
| 27 | 310057A1 | CONNECTOR |
Загрузка ...
|
|
| 28 | 840-1312 | SCREW |
Загрузка ...
|
|
| 29 | 895-11003 | WASHER |
Загрузка ...
|
|
| 30 | 824-1403 | NUT |
Загрузка ...
|
|
| 31 | 368224A1 | DIODE |
Загрузка ...
|
|
| 31 | 121410A1 | FUSE |
Загрузка ...
|
|
| 31 | 121411A1 | FUSE |
Загрузка ...
|
|
| 31 | 121412A1 | FUSE |
Загрузка ...
|
|
| 31 | 121413A1 | FUSE |
Загрузка ...
|
|
| 31 | 121414A1 | FUSE |
Загрузка ...
|
|
| 31 | 121415A1 | FUSE |
Загрузка ...
|
|
| 31 | 121416A1 | FUSE |
Загрузка ...
|
|
| 32 | 87414866 | RELAY |
Загрузка ...
|
|
| 33 | 368459A1 | RELAY |
Загрузка ...
|
|
| 34 | 367146A1 | WEDGE |
Загрузка ...
|
|
| 35 | 367147A1 | BRACKET |
Загрузка ...
|
|
| 36 | 893-11010 | WASHER |
Загрузка ...
|
|
| 37 | 895-11010 | WASHER |
Загрузка ...
|
|
| 38 | 829-1410 | NUT |
Загрузка ...
|
|
| 39 | A187523 | BLOCK |
Загрузка ...
|
|
| 39 | 190158A1 | BLOCK |
Загрузка ...
|
|
| 40 | 311430A1 | BLOCK |
Загрузка ...
|
|
| 41 | 87354994 | CONTROL UNIT |
Загрузка ...
|
|
| 42 | 399302A3 | CONSOLE |
Загрузка ...
|
|
| 43 | 840-1616 | SCREW |
Загрузка ...
|
|
| 44 | 87357267 | MODULE |
Загрузка ...
|
|
| 44 | 87709243 | MODULE |
Загрузка ...
|
|
| 45 | 627-8016 | BOLT |
Загрузка ...
|
|
| 45 | 627-8016 | BOLT |
Загрузка ...
|
|
| 46 | 895-11005 | WASHER |
Загрузка ...
|
|
| 47 | 829-1408 | NUT |
Загрузка ...
|
|
| 48 | 832-10405 | NUT |
Загрузка ...
|
|
| 49 | 87537124 | CONNECTOR |
Загрузка ...
|
|
| 50 | 86989612 | MODULE |
Загрузка ...
|
|
| 51 | 832-10406 | NUT |
Загрузка ...
|
|
| 52 | 895-11008 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
