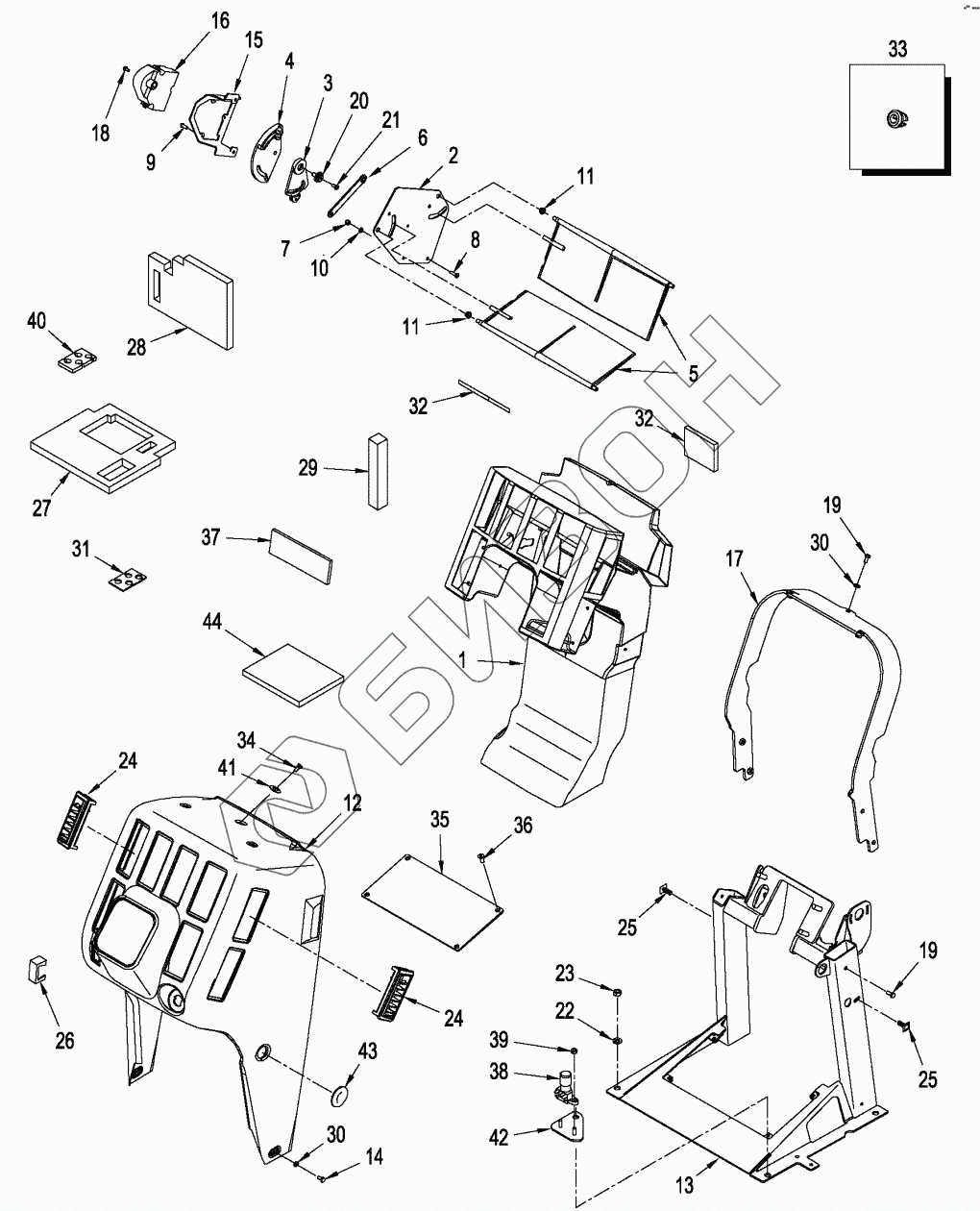

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. FRONT CONSOLE
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87433098 | DUCT |
Загрузка ...
|
|
| 2 | 257059A2 | PLATE |
Загрузка ...
|
|
| 3 | 281138A2 | GUIDE |
Загрузка ...
|
|
| 4 | 281139A1 | GUIDE |
Загрузка ...
|
|
| 5 | 246476A1 | VENT |
Загрузка ...
|
|
| 6 | 275601A1 | LINK |
Загрузка ...
|
|
| 7 | 832-10404 | NUT |
Загрузка ...
|
|
| 8 | 840-1416 | SCREW |
Загрузка ...
|
|
| 9 | 840-148 | SCREW |
Загрузка ...
|
|
| 10 | 895-11004 | WASHER |
Загрузка ...
|
|
| 11 | 60-2416T1 | BEARING |
Загрузка ...
|
|
| 12 | 360446A1 | CONSOLE |
Загрузка ...
|
|
| 13 | 87517381 | STEERING ASSY |
Загрузка ...
|
|
| 14 | 628-6012 | BOLT |
Загрузка ...
|
|
| 15 | 277438A1 | SUPPORT |
Загрузка ...
|
|
| 16 | 275602A1 | ACTUATOR |
Загрузка ...
|
|
| 17 | 280566A1 | SUPPORT |
Загрузка ...
|
|
| 18 | 760-14316 | SCREW |
Загрузка ...
|
|
| 19 | 627-6016 | BOLT |
Загрузка ...
|
|
| 20 | 281140A1 | WASHER |
Загрузка ...
|
|
| 21 | 840-1410 | SCREW |
Загрузка ...
|
|
| 22 | 895-11010 | WASHER |
Загрузка ...
|
|
| 23 | 829-1310 | NUT |
Загрузка ...
|
|
| 24 | 363882A1 | DIFFUSER |
Загрузка ...
|
|
| 24 | 363931A1 | VENT |
Загрузка ...
|
|
| 25 | 301098A1 | CLIP |
Загрузка ...
|
|
| 26 | 86000535 | PLUG |
Загрузка ...
|
|
| 27 | 87437453 | FOAM |
Загрузка ...
|
|
| 28 | 87442532 | SEAL |
Загрузка ...
|
|
| 29 | 384786A2 | FOAM |
Загрузка ...
|
|
| 30 | 895-11006 | WASHER |
Загрузка ...
|
|
| 31 | 87437454 | DECAL |
Загрузка ...
|
|
| 32 | 446687A1 | FOAM |
Загрузка ...
|
|
| 33 | A67295 | PLUG |
Загрузка ...
|
|
| 34 | 436276A1 | SCREW |
Загрузка ...
|
|
| 35 | 87433404 | PLATE |
Загрузка ...
|
|
| 36 | 843-1616 | SCREW |
Загрузка ...
|
|
| 37 | 356717A1 | TAPE |
Загрузка ...
|
|
| 38 | 87340325 | SWITCH |
Загрузка ...
|
|
| 39 | 829-1406 | NUT |
Загрузка ...
|
|
| 40 | 87437455 | FOAM |
Загрузка ...
|
|
| 41 | 195-81023 | WASHER |
Загрузка ...
|
|
| 42 | 87561659 | PLATE |
Загрузка ...
|
|
| 43 | 376597A2 | COVER |
Загрузка ...
|
|
| 44 | 87688791 | Block |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
