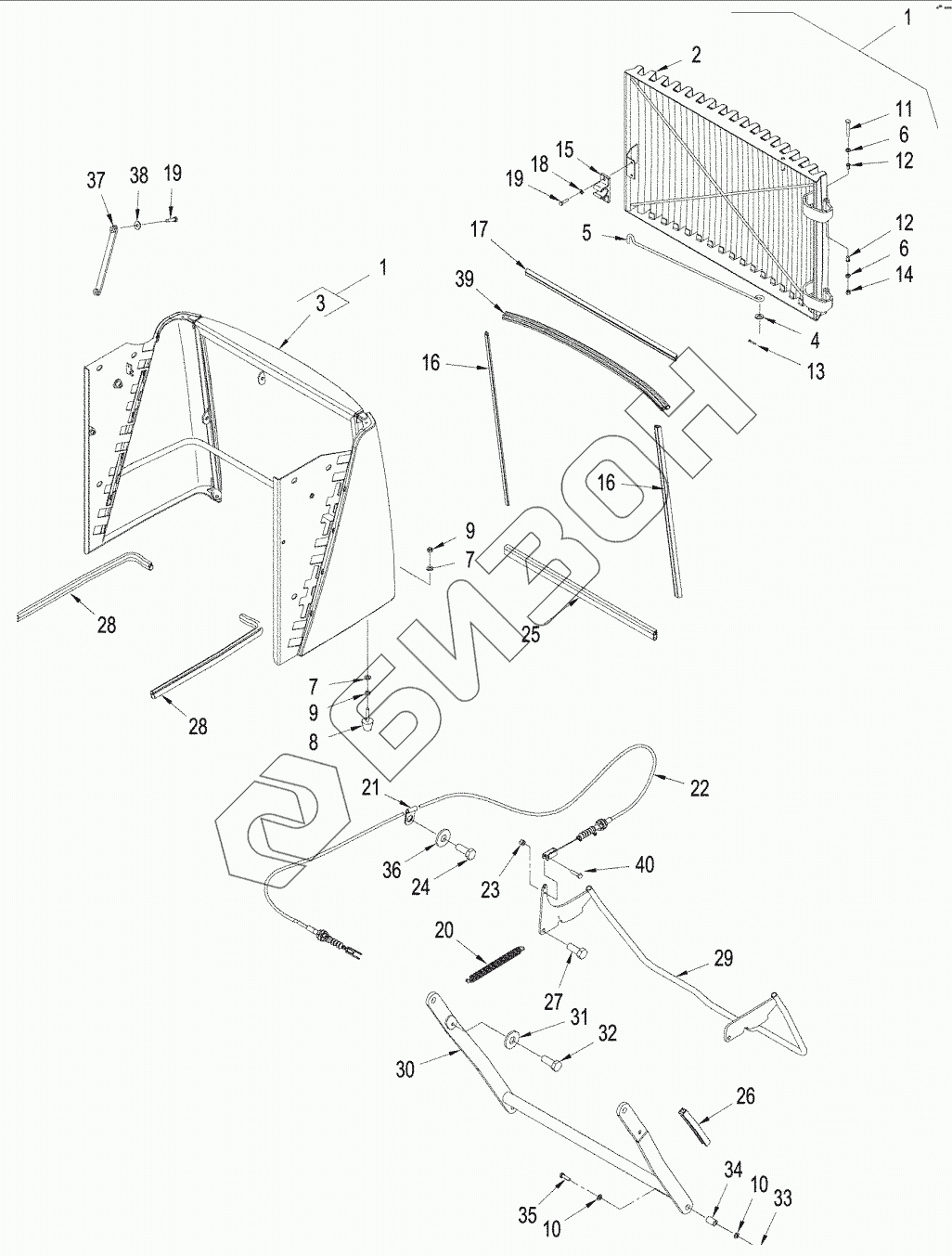

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. GRILLE
1
1
2
3
4
5
6
6
7
7
8
9
9
10
10
11
12
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87564142 | GRILLE |
Загрузка ...
|
|
| 1 | 87564137 | GRILLE |
Загрузка ...
|
|
| 2 | 87564143 | GRILLE |
Загрузка ...
|
|
| 2 | 86988007 | GRILLE ASSY |
Загрузка ...
|
|
| 2 | 87564138 | GRILLE |
Загрузка ...
|
|
| 2 | 87314927 | GRILLE |
Загрузка ...
|
|
| 3 | 87436550 | GRILLE ASSY |
Загрузка ...
|
|
| 3 | 86988133 | GRILLE ASSY |
Загрузка ...
|
|
| 4 | 895-15012 | WASHER |
Загрузка ...
|
|
| 5 | 87314942 | ROD |
Загрузка ...
|
|
| 6 | 529761R1 | BUSHING |
Загрузка ...
|
|
| 7 | 896-11010 | WASHER |
Загрузка ...
|
|
| 8 | 86993082 | SHOCK ABSORBER |
Загрузка ...
|
|
| 9 | 829-1410 | NUT |
Загрузка ...
|
|
| 10 | 896-11012 | WASHER |
Загрузка ...
|
|
| 11 | 827-8060 | BOLT |
Загрузка ...
|
|
| 12 | 895-11008 | WASHER |
Загрузка ...
|
|
| 13 | 733-4020 | PIN |
Загрузка ...
|
|
| 14 | 832-10408 | NUT |
Загрузка ...
|
|
| 15 | 87312706 | CLIP |
Загрузка ...
|
|
| 16 | 352770A1 | SEAL |
Загрузка ...
|
|
| 17 | 352768A1 | SEAL |
Загрузка ...
|
|
| 17 | 86989968 | SEAL |
Загрузка ...
|
|
| 18 | 895-11005 | WASHER |
Загрузка ...
|
|
| 19 | 614-5020 | BOLT |
Загрузка ...
|
|
| 20 | L106237 | SPRING |
Загрузка ...
|
|
| 21 | 515-2563 | CLAMP |
Загрузка ...
|
|
| 22 | 443297A1 | CABLE PULLING GRIP |
Загрузка ...
|
|
| 23 | 832-10406 | NUT |
Загрузка ...
|
|
| 24 | 627-12030 | BOLT |
Загрузка ...
|
|
| 25 | 369742A1 | SEAL |
Загрузка ...
|
|
| 25 | 86991912 | SEAL |
Загрузка ...
|
|
| 26 | 388554A1 | GROMMET |
Загрузка ...
|
|
| 27 | 357893A1 | SCREW |
Загрузка ...
|
|
| 28 | 412557A1 | SEAL |
Загрузка ...
|
|
| 29 | 325525A3 | ARM |
Загрузка ...
|
|
| 29 | 87577001 | LEVER |
Загрузка ...
|
|
| 29 | 86990490 | ARM ASSY |
Загрузка ...
|
|
| 29 | 87577002 | LEVER |
Загрузка ...
|
|
| 30 | 315197A4 | ARM ASSY |
Загрузка ...
|
|
| 30 | 86990477 | ARM ASSY |
Загрузка ...
|
|
| 31 | 896-15010 | WASHER |
Загрузка ...
|
|
| 32 | 627-10020 | BOLT |
Загрузка ...
|
|
| 33 | 829-1412 | NUT |
Загрузка ...
|
|
| 34 | 316937A1 | SPACER |
Загрузка ...
|
|
| 35 | 827-12060 | BOLT |
Загрузка ...
|
|
| 36 | S95569 | WASHER |
Загрузка ...
|
|
| 37 | 356813A2 | BRACKET |
Загрузка ...
|
|
| 38 | 895-25006 | WASHER |
Загрузка ...
|
|
| 39 | 370990A1 | SEAL |
Загрузка ...
|
|
| 39 | 86991914 | SEAL |
Загрузка ...
|
|
| 40 | 627-6025 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
