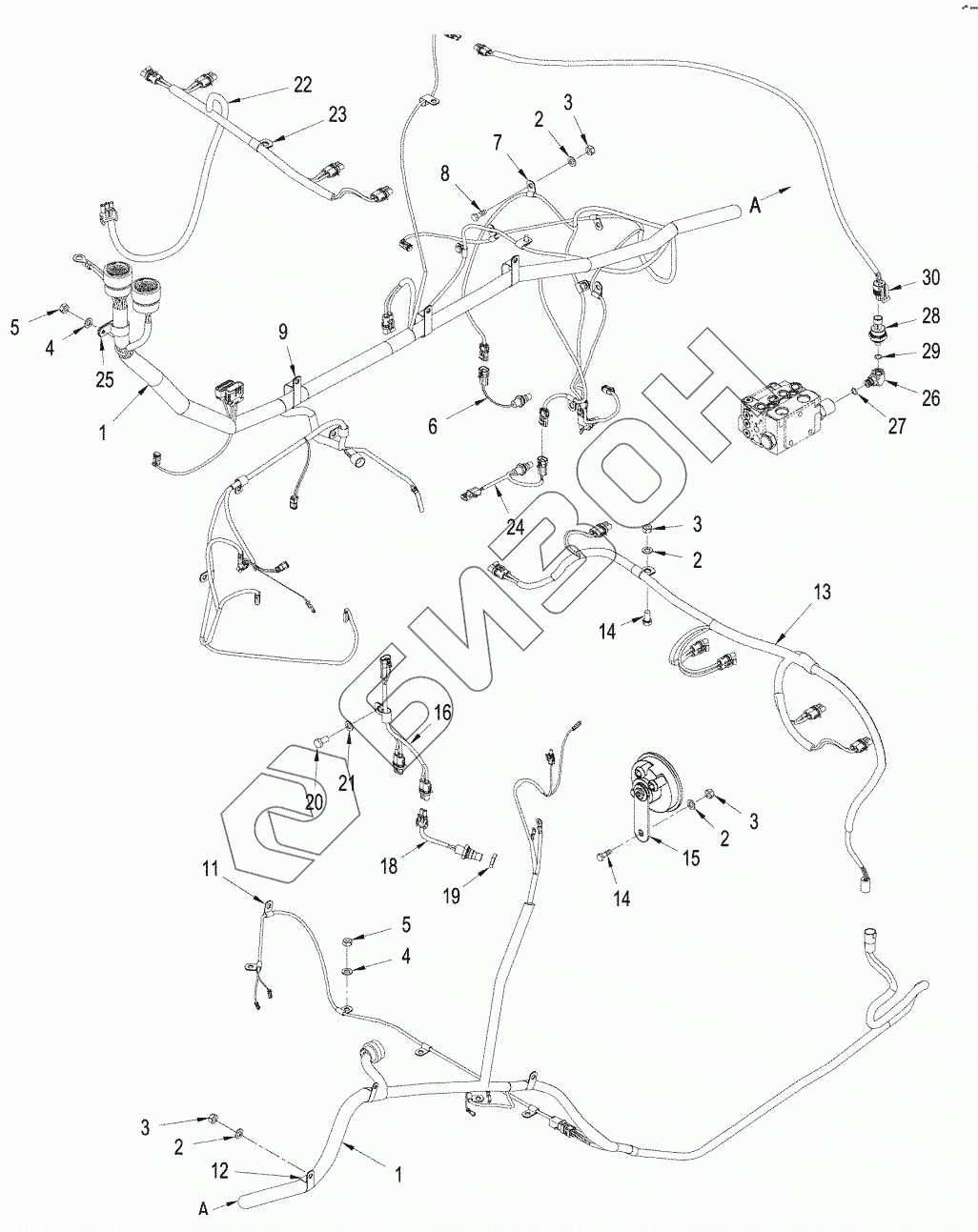

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. HARNESS - FRONT FRAME
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
7
8
9
11
12
13
14
14
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87550731 | HARNESS |
Загрузка ...
|
|
| 1 | 87332559 | HARNESS |
Загрузка ...
|
|
| 1 | 87363429 | Front Frame |
Загрузка ...
|
|
| 2 | 895-11008 | WASHER |
Загрузка ...
|
|
| 3 | 829-1408 | NUT |
Загрузка ...
|
|
| 4 | 895-11010 | WASHER |
Загрузка ...
|
|
| 5 | 829-1410 | NUT |
Загрузка ...
|
|
| 6 | 330124A1 | SWITCH |
Загрузка ...
|
|
| 7 | 515-2595 | CLAMP |
Загрузка ...
|
|
| 8 | 614-8016 | BOLT |
Загрузка ...
|
|
| 9 | L111928 | CLAMP |
Загрузка ...
|
|
| 10 | 435437A1 | STRAP |
Загрузка ...
|
|
| 10 | L11541 | CABLE TIE |
Загрузка ...
|
|
| 11 | 515-2395 | CLAMP |
Загрузка ...
|
|
| 12 | 515-23270 | CLAMP |
Загрузка ...
|
|
| 13 | 87337669 | HARNESS |
Загрузка ...
|
|
| 13 | 87337671 | HARNESS |
Загрузка ...
|
|
| 14 | 614-6025 | BOLT |
Загрузка ...
|
|
| 15 | 237582A1 | HORN |
Загрузка ...
|
|
| 16 | 87332146 | HARNESS |
Загрузка ...
|
|
| 17 | 87450246 | HARNESS |
Загрузка ...
|
|
| 18 | A186004 | SENSOR |
Загрузка ...
|
|
| 19 | 934120R1 | NUT |
Загрузка ...
|
|
| 20 | 614-12016 | BOLT |
Загрузка ...
|
|
| 21 | 896-11012 | WASHER |
Загрузка ...
|
|
| 22 | 371122A2 | HARNESS |
Загрузка ...
|
|
| 23 | 515-2295 | CLAMP |
Загрузка ...
|
|
| 24 | 339529A1 | SWITCH |
Загрузка ...
|
|
| 25 | 515-25381 | CLAMP |
Загрузка ...
|
|
| 26 | 87539795 | ELBOW |
Загрузка ...
|
|
| 27 | 637-63093 | O-RING |
Загрузка ...
|
|
| 28 | 375644A1 | SENSOR |
Загрузка ...
|
|
| 29 | 637-63113 | O-RING |
Загрузка ...
|
|
| 30 | 87551744 | HARNESS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
